Назначение

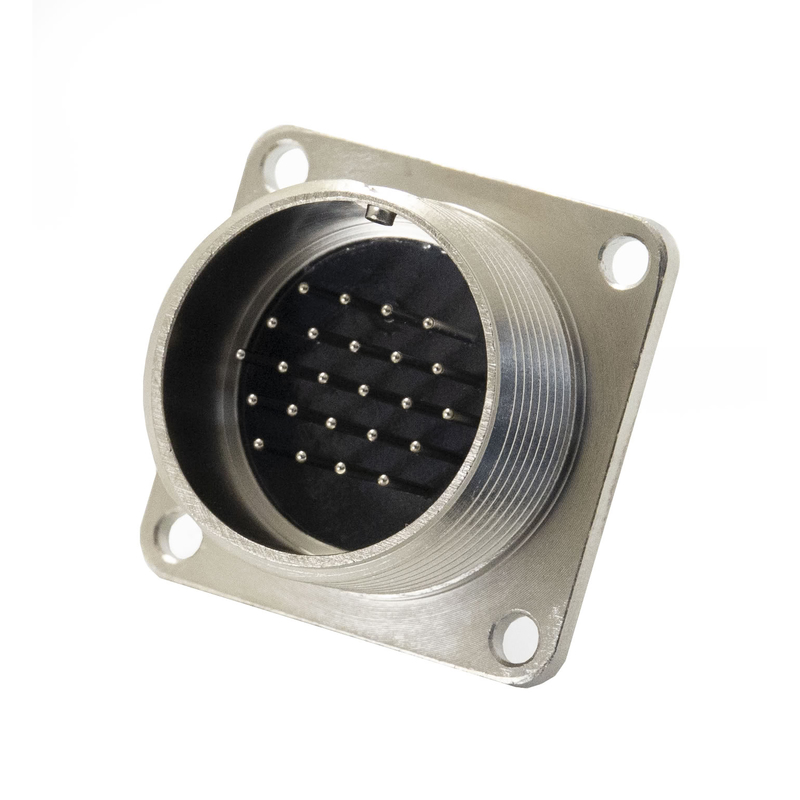

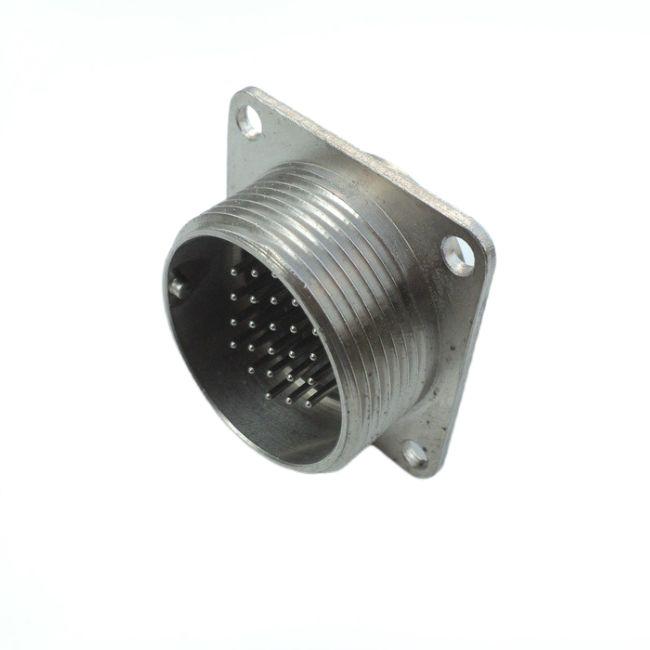

2РМГ27Б24Ш1Е2 — это герметичный цилиндрический низкочастотный электросоединитель, выполненный в виде вилки приборной (блочной) с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Конструкция ориентирована на внутренний монтаж и применение в составе приборов, блоков и кабельных сборок, где требуется герметичное соединение с фиксацией от самоотвинчивания.

Соединитель имеет 24 контакта диаметром 1 мм. Максимальное рабочее напряжение составляет 560–700 В, максимальный ток на контакт — до 4 А. Покрытие контактов — химический никель, монтаж — объёмный внутренний с пайкой. Теплостойкость изделия достигает +200 °С.

Подтверждённые особенности

Электрические параметры

• Число контактов — 24.
• Диаметр контактов — 1 мм.
• Максимальное рабочее напряжение — 560–700 В.
• Максимальный ток на контакт — до 4 А.
• Покрытие контактов — химический никель.
• Монтаж — объёмный внутренний с пайкой.

Механические и климатические характеристики

• Тип корпуса — цилиндрический, блочный (приборный).
• Фиксация — резьбовая.
• Поляризация — одношпоночная.
• Исполнение — без патрубка, для внутреннего монтажа.
• Климатическое исполнение — УХЛ2.1.
• Теплостойкость — до +200 °С.
• Рабочий диапазон температур — от -60 до +100/+200 °С.
• Устойчивость к вибрации — 1–5000 Гц при 50 g.
• Устойчивость к ударам — 500 g.
• Влажность — до 98% при +40 °С.
• Ресурс сочленений-расчленений — до 500 циклов.
• Наработка — 1000 часов.
• Срок хранения — 25 лет.

Расшифровка обозначения

1. 2РМГ — тип: герметичный соединитель.
2. 27 — условный размер корпуса.
3. Б — блочный (приборный).
4. 24 — число контактов.
5. Ш — вилка.
6. 1 — сочетание контактов.
7. Е — химникель.
8. 2 — теплостойкость 200 °С.

Совместимость и применение

Соединитель сочленяется с кабельными розетками 2РМТ. Поляризация — одношпоночная, что обеспечивает ориентированное соединение и снижает риск неправильного сочленения. Исполнение без патрубка предназначено для внутреннего монтажа, поэтому изделие удобно применять в приборах и блоках с ограниченным внутренним пространством.

Благодаря герметичности, стойкости к вибрации, ударам и влажности электросоединитель может использоваться в электрических цепях постоянного, переменного и импульсного токов. Он подходит для ответственных соединений, где важны стабильность контакта, теплостойкость до +200 °С и длительный срок хранения — 25 лет. Наработка составляет 1000 часов, а ресурс сочленений-расчленений — до 500 циклов.

В каталоге товар отнесён к категории 2РМГ27, артикул — 1177. Производитель, указанный в данных товара, — Электросоединитель.
