Назначение

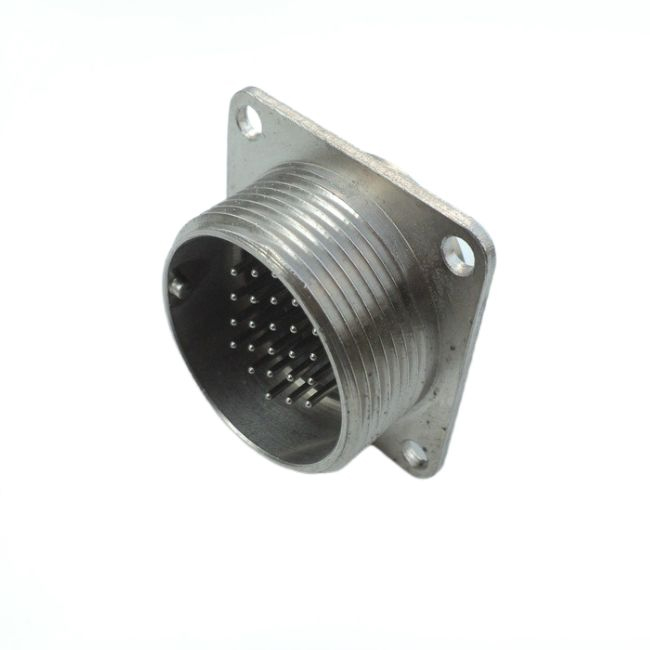

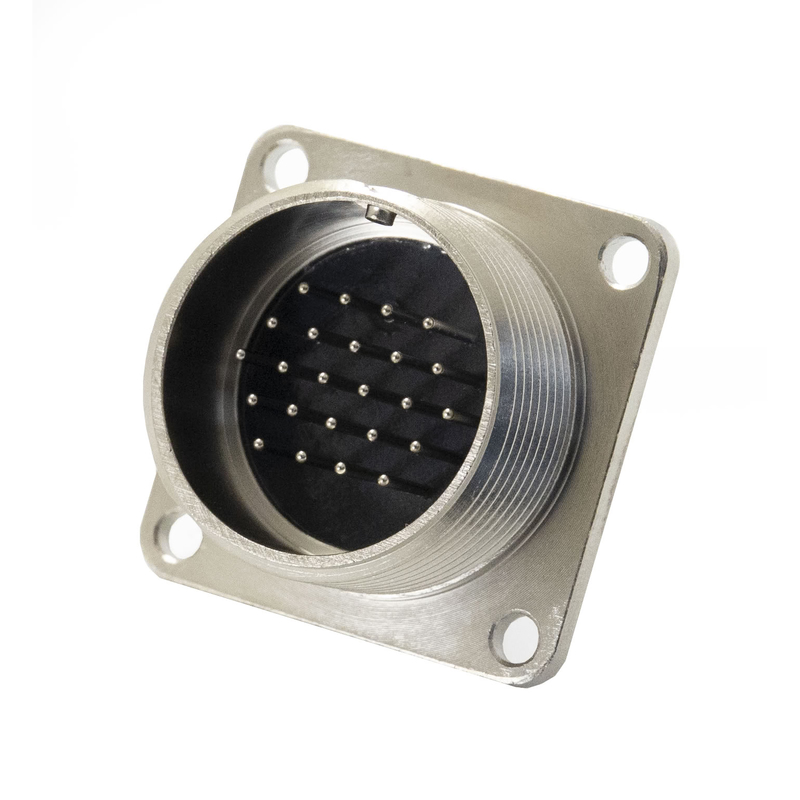

2РМГ27Б24Ш1Е2 — цилиндрический герметичный электросоединитель серии 2РМГ, выполненный в виде блочной, или приборной, вилки с резьбовым соединением. Он предназначен для коммутации электрических цепей постоянного, переменного тока частотой до 3 МГц и импульсного тока. Основная задача изделия — надежное соединение цепей в составе приборов, блоков и промышленного оборудования, где требуется герметичность, устойчивость к вибрации и механическим нагрузкам.

Соединитель относится к категории 2РМГ27 и выпускается производителем «Электросоединитель». Артикул товара — 1176. В карточке VirtueMart заполненные характеристики отсутствуют, поэтому ниже приведены сведения, подтвержденные описанием каталога.

Конструктивные и подтвержденные особенности

• Тип соединителя: 2РМГ — цилиндрический низкочастотный герметичный соединитель с резьбовым соединением.
• Вид корпуса: Б — блочный, или приборный, рассчитан на внутренний монтаж в прибор или блок.
• Часть соединителя: Ш — вилка, которая сочленяется с кабельной розеткой, обычно типа 2РМТ.
• Количество контактов: 24.
• Сочетание контактов: 1 — используются контакты диаметром 1,0 мм.
• Покрытие контактов: Е — химический никель, обеспечивающий хорошие электрические параметры и стойкость к коррозии.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69.

Расшифровка обозначения

Обозначение 2РМГ27Б24Ш1Е2 последовательно указывает на тип серии, вид корпуса, число контактов, часть соединителя, сочетание контактов и покрытие. Буква Б означает блочное исполнение для внутреннего монтажа, буква Ш — вилку, число 24 — количество контактов, сочетание 1 — контакты диаметром 1,0 мм, буква Е — покрытие химическим никелем. Последний символ 2 связан с исполнением по теплостойкости, что влияет на допустимый температурный диапазон.

Технические и эксплуатационные характеристики

Соединитель рассчитан на работу в электрических цепях с рабочим напряжением до 560–700 В амплитудного значения в зависимости от конкретной таблицы исполнения. Ток на контакт составляет порядка 4 А или выше в зависимости от сочетания и диаметра контактов. Контакты диаметром 1,0 мм с покрытием химическим никелем обеспечивают стабильное электрическое соединение и защиту от коррозии.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150‑69 допускает эксплуатацию в умеренном и холодном климате, в том числе в закрытых помещениях, приборах и блоках. Температура окружающей среды — от примерно минус 60 °C до плюс 100…плюс 200 °C в зависимости от теплостойкости исполнения. Допускается влажность до 95–98 процентов при температуре плюс 25…плюс 40 °C.

Механическая стойкость соединителя позволяет выдерживать значительные вибрации и удары. Это делает его пригодным для установки на подвижных объектах и в оборудовании с высоким уровнем вибрационных нагрузок. Герметичность и резьбовое соединение повышают надежность работы в условиях повышенной влажности и механических воздействий.

Применение

2РМГ27Б24Ш1Е2 применяется в промышленном и специальном оборудовании, системах автоматики, радиоэлектронной аппаратуре и промышленных установках. Он востребован там, где требуется герметичное соединение электрических цепей, устойчивость к вибрации, влажности и перепадам температуры.

1. В составе приборов и блоков для внутреннего монтажа.
2. В системах автоматики и управления.
3. В радиоэлектронной аппаратуре, работающей в сложных условиях.
4. В промышленных установках с повышенной влажностью и механическими нагрузками.
5. На подвижных объектах и оборудовании с высоким уровнем вибрации.

Таким образом, 2РМГ27Б24Ш1Е2 — это герметичная блочная вилка серии 2РМГ на 24 контакта диаметром 1,0 мм с покрытием химическим никелем, предназначенная для надежной коммутации электрических цепей в приборах, блоках и промышленных системах. Изделие соответствует климатическому исполнению УХЛ2.1 по ГОСТ 15150‑69 и может эксплуатироваться при широком диапазоне температур и влажности.
