Назначение соединителя 2РМГ27Б24Ш1Е2

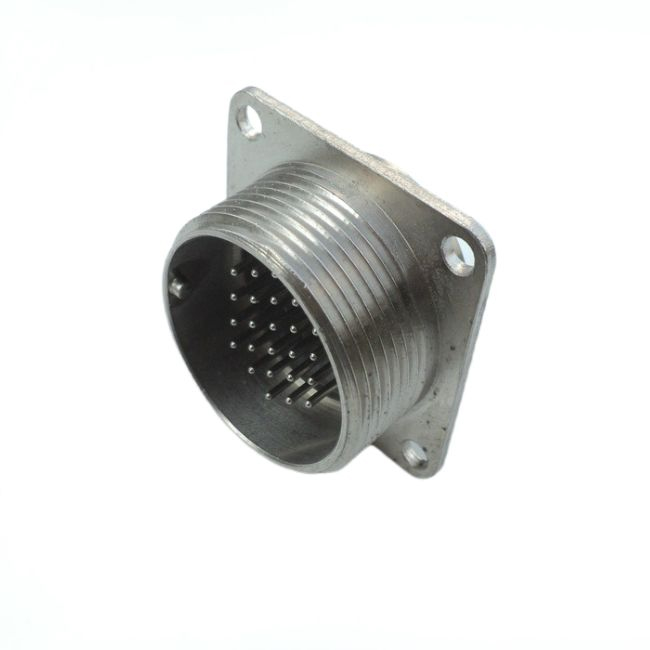

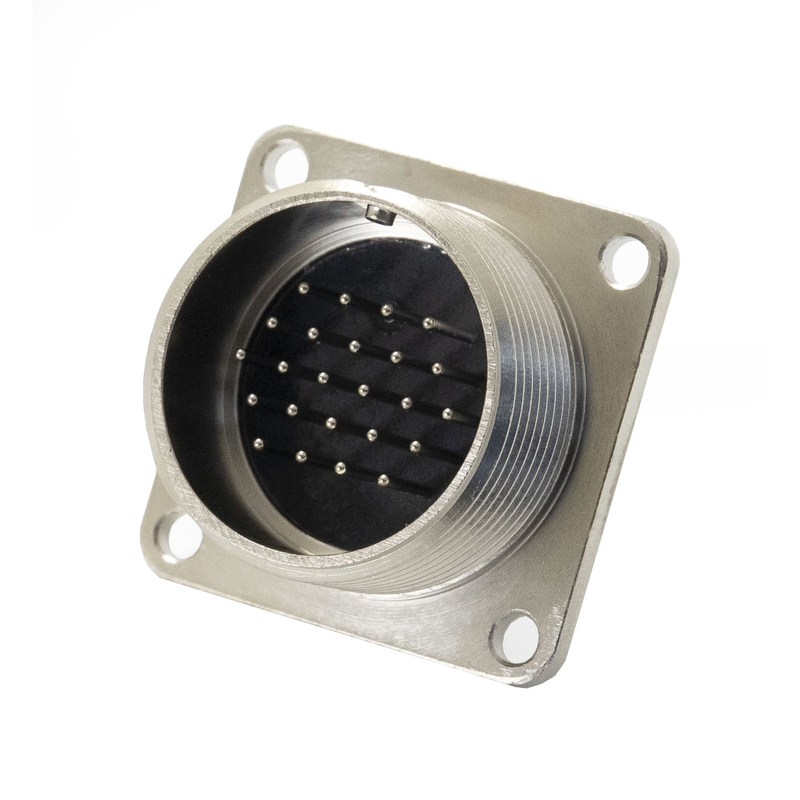

2РМГ27Б24Ш1Е2 — это герметичный низкочастотный цилиндрический соединитель производства «Элекон», выполненный в виде приборной вилки с резьбовой фиксацией. Изделие предназначено для надежного соединения и разъединения электрических цепей постоянного, переменного и импульсного токов в узлах радиоэлектронной аппаратуры общего и специального назначения.

Соединитель применяется там, где требуется стабильная работа при воздействии вибрации, ударов, повышенной влажности, широкого диапазона температур и пониженного давления. Приборная вилка устанавливается непосредственно на корпусе аппаратуры и сочленяется с кабельными розетками, обеспечивая передачу сигнала между блоками и внешними цепями. Допустимая частота переменного тока при передаче сигнала составляет до 3 МГц.

Подтверждённые особенности и технические характеристики

Конструкция соединителя имеет блочный (приборный) корпус условного размера 27. Количество контактов — 24, диаметр каждого контакта составляет 1,0 мм, покрытие контактов — химникель, обозначенное литерой Е. Резьба присоединительной части — M27 на 1 мм, поляризация — одношпоночная, что исключает неправильное сочленение.

Основные электрические параметры изделия:

• Максимальное рабочее напряжение — 560 В.
• Ток на контакт — до 4 А.
• Передаваемые токи — постоянный, переменный (до 3 МГц) и импульсный.
• Сопротивление контакта — не более 15 МОм.

Метод монтажа — объемный с пайкой. Климатическое исполнение — УХЛ2.1, установка внутренняя. Соединитель изготавливается без патрубка либо с прямым патрубком для экранированного или неэкранированного кабеля.

Условия эксплуатации и надёжность

Изделие рассчитано на жёсткие условия работы. Теплостойкость достигает 200 градусов Цельсия, диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия. Соединитель выдерживает влажность 98 процентов при температуре плюс 40 градусов Цельсия и пониженное давление до 1,34 на 10 в минус 10 степени Паскаля.

По механическим нагрузкам заявлены следующие показатели:

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 1000 метров на секунду в квадрате.
• Одиночные удары с ускорением до 5000 метров на секунду в квадрате.

Минимальная наработка составляет 1000 часов, ресурс по количеству сочленений-расчленений — до 500 циклов, срок хранения — 25 лет.

Совместимость и применение

Соединитель 2РМГ27Б24Ш1Е2 сочленяется с кабельными розетками 2РМТ по ТУ ГЕ0.364.126ТУ. Такая совместимость позволяет использовать приборную вилку в составе штатных узлов радиоэлектронной аппаратуры, где уже применяются розетки указанной серии.

Благодаря герметичности, широкому температурному диапазону и стойкости к механическим воздействиям изделие подходит для внутренней установки в блоках, стойках и приборах, работающих в условиях повышенной влажности, вибрации и перепадов давления. Область применения охватывает радиоэлектронную аппаратуру общего и специального назначения, включая узлы, требующие паяного объемного монтажа и надёжной резьбовой фиксации ответной части.
