Назначение соединителя

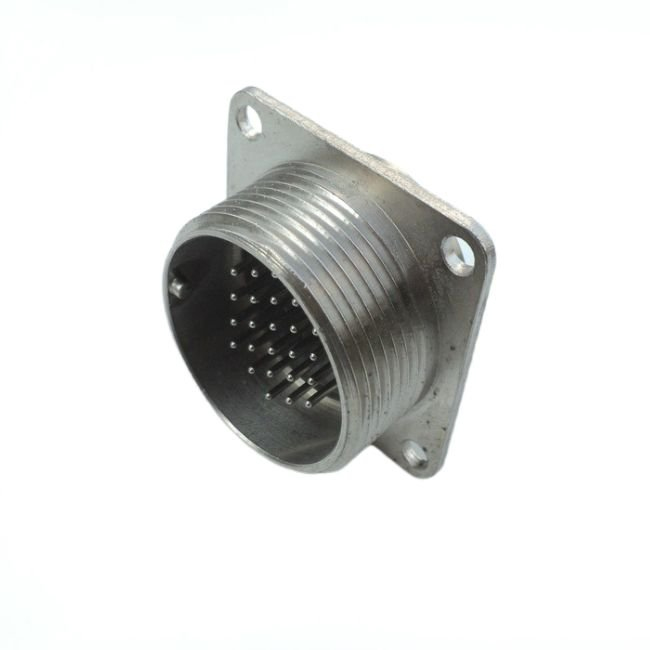

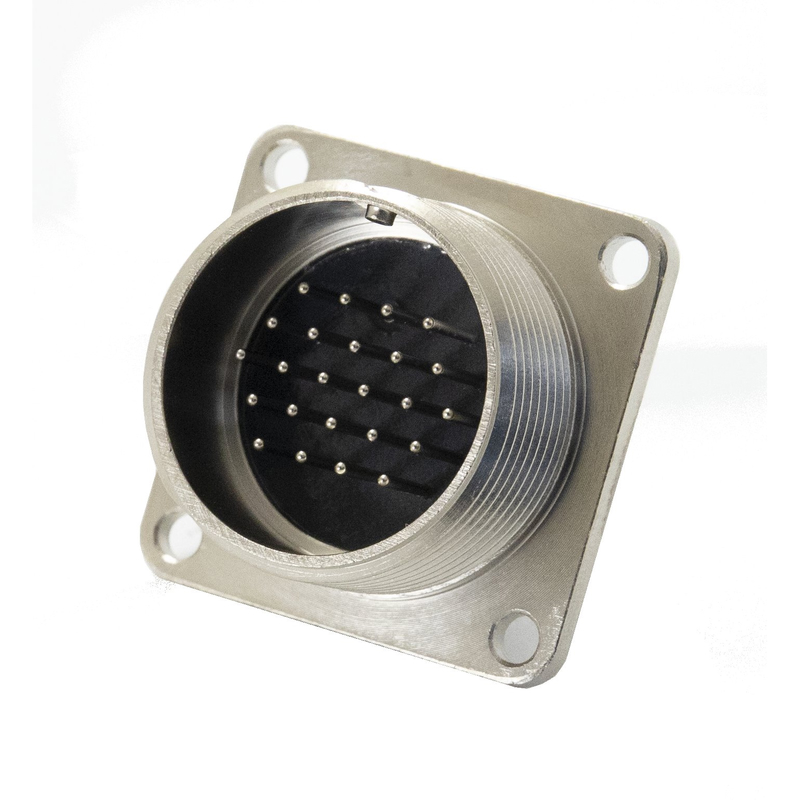

2РМГ27Б24Ш1Е2 Атлант «ОТК» — герметичная цилиндрическая вилка блочного (приборного) типа, выпускаемая предприятием «Атлант» с приёмкой отдела контроля технического соответствия. Изделие предназначено для электрического соединения цепей постоянного, переменного (с частотой до 3 МГц) и импульсного тока в составе бортовой, приборной и промышленной аппаратуры, к которой предъявляются повышенные требования по надёжности, герметичности и стойкости к внешним воздействиям.

Блочное исполнение означает, что вилка монтируется непосредственно на корпус прибора или блока, обеспечивая компактную стыковку с ответной частью без промежуточных кабельных сборок. Приёмка «ОТК» подтверждает, что каждая единица прошла заводской контроль технического соответствия перед отгрузкой.

Подтверждённые технические особенности

Конструкция соединителя рассчитана на работу в жёстких климатических и механических условиях. Ниже приведены характеристики, заявленные для данной модели.

• Число контактов — 24, диаметр каждого контакта — 1 мм, покрытие — химникель (индекс «Е»).
• Максимальное рабочее напряжение — 560 В (амплитудное значение).
• Токовая нагрузка на контакт — до 4 А.
• Сопротивление контакта — не более 15 МОм для контактов диаметром 1 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Теплостойкость — до 200 °С (индекс «2» в обозначении).
• Диапазон рабочих температур — от минус 60 °С до плюс 200 °С.
• Относительная влажность — до 98 % при температуре плюс 25 °С.
• Пониженное атмосферное давление — до 133,32·10⁻¹⁰ Па.

Габаритные параметры: размер А = 29 мм, размер В = 36 мм, максимальная длина Lmax = 26,5 мм, диаметр левого паза — М27×1 мм. Климатическое исполнение — УХЛ2.1, что соответствует эксплуатации в умеренном и холодном климате на открытом воздухе или под навесом.

Механическая стойкость и ресурс

Соединитель выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц, одиночные удары с ускорением до 5000 м/с² (500 g) и многократные удары с ускорением до 2000 м/с² (200 g). Эти параметры делают его пригодным для установки на подвижных объектах и в местах с интенсивной тряской.

Заявленный ресурс: минимальная наработка — 1000 часов, число циклов сочленения-расчленения — 500, срок хранения — 25 лет. Герметичное исполнение корпуса защищает контактную группу от влаги, пыли и агрессивных факторов среды.

Расшифровка обозначения

1. 2РМГ — серия соединителей.
2. 27 — условный размер корпуса.
3. Б — блочный вид исполнения.
4. 24 — количество контактов.
5. Ш — вилка (штыревая часть).
6. 1 — сочетание контактов.
7. Е — покрытие химникель.
8. 2 — индекс теплостойкости.

Применение и комплектация

Изделие применяется в авиационной технике, приборостроении и других отраслях, где предъявляются жёсткие климатические и механические требования. Типовые места установки — бортовые блоки, пульты управления, измерительная и радиотехническая аппаратура, работающая в условиях вибрации, перепадов давления и широкого диапазона температур.

Поставка осуществляется в заводской упаковке. Артикул изделия — 20048, категория — 2РМГ27, производитель — «Атлант», год выпуска — 2026. Изготовитель гарантирует соответствие параметров при соблюдении правил монтажа и эксплуатации, установленных технической документацией на серию 2РМГ.
