Назначение разъёма 2РМГ27Б19Ш1Е2

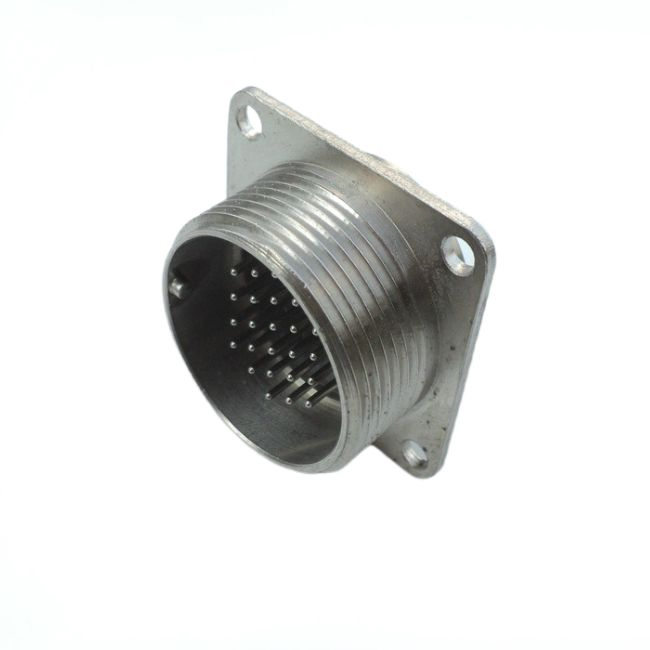

2РМГ27Б19Ш1Е2 — цилиндрический электрический разъём (вилка) серии 2РМГ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение цепей в составе промышленной электроники, измерительной техники и аппаратуры. Разъём относится к блочным (приборным) вилкам, то есть устанавливается непосредственно на корпус прибора или блока, обеспечивая подключение ответной кабельной части.

Подтверждённые особенности конструкции

Конструкция разъёма определяется его принадлежностью к серии 2РМГ и типоразмером 27 с числом контактов 19. Корпус имеет диаметр 27 мм. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное соединение и обеспечивает фиксацию при механических нагрузках. Контакты имеют серебряное покрытие, которое обеспечивает стабильный и надёжный электрический контакт с низким переходным сопротивлением.

Вилка рассчитана на присоединение неэкранированного кабеля и оснащена прямым патрубком (индекс БПН). Это упрощает монтаж и делает изделие пригодным для стандартных условий прокладки кабельных линий внутри аппаратуры и между блоками.

Изделие выдерживает теплостойкость до 100 градусов Цельсия, что позволяет эксплуатировать его в аппаратуре с умеренным нагревом без потери рабочих свойств. Серия 2РМГ предусматривает различные модификации, в том числе с экранированием и с разным числом контактов, однако конкретная модель 2РМГ27Б19Ш1Е2 имеет 19 контактов и исполнение, указанное в её обозначении.

Совместимость и условия сочленения

Разъём взаимосочленяется с кабельными розетками серий 2РМТ или 2РМДТ. Совместимость подтверждается техническими условиями ГЕ0.364.126 ТУ (ПЗ), в соответствии с которыми выпускается и применяется данное изделие. При подборе ответной части следует ориентироваться на указанные серии и на соответствие типоразмера корпуса и числа контактов.

• Тип изделия: цилиндрический электрический разъём, вилка.
• Серия: 2РМГ.
• Исполнение: блочная (приборная) вилка.
• Диаметр корпуса: 27 мм.
• Число контактов: 19.
• Сочленение: резьбовое, с одношпоночной поляризацией корпусов.
• Покрытие контактов: серебро.
• Присоединяемый кабель: неэкранированный.
• Патрубок: прямой (индекс БПН).
• Рабочая частота цепей: до 3 МГц.
• Теплостойкость: до 100 градусов Цельсия.
• Совместимые ответные части: кабельные розетки серий 2РМТ или 2РМДТ.
• Технические условия: ГЕ0.364.126 ТУ (ПЗ).

Применение

Разъём 2РМГ27Б19Ш1Е2 применяется для герметичного подключения электрических цепей в промышленной электронике, измерительной технике и аппаратуре различного назначения. Благодаря резьбовому сочленению и поляризации корпусов он подходит для соединений, которые должны сохранять механическую устойчивость при вибрации и случайных воздействиях. Серебряное покрытие контактов важно для цепей, где требуется стабильное переходное сопротивление, в том числе в измерительных трактах.

Приборное исполнение вилки позволяет монтировать её на переднюю панель блока, стойку или корпус устройства, а ответная кабельная розетка серии 2РМТ или 2РМДТ обеспечивает быстрый и предсказуемый ввод кабельной линии. Прямой патрубок под неэкранированный кабель упрощает сборку жгута и снижает трудоёмкость монтажа.

Изделие востребовано при построении соединений в составе блоков питания, пультов управления, распределительных узлов и другой аппаратуры, где рабочие частоты не превышают 3 МГц, а температурный режим не выходит за пределы теплостойкости до 100 градусов Цельсия. При проектировании следует учитывать число контактов, типоразмер корпуса и необходимость применения именно совместимых ответных частей, указанных в технических условиях.

Подбор и эксплуатация

1. Убедитесь, что ответная часть относится к сериям 2РМТ или 2РМДТ и имеет соответствующее число контактов.
2. Проверьте соответствие диаметра корпуса 27 мм и типа сочленения требованиям монтажного места.
3. Используйте неэкранированный кабель, подходящий для прямого патрубка исполнения БПН.
4. Соблюдайте температурный режим эксплуатации в пределах теплостойкости до 100 градусов Цельсия.
5. При затяжке резьбового соединения контролируйте совпадение шпоночного выступа для правильной поляризации.

Разъём поставляется как самостоятельное изделие; комплектация, гарантия и страна производства в предоставленных данных не указаны и должны уточняться отдельно у поставщика. Все приведённые технические сведения основаны на описании модели 2РМГ27Б19Ш1Е2 и технических условиях ГЕ0.364.126 ТУ (ПЗ). Артикул изделия — 1170, категория — 2РМГ27.
