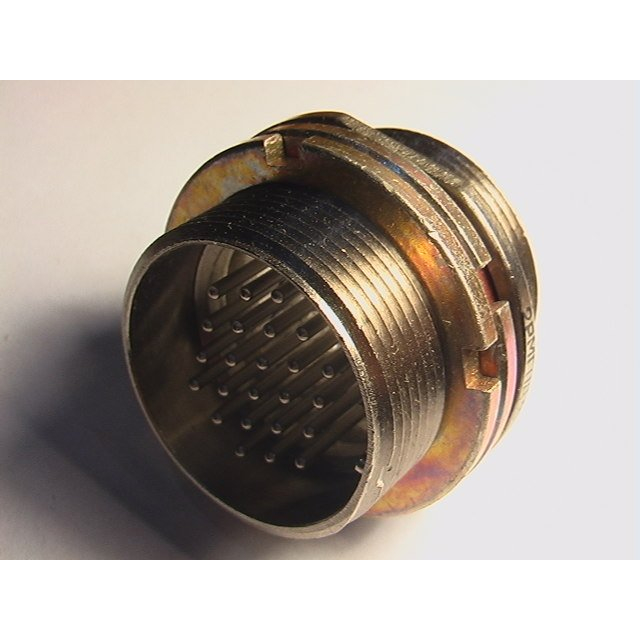

2РМГ27 кожух БПЭ

2РМГ27 кожух БПЭ относится к цилиндрическим электрическим соединителям герметичного типа (серия 2РМГ) условным размером корпуса 27, с блочным (приборным) корпусом и прямым патрубком для экранированного кабеля.

Расшифровка обозначения

• 2РМГ — тип соединителя, герметичный цилиндрический разъём.

• 27 — условный размер корпуса (диаметр около 27 мм).

• Б — вид корпуса «блочный» (приборный), устанавливается в приборе/панели.

• ПЭ — патрубок прямой (П) для экранированного кабеля (Э), предназначен для подключения экрана к корпусу разъёма.

• Кожух — наружный металлический кожух‑заглушка, который защищает контакты и место подключения проводов от пыли, влаги и механических воздействий, когда разъём не сочленён.

Назначение и особенности

Этот кожух используется совместно с блочной герметичной вилкой (частью 2РМГ27БПЭ), обеспечивая пылезащиту и герметичность открытых контактов и зоны заделки кабеля до момента подключения к розетке. Соединители 2РМГ27 применяются в цепях постоянного и переменного тока (частотой до порядка 3 МГц), рассчитаны на рабочие напряжения в диапазоне примерно 560–700 В и токи на контакт до десятков ампер в зависимости от конкретного варианта и числа жил.

Условия эксплуатации

Разъёмы 2РМГ27 имеют расширенный диапазон рабочих температур (примерно от −60 °C до +200 °C в зависимости от модификации тепло‑стойкости), рассчитаны на многократные сочленения‑расчленения (порядка 500 циклов) и имеют длительный срок сохраняемости (до 25 лет). Кожух БПЭ в этом ряду выполняет вспомогательную, но важную защитную функцию, особенно в условиях повышенной влажности, пыли и вибраций.
