2РМГ24Б10Ш5Е2

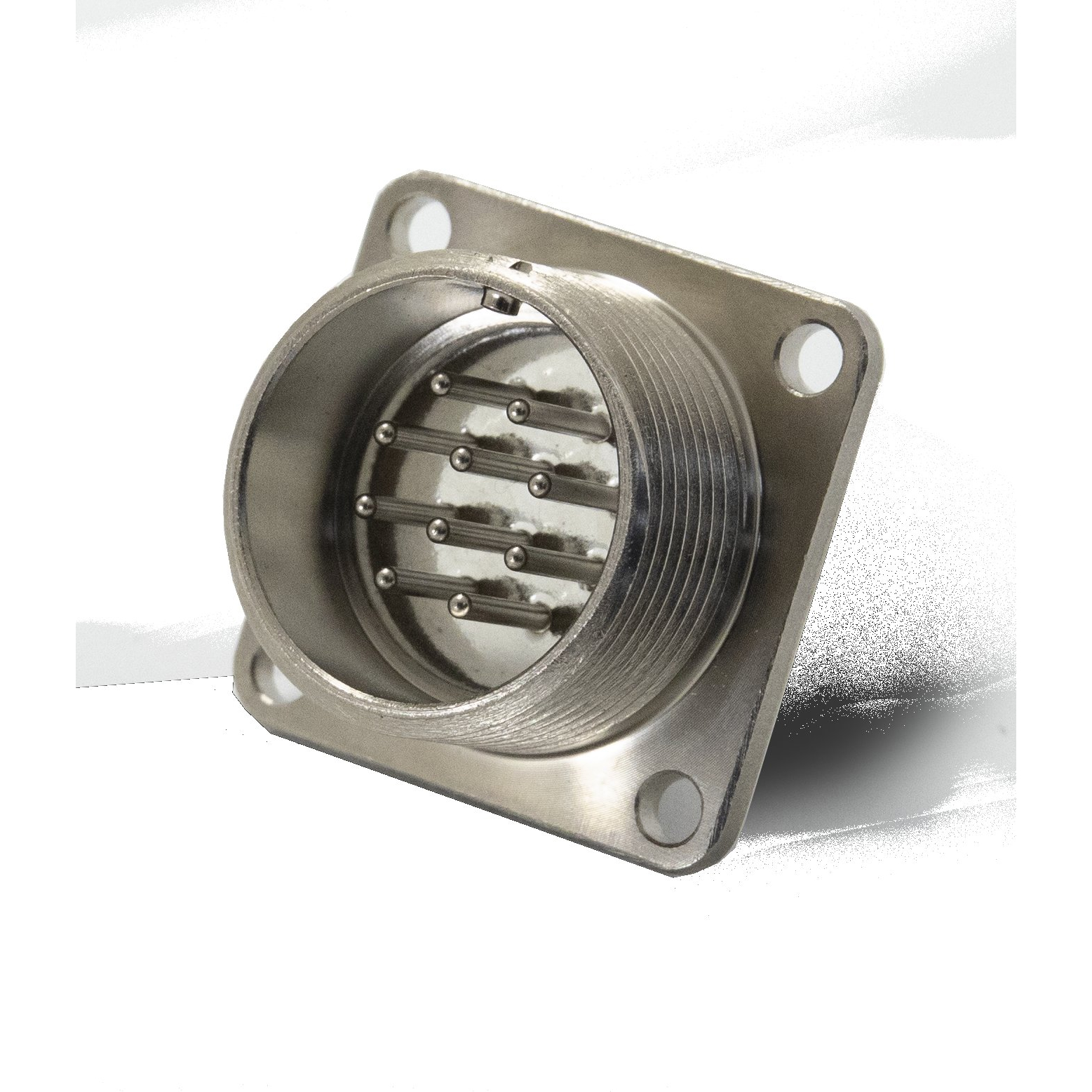

Коротко: 2РМГ24Б10Ш5Е2 — это герметичный цилиндрический приборный разъём серии 2РМ (вилка), размер корпуса 24, 10 контактов, все контакты диаметром 1,5 мм, контактное покрытие — никелевое, теплостойкость — до 200 °C.

Назначение и конструкция

• Предназначен для ручного соединения электрических цепей постоянного, переменного и импульсного тока в низкочастотных и промышленных применениях; разъёмы этой серии используются в приборах и оборудовании с требованиями к герметичности.

• Корпус — блочный (приборный) исполнение «Б» без левой резьбы; часть соединителя «Ш» означает вилку (штырь).

Электрические параметры

• Номинальное/максимальное рабочее напряжение в технической документации указывают порядка 560…700 В (в зависимости от точной модификации и условий).

• Максимальная токовая нагрузка на один контакт и суммарная токовая нагрузка зависят от сочетания контактов; типично для подобных исполнений ток на контакт — несколько ампер (в табличных данных часто указывают ~6 А на контакт и суммарно до ~40 А для данного исполнения).

Механические и эксплуатационные характеристики

• Количество циклов сочленений/расчленений — порядка нескольких сотен (максимум около 500), минимальная наработка — от 1000 часов в нормативных испытаниях.

• Устойчивость к вибрации и ударам: выдерживают синусоидальную вибрацию в широком диапазоне частот и значительные ускорения при ударе; допускают работу в широком диапазоне температур (типично — от −60 °C до +100 °C; модификация с повышенной теплостойкостью — до +200 °C).

Материалы и изоляция

• Контакты покрыты никелем (обозначение «Е»).

• Изоляционные и корпусные материалы соответствуют шкафным/приборным требованиям серии (карболит/металл или алюминиевый сплав в зависимости от исполнения).

Расшифровка маркировки (пояснение по буквам/цифрам)

• 2РМГ / 2РМГД — серия и тип разъёма; 24 — условный размер корпуса; Б — вид корпуса (блочный/приборный); 10 — число контактов; Ш — вилка (штырь); 5 — сочетание контактов (в данном случае все контакты Ø1,5 мм); Е — покрытие контактов (никель); 2 — теплостойкость до 200 °C.

Применение (типичные области)

• Промышленная автоматика, приборостроение, телекоммуникационное и монтажное оборудование, где требуются герметичные разъёмы с компактным цилиндрическим корпусом.
