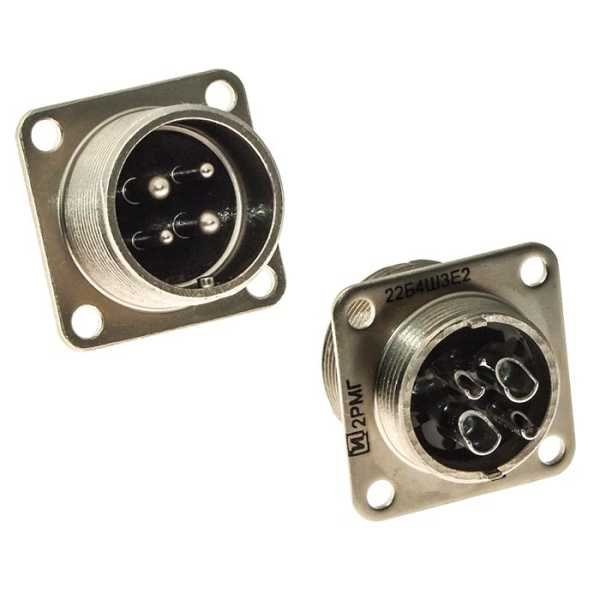

2РМГ22БПЭ4Ш3Е2

2РМГ22БПЭ4Ш3Е2 — это герметичный блочный соединитель типа «вилка» для электрических цепей постоянного, переменного тока до 3 МГц и импульсных сигналов. Он рассчитан на внутренний монтаж, имеет резьбовое сочленение и одношпоночную поляризацию корпуса.

Что означает обозначение

• 2РМГ — серия цилиндрических соединителей.

• 22 — условный размер корпуса.

• Б — блочный, приборный вариант.

• ПЭ — прямой патрубок для экранированного кабеля.

• 4 — 4 контакта.

• Ш — вилка.

• 3 — сочетание контактов: 2 контакта диаметром 2 мм и 2 контакта диаметром 3 мм.

• Е — покрытие контактов химическим никелем.

• 2 — теплостойкость до +200 °C.

Основные характеристики

• Сопротивление изоляции: 5000 МОм.

• Рабочий диапазон температур: от -60 до +85 °C.

• Ресурс: 500 сочленений-расчленений.

• Минимальная наработка: 1000 часов.

• Минимальный срок сохраняемости: 25 лет.

Конструктивные особенности

Корпус выполнен из алюминиевого сплава, контакты — штыревые, круглые, с латунной основой и химникелевым покрытием. Соединение выполняется резьбовым способом, монтаж — на панель, электрическое присоединение — пайкой.

Где применяют

Такой разъём используют в приборной и промышленной аппаратуре, где нужны компактное соединение, защита от внешних воздействий и устойчивость к вибрации, ударам и широкому диапазону температур.
