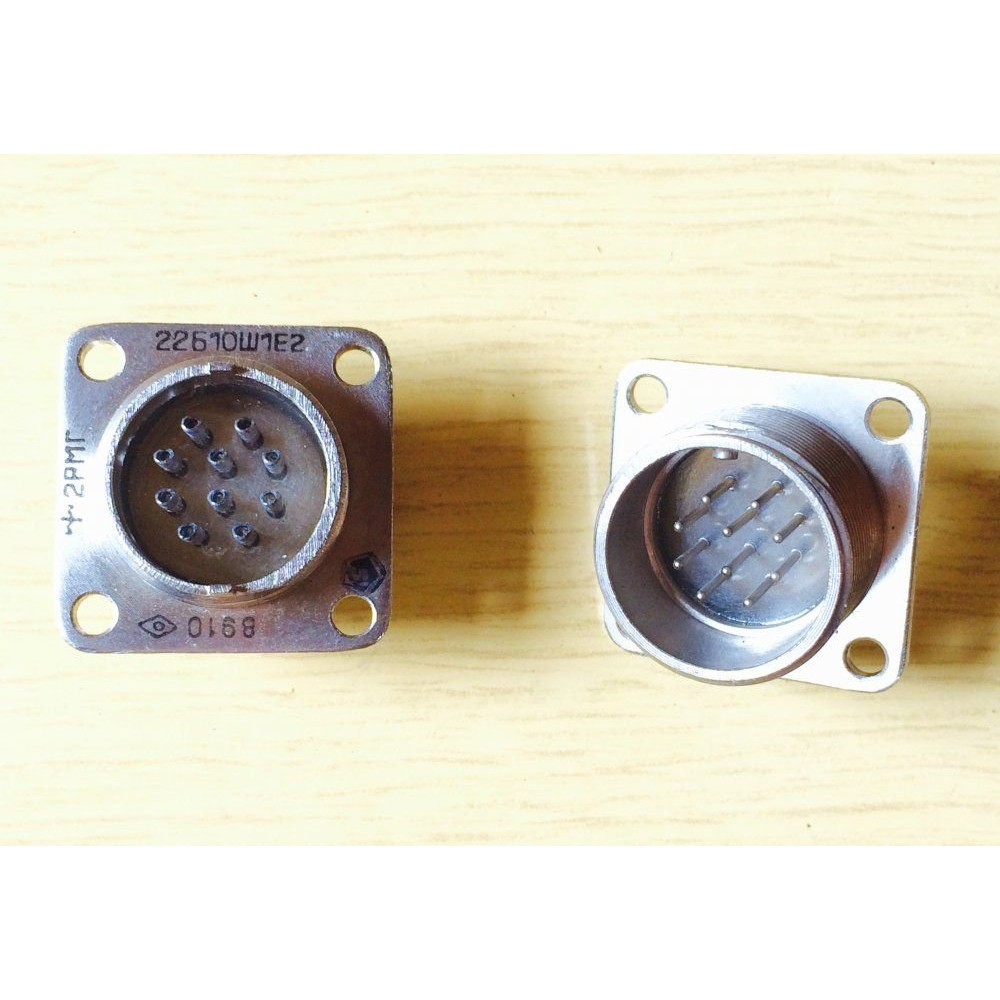

2РМГ22Б10Ш1Е2

2РМГ22Б10Ш1Е2 — это герметичный цилиндрический низкочастотный соединитель типа вилка , предназначенный для работы в цепях постоянного, переменного тока до 3 МГц и импульсных сигналов.

Что это за разъем

Это приборный блочный соединитель с резьбовой фиксацией сочлененного положения и объемным монтажом.
Он используется там, где важны надежность, вибростойкость и защита соединения от внешних воздействий.

Основные характеристики

• Количество контактов: 10.

• Условный размер корпуса: 22.

• Номинальное рабочее напряжение: 560 В.

• Рабочий ток: до 5 А на контакт; у отдельных источников указана суммарная нагрузка до 42 А на соединитель.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Диапазон рабочих температур у разных исполнений может доходить до −60...+100 °C или до +200 °C.

Конструкция

Корпус обычно металлический, а изолятор выполнен из карболита или стекла в зависимости от исполнения и источника описания.
Покрытие контактов указывается как химникель или никель.
Тип соединения — резьбовой, что повышает устойчивость к вибрациям и случайному разъединению.

Где применяют

Такой разъем ставят в радиоэлектронной, приборной и промышленной аппаратуре, где нужен надежный многоконтактный соединитель для кабельного или панельного монтажа.
Он подходит для соединения узлов, которые должны стабильно работать в условиях вибрации и механических нагрузок.

Как читать обозначение

В маркировке «2РМГ» обычно указывается серия герметичных цилиндрических соединителей, «22» — размер корпуса, «Б» — блочное исполнение, «10» — число контактов, а «Ш» — вилка.
Окончание «1Е2» относится к варианту контактов и покрытию/исполнению по принятой системе обозначений.
