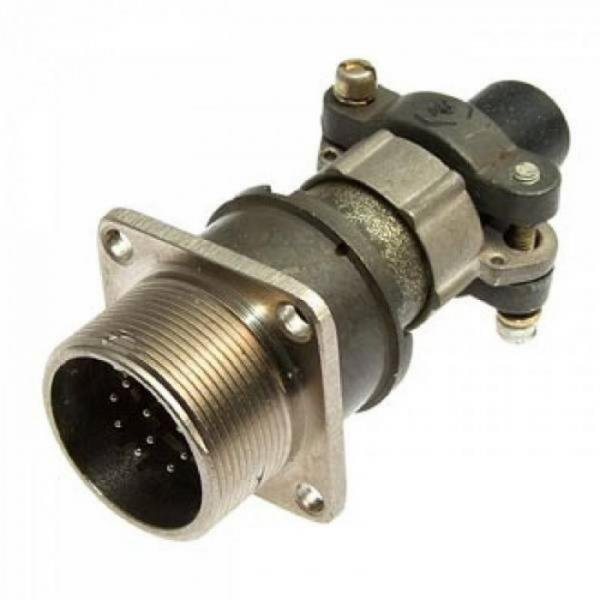

2РМГ22БПН10Ш1Е2 Элекон

Цена:

4100 ₽

Производитель: Элекон

Технические характеристики

2РМГ22БПН10Ш1Е2 — это герметичный цилиндрический электрический разъём “приборного” (блочного) исполнения, выпускаемый, в частности, под брендом «Элекон» по техническим условиям ГЕ0.364.140 ТУ. Он предназначен для соединения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц.

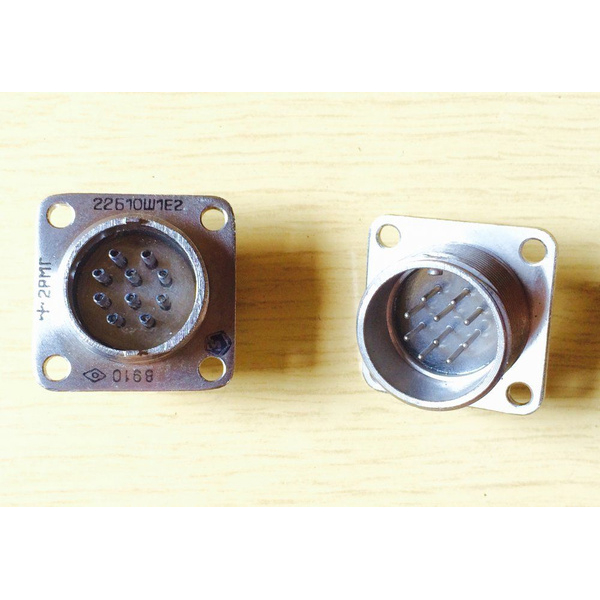

Разъём относится к серии 2РМГ — герметичные соединители с резьбовым соединением и одношпоночной поляризацией корпусов, что исключает неправильное включение. Выполнен в виде вилки (штекера) с прямым патрубком, предназначенной для внутреннего монтажа в приборы или блоки, без левой резьбы, корпус блочный.

Количество контактов — 10, все диаметром 1 мм, покрытие контактов — никель.
Рабочее напряжение — до примерно 560 В, максимальный ток на один контакт (Ø 1 мм) — до 5 А, суммарный ток для 10‑контактной сборки — до порядка 40–42 А.
Сопротивление контактов не более 15 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм; ёмкость между контактами — не более 6 пФ.

Разъём рассчитан на эксплуатацию в климатическом исполнении УХЛ (внутри приборов и оболочек), с рабочим диапазоном температур окружающей среды примерно от −60 до +100 °C, а при некоторых вариантах теплостойкости — до +200 °C. Он устойчив к вибрации (диапазон частот до нескольких килогерц) и к многократным сочленениям–расчленениям (до примерно 500 циклов), а также имеет повышенную герметичность и долгий срок хранения.

Такой тип разъёма обычно применяется в радиоэлектронной аппаратуре, измерительных приборах, промышленных системах автоматизации и военной/спецтехнике, где важны надёжность соединения, герметичность и устойчивость к вибрации и перепадам температур. Вилка 2РМГ22БПН10Ш1Е2 сочленяется с соответствующими розетками 2РМ или 2РМТ того же условного размера и набора контактов.

Описание

2РМГ22БПН10Ш1Е2

2РМГ22БПН10Ш1Е2: надёжный разъём для ответственных соединений

Разъём 2РМГ22БПН10Ш1Е2 применяется в электротехнических и приборостроительных системах, где требуются прочное, стабильное и защищённое соединение кабельных линий. Такие соединители востребованы в промышленном оборудовании, системах автоматики, измерительной технике, транспортных комплексах и других устройствах, работающих в условиях вибраций, перепадов температур и механических нагрузок.

Конструкция и назначение

Маркировка 2РМГ22БПН10Ш1Е2 указывает на принадлежность изделия к серии цилиндрических электрических разъёмов. Конструкция рассчитана на многократное подключение и отключение без потери надёжности контакта.

Основные особенности разъёма:

Цилиндрический корпус, обеспечивающий точное сопряжение частей соединителя.
Контактная группа для передачи электрических сигналов и питания.
Механическая фиксация, снижающая риск самопроизвольного разъединения.
Устойчивость к вибрационным и эксплуатационным нагрузкам.
Возможность использования в составе жгутов, кабельных сборок и стационарных систем.

Исполнение с буквенными и цифровыми обозначениями в маркировке важно учитывать при подборе ответной части, распайке кабеля и проектировании оборудования.

Где используется разъём 2РМГ22БПН10Ш1Е2

Разъёмы данного типа применяются там, где обычные бытовые коннекторы не обеспечивают достаточной прочности и защищённости. Они помогают организовать разъёмные соединения между блоками оборудования, датчиками, приводами, шкафами управления и кабельными линиями.

Типичные направления применения:

Промышленная автоматика и системы управления.
Электронные приборы и контрольно-измерительная аппаратура.
Машиностроительное оборудование.
Транспортные и специализированные технические комплексы.
Системы связи, сигнализации и электропитания.
Испытательные стенды и лабораторные установки.

Например, разъём может использоваться для подключения кабельного жгута к модулю управления станка: контакты передают сигналы от датчиков, команды исполнительным механизмам и питание вспомогательных цепей, а корпус и фиксация помогают сохранять соединение при вибрации оборудования.

Почему важна точная маркировка

При выборе 2РМГ22БПН10Ш1Е2 необходимо сверять полное обозначение, а не только название серии 2РМГ. Даже внешне похожие разъёмы могут различаться по числу контактов, расположению гнёзд и штырей, способу монтажа, типу сочленения, исполнению корпуса и климатическим характеристикам.

Точная идентификация необходима для:

Совместимости с ответной частью разъёма.
Корректного размещения проводников в контактной группе.
Надёжной работы электрической схемы.
Упрощения обслуживания и замены компонентов.
Предотвращения ошибок при сборке кабельных изделий.

Особенности монтажа

Монтаж разъёма 2РМГ22БПН10Ш1Е2 следует выполнять в соответствии с документацией на конкретное исполнение и требованиями электрической схемы. Перед подключением необходимо проверить состояние контактов, отсутствие загрязнений, соответствие сечения проводов и правильность распайки.

Особое внимание обычно уделяют следующим этапам:

Проверке совпадения ключей и ориентации сопрягаемых частей.
Контролю нумерации контактов.
Надёжному закреплению кабеля и защите от натяжения.
Проверке качества контактного соединения.
Осмотру уплотняющих и фиксирующих элементов перед вводом оборудования в эксплуатацию.

Итог

2РМГ22БПН10Ш1Е2 — это специализированный электрический разъём для формирования надёжных разъёмных соединений в оборудовании с повышенными требованиями к механической прочности и стабильности контакта. Использование точной маркировки, соблюдение правил монтажа и подбор совместимой ответной части помогают обеспечить долговечную работу кабельной системы и снизить вероятность отказов оборудования.
