2РМГ22БПЭ10Ш1Е2

Цена:

3100 ₽

Технические характеристики

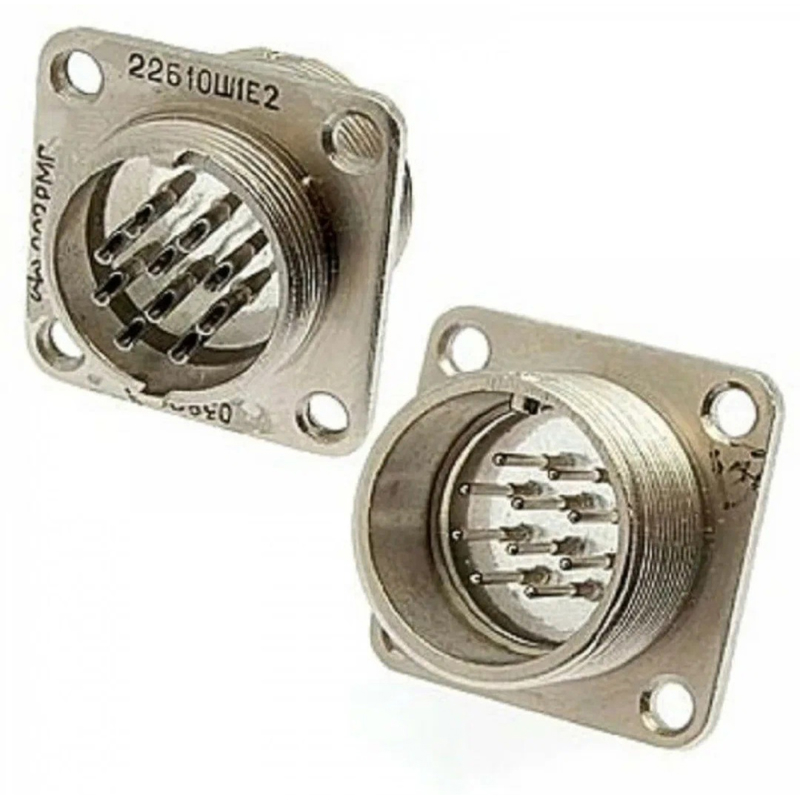

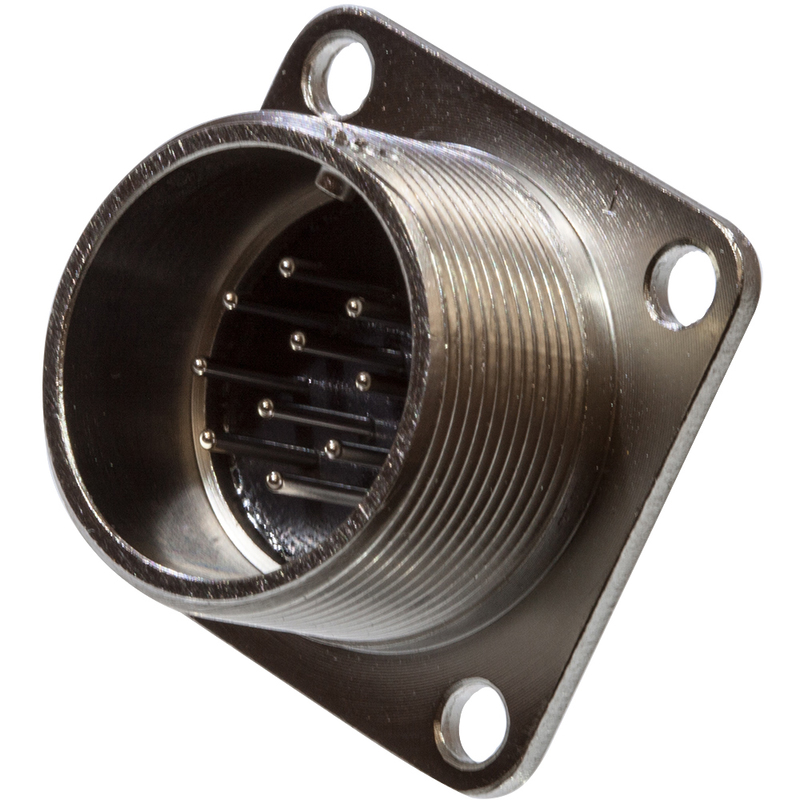

Разъем 2РМГ22БПЭ10Ш1Е2 — это герметичная блочная (приборная) вилка цилиндрического типа 2РМ, предназначенная для соединения электрических цепей в сложных условиях эксплуатации.

Это вилка из серии 2РМГ, которая используется в электрических цепях постоянного, переменного (до примерно 3 МГц) и импульсного токов. Конструктивно она выполнена как блочная герметичная приборная вилка с прямым патрубком для экранированного кабеля и сочленяется с кабельными розетками типа 2РМТ.

В обозначении 2РМГ22БПЭ10Ш1Е2:

2РМ — тип соединителя, цилиндрический разъем серии 2РМ.
Г — герметичный исполнение разъема.
22 — условный размер корпуса, определяющий габариты и число контактов.
Б — блочный (приборный) корпус без левой резьбы.
ПЭ — прямой патрубок для экранированного кабеля.
10Ш1Е2 — обозначение вида контактов, покрытия и теплостойкости: сочетание контактов, никелевое покрытие, теплостойкость до +200 °C.

Разъем рассчитан на работу в электрических цепях с токовой нагрузкой порядка нескольких ампер на контакт (суммарная нагрузка достигает десятков ампер), при напряжениях до примерно 500–600 В амплитудного значения. Сопротивление контактов у малых диаметров (около 1 мм) составляет единицы–десятки миллиом, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Разъем рассчитан на широкий температурный диапазон (примерно от –60 °C до +200 °C), что позволяет применять его в агрессивных и вибрационно нагруженных средах. Он устойчив к синусоидальной вибрации, механическим ударам и резким перепадам давления, что типично для военной, промышленной и авиационной техники; количество допустимых сочленений–расчленений обычно указано порядка 500 раз.

Описание

Назначение разъёма 2РМГ22БПЭ10Ш1Е2

Разъём 2РМГ22БПЭ10Ш1Е2 представляет собой герметичную блочную (приборную) вилку цилиндрического типа серии 2РМГ. Изделие предназначено для соединения электрических цепей постоянного, переменного и импульсного тока в составе сложной электронной и электротехнической аппаратуры. Основное назначение — обеспечение надёжного электрического контакта между блоками оборудования и кабельными линиями в условиях повышенных требований к герметичности, виброустойчивости и теплостойкости.

Вилка относится к приборному исполнению и устанавливается непосредственно на корпусе блока или прибора. Сочленение выполняется с кабельными розетками типа 2РМТ, что позволяет создавать разъёмные соединения там, где требуется регулярное подключение и отключение кабельных сборок.

Конструктивные и эксплуатационные особенности

Конструкция разъёма включает блочный (приборный) корпус без левой резьбы и прямой патрубок для экранированного кабеля. Герметичное исполнение серии 2РМГ обеспечивает защиту контактной группы от воздействия влаги, пыли и агрессивных сред. Условный размер корпуса 22 определяет общие габариты изделия и число размещаемых контактов.

Маркировка 2РМГ22БПЭ10Ш1Е2 расшифровывается следующим образом:

2РМ — цилиндрический разъём серии 2РМ;
Г — герметичное исполнение;
22 — условный размер корпуса, определяющий габариты и число контактов;
Б — блочный (приборный) корпус без левой резьбы;
ПЭ — прямой патрубок для экранированного кабеля;
10Ш1Е2 — обозначение вида контактов, покрытия и теплостойкости: сочетание контактов, никелевое покрытие, теплостойкость до плюс 200 градусов Цельсия.

Разъём рассчитан на токовую нагрузку порядка нескольких ампер на контакт, при этом суммарная нагрузка достигает десятков ампер. Рабочее напряжение составляет до примерно 500–600 вольт амплитудного значения. Сопротивление контактов малых диаметров (около 1 мм) находится в пределах единиц–десятков миллиом, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Условия применения и устойчивость к внешним воздействиям

Диапазон рабочих температур разъёма охватывает значения от минус 60 до плюс 200 градусов Цельсия. Такая теплостойкость позволяет применять изделие в агрессивных и вибрационно нагруженных средах, характерных для военной, промышленной и авиационной техники.

Ключевые эксплуатационные свойства:

устойчивость к синусоидальной вибрации;
стойкость к механическим ударам;
работоспособность при резких перепадах давления;
ресурс сочленений–расчленений порядка 500 раз.

Разъём предназначен для использования в составе бортовой и наземной аппаратуры, где предъявляются повышенные требования к надёжности электрических соединений. Он применяется в системах управления, связи, измерительных комплексах и силовых цепях промышленного и специального назначения.
