Назначение и общее описание

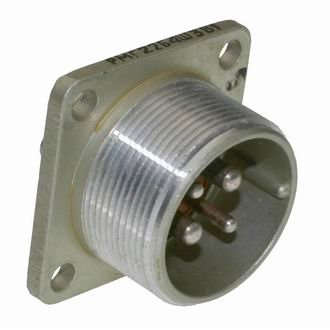

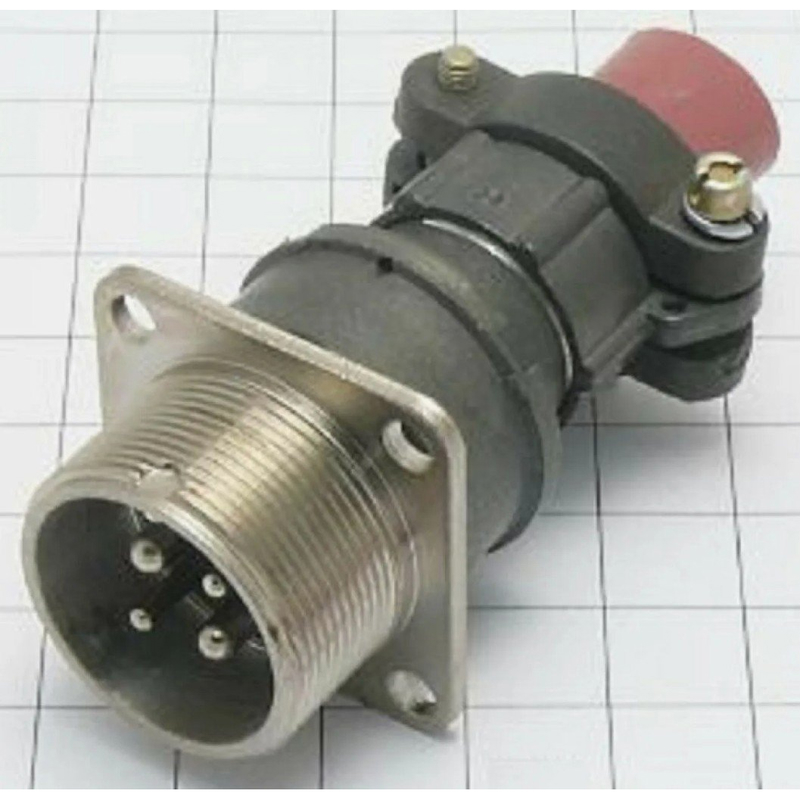

2РМГ22Б4Ш3Е2Б Атлант — герметичная цилиндрическая приборная вилка производства компании Атлант. Изделие предназначено для надежного электрического соединения в промышленных и электронных системах, где требуются высокая герметичность, стойкость к вибрациям и ударам, а также работа в широком диапазоне температур.

Вилка относится к категории 2РМГ22 и имеет артикул 80304. Корпус блочный (приборный), без левой резьбы, посадочный диаметр составляет 22 мм. Такое исполнение позволяет монтировать разъем непосредственно на приборной панели или в корпусе оборудования.

Основные технические характеристики

Разъем имеет 4 контакта: 2 контакта диаметром 2 мм и 2 контакта диаметром 3 мм. Контакты диаметром 2 мм рассчитаны на ток до 13 А, контакты диаметром 3 мм — на ток до 20 А. Общий ток через вилку может достигать 55 А при напряжении до 560 В переменного или постоянного тока.

Покрытие контактов — химическое никелирование, что обозначено буквой Е в маркировке. Теплостойкость изделия обеспечивает работу в диапазоне от минус 60 до плюс 200 градусов Цельсия.

Габаритные размеры вилки:

• размер А — 23 мм;
• размер В — 30 мм;
• максимальная длина Lmax — 28,5 мм;
• диаметр левой резьбы Dлев — М22 на 1 мм.

Условия эксплуатации и надежность

Вилка обеспечивает высокую герметичность и стойкость к вибрациям в диапазоне от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате. Изделие выдерживает одиночные удары с ускорением до 5000 метров на секунду в квадрате и сохраняет работоспособность при пониженном давлении до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля.

Электрические параметры подтверждают надежность соединения: сопротивление контакта не более 5 мОм, сопротивление изоляции не менее 5000 МОм. Наработка составляет минимум 1000 часов, ресурс сочленений-расчленений — до 500 циклов. Рабочий диапазон температур при эксплуатации включает смену температур от минус 60 до плюс 180 градусов Цельсия. Срок сохраняемости — от 15 до 25 лет.

Область применения

2РМГ22Б4Ш3Е2Б Атлант подходит для приборостроения, электроники и тяжелых условий эксплуатации. Разъем применяется в системах, где требуется стабильная передача тока и сигнала при воздействии вибраций, ударов, перепадов давления и температуры. Благодаря герметичному исполнению и стойкости к внешним воздействиям вилка востребована в промышленном оборудовании, измерительных приборах и ответственных узлах электронной техники.

Конструкция с четырьмя контактами разного диаметра позволяет одновременно коммутировать силовые и сигнальные цепи в рамках одного соединения, что упрощает монтаж и снижает количество разъемов в системе.
