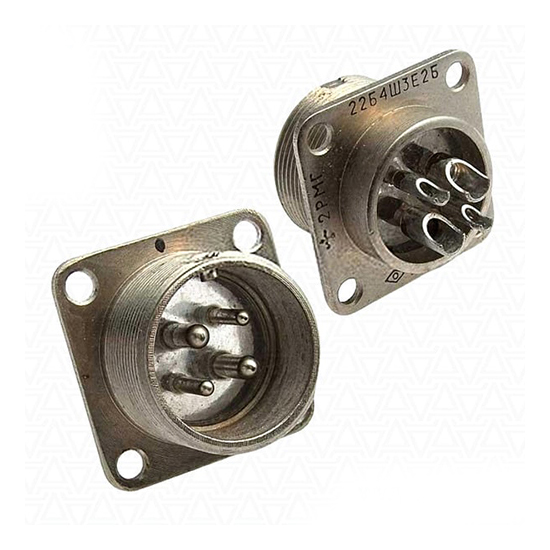

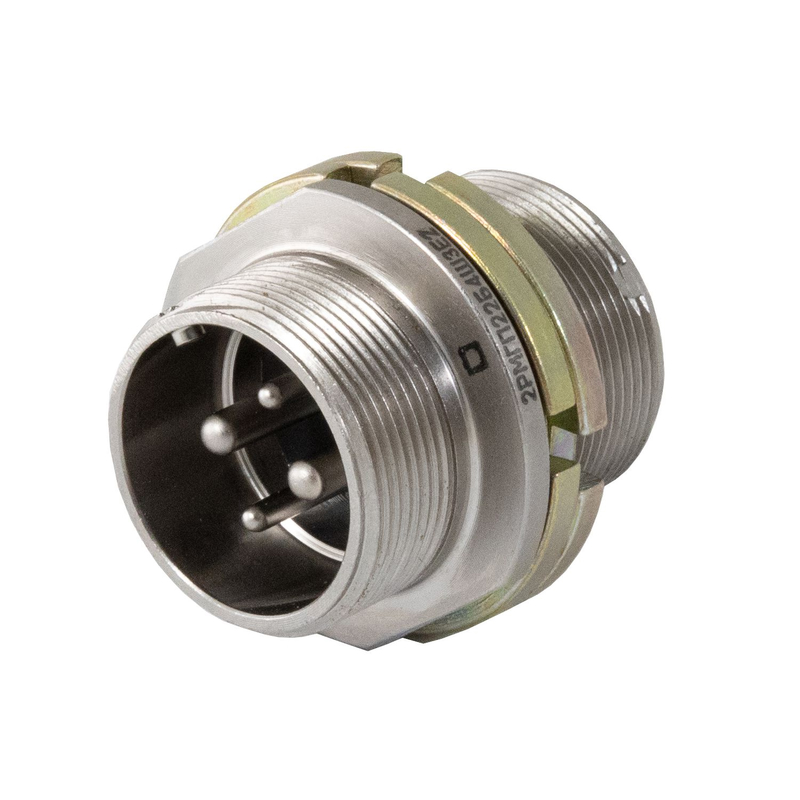

Назначение разъёма 2РМГ22Б4Ш3Е2Б Атлант

Разъём 2РМГ22Б4Ш3Е2Б производства Атлант представляет собой цилиндрический герметичный электрический соединитель серии 2РМГ. Он предназначен для подключения электрических цепей в приборах, установках и оборудовании различного назначения, где требуется надёжное электрическое соединение и герметичность по линии кабеля.

Изделие относится к категории 2РМГ22 и выпускается белорусским производителем АТЛАНТ. Артикул товара — 1146.

Конструктивные особенности и подтверждённые характеристики

Тип и исполнение

• Тип разъёма: 2РМГ — цилиндрический, герметичный, с фиксацией по резьбе.
• Часть соединителя: Ш — вилка (штекер), корпус блочный (приборный), без левой резьбы.
• Вид корпуса: Б — блочный (приборный), предназначен для монтажа в панель или корпус прибора.
• Количество контактов: 4 шт.
• Покрытие контактов: Е — химический никель, что обеспечивает коррозионную стойкость и стабильность контакта.

Габаритные и присоединительные размеры

• Размер корпуса: примерно А — 23 мм, В — 30 мм, Lmax — 28,5 мм.
• Посадочный диаметр левой части Dлев — М22×1 мм.

Условия эксплуатации

• Температура окружающей среды: обычно от −60 °C до +85 °C, что делает разъём пригодным для применения в промышленной и транспортной технике.
• Теплостойкость изоляции: указывается как до 200 °С, что позволяет разъёму работать при кратковременных повышенных температурах.
• Количество циклов сочленения–расчленения: порядка 500 циклов, что говорит о достаточной механической надёжности для эксплуатации в оборудовании.
• Разъём герметичен, что позволяет использовать его в условиях повышенной влажности и при перепадах температур.

Применение

Разъём 2РМГ22Б4Ш3Е2Б Атлант обычно используется в промышленной автоматике, измерительных приборах, транспортной технике и другом оборудовании, где требуются надёжное электрическое соединение и герметичность по линии кабеля.

Благодаря стандартной серии 2РМГ он легко сочетается с другими разъёмами того же типа, выпускаемыми различными производителями, что упрощает модернизацию и замену компонентов.

Совместимость и монтаж

Блочное (приборное) исполнение корпуса позволяет устанавливать вилку непосредственно в панель или корпус прибора. Посадочный диаметр левой части М22×1 мм определяет способ крепления и совместимость с ответными частями соответствующего типоразмера.

Никелевое покрытие контактов и герметичная конструкция обеспечивают стабильность электрического соединения при эксплуатации в неблагоприятных условиях, включая повышенную влажность и перепады температур.
