Назначение разъема

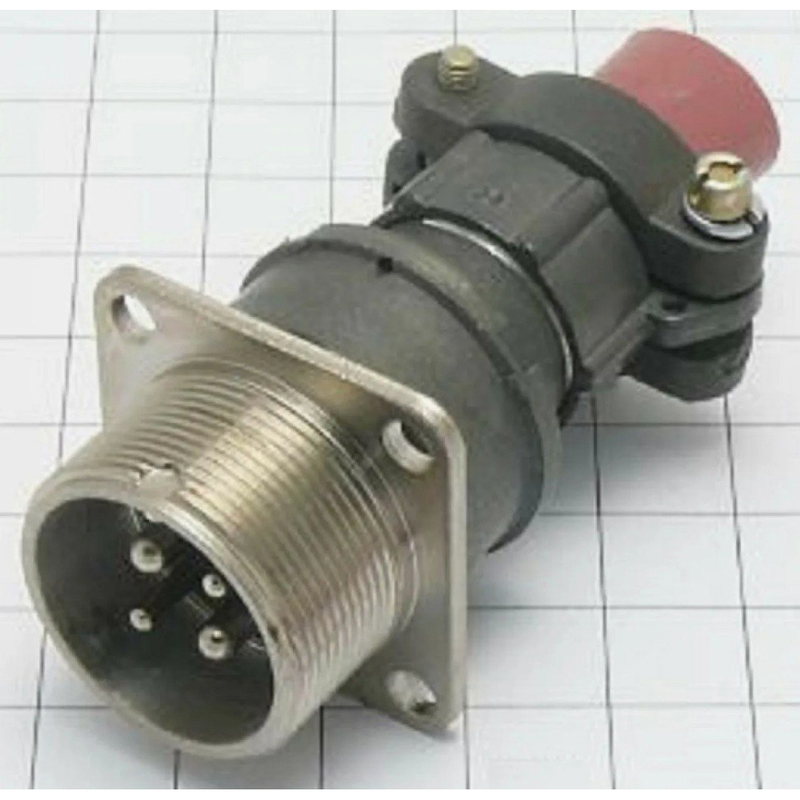

2РМГ22Б4Ш3Е2 Атлант «ОТК» — герметичная блочная (приборная) вилка, выпускаемая ОАО «Атлант» (город Изобильный). Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Разъем применяется там, где требуется надежное электрическое соединение при воздействии экстремальных эксплуатационных факторов: в промышленных и приборных системах, в составе бортовой и наземной аппаратуры, в измерительных и испытательных комплексах.

Партия поставляется с приемкой отдела технического контроля (ОТК), что подтверждает соответствие изделий требованиям нормативной документации. Год выпуска — 2025.

Конструкция и электрические параметры

Вилка имеет 4 контакта: два контакта диаметром 2 мм с допустимым током до 13 А на контакт и два контакта диаметром 3 мм с допустимым током до 20 А на контакт. Суммарная токовая нагрузка достигает 55 А при рабочем напряжении до 560 В. Посадочный диаметр корпуса составляет 22 мм, монтаж — объемный с пайкой, патрубок отсутствует.

Сопротивление контакта — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм. Контакты имеют покрытие химникель (обозначение Е), поляризация — одношпоночная, что исключает неправильное сочленение.

Основные технические характеристики

• Количество контактов — 4 (два диаметром 2 мм, два диаметром 3 мм)
• Ток на контакт — до 13 А (диаметр 2 мм) и до 20 А (диаметр 3 мм)
• Общая токовая нагрузка — до 55 А
• Рабочее напряжение — до 560 В
• Посадочный диаметр корпуса — 22 мм
• Сопротивление контакта — не более 5 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Покрытие контактов — химникель (Е)
• Поляризация — одношпоночная
• Монтаж — объемный с пайкой, без патрубка

Условия эксплуатации

Разъем сохраняет работоспособность при температуре от минус 60 градусов Цельсия до плюс 200 градусов Цельсия с учетом перегрева контактов до плюс 180 градусов Цельсия. Теплостойкость конструкции достигает 200 градусов Цельсия. Изделие рассчитано на работу при пониженном давлении до 133,32 умноженное на 10 в минус двенадцатой степени Паскаля.

Механические нагрузки, которые выдерживает вилка, включают вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате, многократные удары с ускорением 1000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

Показатели надежности

1. Минимальная наработка — 1000 часов
2. Количество сочленений-расчленений — 500
3. Срок сохраняемости — 15 лет

Применение и комплектация

Вилка серии 2РМГ востребована в промышленных и приборных системах благодаря высокой герметичности и стойкости к экстремальным условиям. Она подходит для цепей с повышенными токами, где требуется стабильное переходное сопротивление и стойкость к вибрации, ударам и перепадам давления.

Поставка осуществляется в заводской упаковке. Артикул изделия — 20038, категория — 2РМГ22. Приемка — ОТК, год выпуска — 2025.
