Назначение

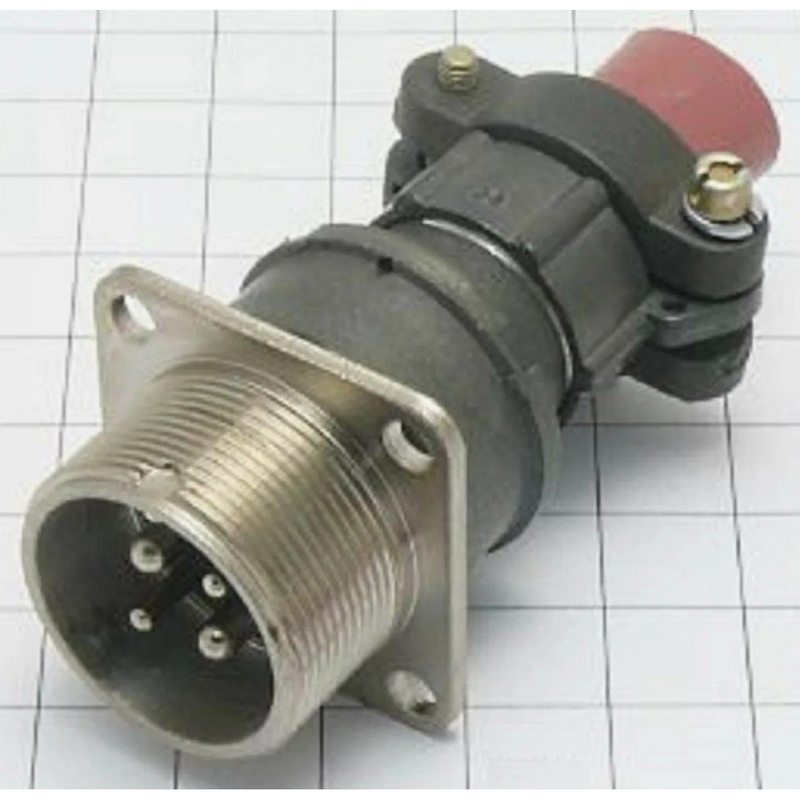

2РМГ22Б4Ш3Е2 Атлант «ОТК» — это герметичная блочная (приборная) вилка серии 2РМГ производства ОАО «Атлант» (г. Изобильный), прошедшая приемку отдела технического контроля. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц, а также в цепях импульсных токов. Разъём применяется в составе электрических соединителей там, где требуется герметичное штыревое подключение и стойкость к воздействию температур и механических нагрузок.

Блочное исполнение корпуса без патрубка определяет область применения — внутренний объёмный монтаж внутри приборов, блоков и стоек. Вилка сочленяется с ответной частью серии 2РМГ соответствующего типоразмера, обеспечивая надёжную передачу сигналов и питания в составе бортовой и промышленной аппаратуры.

Подтверждённые особенности

Конструкция и электрические параметры

• Посадочный диаметр — 22 миллиметра.
• Количество контактов — 4, из них 2 контакта диаметром 2 миллиметра и 2 контакта диаметром 3 миллиметра.
• Контакты штыревые круглые, покрытие — химникель, контакты невынемные.
• Максимальное рабочее напряжение — до 560 вольт.
• Сопротивление контакта — не более 5 миллиом.
• Сопротивление изоляции — не менее 5000 мегаом.
• Поляризация корпуса — одношпоночная, что исключает неправильное сочленение.
• Материал изоляторов — прессматериал, например КМК-218Л.

Температурная и механическая стойкость

• Теплостойкость — до 200 градусов Цельсия.
• Диапазон температур эксплуатации — от минус 60 до плюс 200 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Синусоидальная вибрация — диапазон от 1 до 5000 герц при ускорении 490 метров на секунду в квадрате.
• Механические удары — однократные до 5000 метров на секунду в квадрате, многократные до 1000 метров на секунду в квадрате.
• Линейное ускорение — до 2000 метров на секунду в квадрате.

Ресурс и сохраняемость

• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.

Применение и комплектация

Вилка востребована в приборостроении, радиоэлектронике и промышленной автоматике, где необходимы герметичные блочные соединители с повышенной теплостойкостью. Типовые сценарии — объёмный внутренний монтаж в корпусах приборов, подключение жгутов и кабельных сборок, работа в условиях вибрации и ударных нагрузок. Одношпоночная поляризация упрощает сборку и предотвращает ошибки при сочленении.

Товар поставляется в заводской упаковке. Приемка — «ОТК», год выпуска — 2024. Артикул — 20037. Категория — 2РМГ22. Производитель — Атлант.
