2РМГ22Б4Ш3Е2 Атлант 2024г «ОТК»
Производитель: Атлант
Технические характеристики

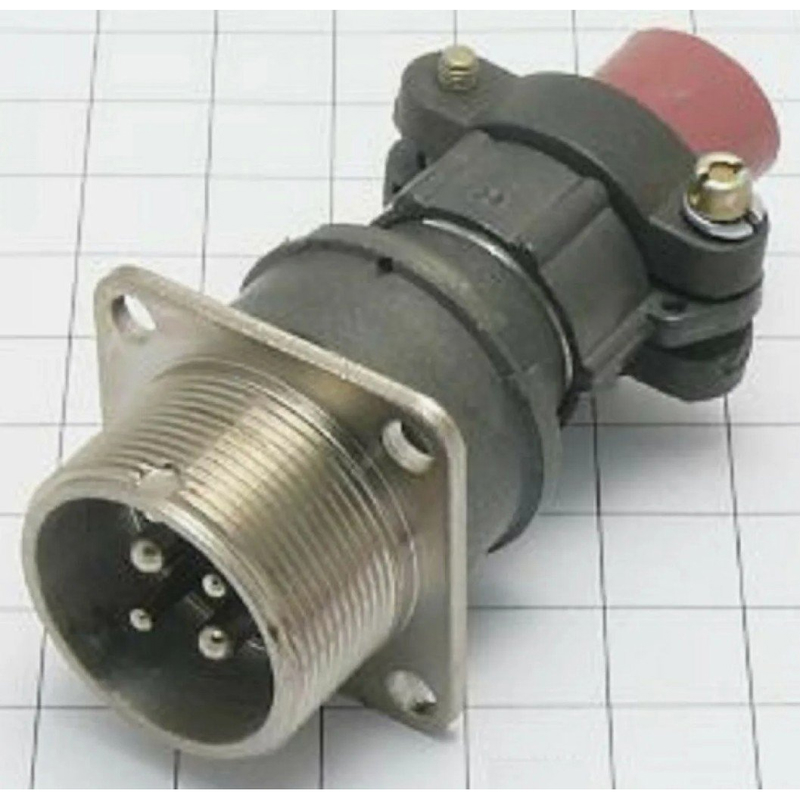

Разъём 2РМГ22Б4Ш3Е2 «Атлант» — это цилиндрический герметичный соединитель серии 2РМГ, выполняемый в виде блочной приборной вилки с четырьмя контактами, рассчитанный на эксплуатацию в составе электрооборудования специального назначения в жёстких условиях.
Расшифровка условного обозначения:
2РМГ — серия низкочастотных цилиндрических герметичных соединителей.
22 — условный размер корпуса (посадочный диаметр ≈ 22 мм).
Б — корпус блочный (приборный), без левой резьбы, предназначен для монтажа в панель.
4 — количество контактов.
Ш — вилка (штыревая часть).
3 — тип контактного набора (комбинация диаметров контактов, характерная для набора №3).
Е — покрытие контактов химическим никелем (химникель).
2 — теплостойкость изолятора до 200 °C.
«ОТК» — вилка прошла приёмку отдела технического контроля по соответствующим техническим условиям (как правило, серии ТУ ГЕ0.364.140 или аналогичным).
Соединитель выполнен в металлическом корпусе с заливной или прессованной изоляторной вставкой из высокотемпературных композиций (как правило, стекло или прессматериалы, устойчивые до 200 °C). Контакты — штыревые, с диаметрами, соответствующими набору №3 (обычно комбинация разных диаметров, например, 1,0 и 1,5 мм).
Метод сочленения — резьбовой (гайка‑навертка на корпус соединителя‑гнезда), тип монтажа — объёмный (внутренний) , возможен установка в панель/оболочку. Соединитель герметичен, рассчитан на работу в условиях вибрации и перепада давления.
Характеристики типичны для серии 2РМГ с теплостойкостью 2:
Рабочее напряжение — до порядка 560 В переменного и постоянного тока.
Ток на контакт — порядка 5–6 А, общий ток соединителя — до 20–40 А в зависимости от набора контактов.
Сопротивление контакта — не более нескольких десятков мОм на контакт.
Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
Климатические параметры:
Диапазон рабочих температур — примерно от −60 до +200 °C ,
Сохранение параметров при влажности до 98% при +25 °C и перепадах давления.
Соединитель 2РМГ22Б4Ш3Е2 используется в аппаратуре военного, промышленного и специального назначения, где требуется герметичность, виброустойчивость и высокая теплостойкость.
