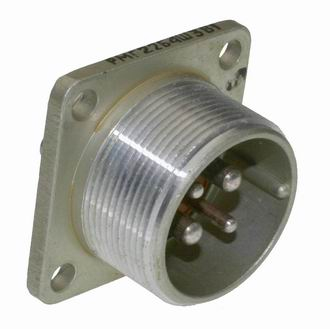

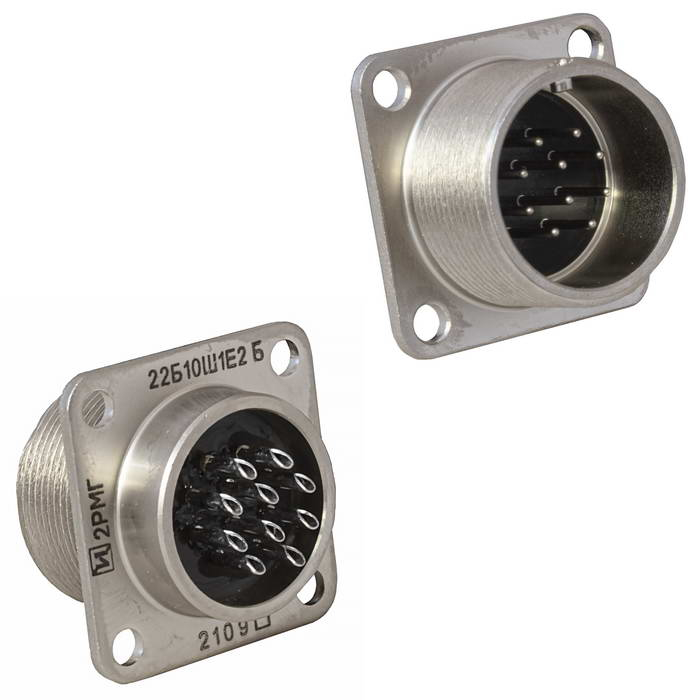

2РМГ22Б4Ш3Е1: герметичный 4-контактный разъём для промышленной аппаратуры

2РМГ22Б4Ш3Е1 — цилиндрический герметичный электрический соединитель серии 2РМГ, рассчитанный на надёжную коммутацию цепей питания и сигналов в составе промышленного, измерительного, транспортного и специального оборудования. Исполнение с четырьмя контактами сочетает компактные размеры, резьбовое сочленение и возможность работы в условиях вибрации, перепадов температуры и других механических воздействий.

Разъём применяется там, где требуется разъёмное соединение кабельной линии с прибором, шкафом управления, датчиком или исполнительным устройством. В частности, такое обозначение встречается в комплектации датчиков давления МИДА-13П; ответной частью для него указывается розетка 2РМТ22КПН4Г3В1В.

Назначение разъёма 2РМГ22Б4Ш3Е1

Соединители семейства 2РМГ предназначены для работы в цепях постоянного, переменного и импульсного тока. Для данной группы разъёмов характерны цилиндрический корпус, резьбовой способ фиксации и однорядная шпоночная поляризация, которая помогает исключить неправильную ориентацию при стыковке. Эксплуатация соединителей допускается в цепях переменного тока частотой до 3 МГц.

Модель 2РМГ22Б4Ш3Е1 ориентирована на стационарные и подвижные системы, где особенно важны:

• стабильный электрический контакт;

• защита контактной группы от внешних воздействий;

• механическая прочность соединения;

• удобство многократного сочленения и расчленения;

• понятная идентификация контактов при монтаже и обслуживании.

Расшифровка обозначения

Маркировка 2РМГ22Б4Ш3Е1 содержит ключевую информацию о конструкции и контактной части изделия.

Сочетание контактов № 3 важно учитывать при подборе ответной части и определении допустимой нагрузки. Для аналогичного 4-контактного исполнения 2РМГ22Б4Ш3 с контактами 2 и 3 мм приводятся предельные параметры: до 13 А для контакта диаметром 2 мм, до 20 А для контакта диаметром 3 мм и до 55 А суммарно на соединитель при рабочем напряжении до 560 В.

Технические особенности

Конструкция разъёма 2РМГ22Б4Ш3Е1 рассчитана на применение в электрических цепях, где недостаточно обычного бытового штекерного соединения. Резьбовое сочленение фиксирует вилку и ответную розетку, снижая риск самопроизвольного разъединения при вибрации и ударах.

Для контактного сочетания № 3 используются:

• 2 контакта диаметром 2 мм;

• 2 контакта диаметром 3 мм;

• раздельное подключение цепей с разной токовой нагрузкой;

• маркировка контактов для корректной распайки кабеля и ответной части.

У близкого исполнения 2РМГ22Б4Ш3Е2 заявлены напряжение до 560 В, сопротивление контакта не более 5 мОм, сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях, диапазон рабочих температур от −60 до +200 °C и ресурс не менее 500 циклов сочленения-расчленения. Эти показатели иллюстрируют возможности серии, однако точные значения для исполнения Е1 следует сверять с паспортом, ТУ и документацией конкретного изготовителя.

Где применяется 2РМГ22Б4Ш3Е1

Разъём востребован в системах, где кабель должен надёжно подключаться к корпусу прибора или аппаратуры без потери электрического контакта. Типичные направления применения:

• датчики давления, температуры, положения и другие первичные преобразователи;

• приборы контроля, измерения и автоматизации;

• распределительные устройства и шкафы управления;

• промышленное технологическое оборудование;

• бортовые и транспортные электрические системы;

• испытательные стенды, лабораторная и специальная аппаратура;

• кабельные сборки для оборудования, работающего при вибрации и температурных перепадах.

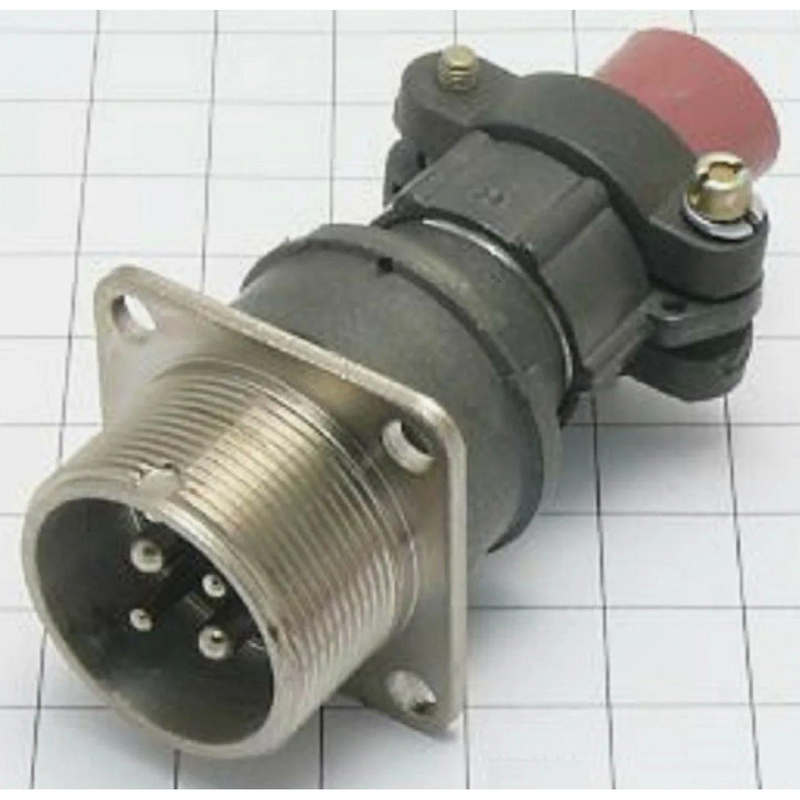

В системах с датчиками давления 2РМГ22Б4Ш3Е1 используется как приборная вилка, а к ней подбирают совместимую ответную кабельную часть с соответствующим расположением контактов, поляризацией и типом сочленения.

Что проверить перед монтажом

При включении 2РМГ22Б4Ш3Е1 в проект необходимо проверить соответствие всех параметров электрической и механической части:

• Сверить точное исполнение разъёма по полному обозначению, включая индекс Е1.

• Убедиться в совместимости с ответной частью по серии, условному размеру 22, контактной схеме и поляризации.

• Проверить число контактов и их диаметры: два контакта 2 мм и два контакта 3 мм.

• Рассчитать ток по каждой цепи и не превышать допустимую нагрузку для соответствующего диаметра контакта.

• Сопоставить рабочее напряжение системы с нормативными характеристиками конкретного исполнения.

• Учесть способ монтажа контактов, конструкцию кабельного ввода и требования к герметизации кабельной сборки.

• Проверить условия эксплуатации: температуру, вибрацию, влажность, запылённость, давление и возможное воздействие рабочих сред.

2РМГ22Б4Ш3Е1 — решение для надёжного приборного подключения в цепях, где необходимы механически прочная фиксация, раздельная коммутация силовых и сигнальных линий, а также устойчивость соединения к промышленным условиям эксплуатации.
