2РМГ22Б4Г3В1В: герметичный цилиндрический разъём для ответственных электрических соединений

Разъём 2РМГ22Б4Г3В1В относится к герметичным цилиндрическим электрическим соединителям серии 2РМГ, предназначенным для создания надёжных разъёмных соединений в цепях постоянного, переменного и импульсного тока. Конструкция изделия ориентирована на применение в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрических параметров.

Соединители семейства 2РМГ применяют в промышленном оборудовании, системах управления, измерительной технике, средствах связи, энергетических установках, подвижной технике и другом оборудовании с повышенными требованиями к надёжности кабельного подключения. Серия рассчитана на работу в цепях переменного тока частотой до 3 МГц.

Расшифровка обозначения

Маркировка 2РМГ22Б4Г3В1В содержит ключевую информацию о конструктивном исполнении разъёма:

Сочетание контактов «3» означает использование контактов диаметром 2,0 и 3,0 мм. Такое исполнение подходит для коммутации цепей, где могут одновременно присутствовать силовые и управляющие линии.

Конструктивные особенности

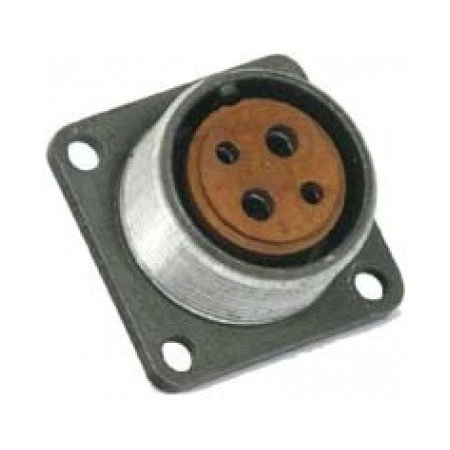

2РМГ22Б4Г3В1В выполнен в виде приборной розетки, предназначенной для установки на корпус оборудования или монтажную панель. Блочный корпус позволяет организовать стационарную точку подключения внешнего кабеля к прибору, шкафу управления, модулю или электрическому агрегату.

Основные особенности соединителя:

• Герметизированная конструкция для эксплуатации в условиях воздействия пыли, влаги и иных неблагоприятных факторов.

• Цилиндрический металлический корпус, рассчитанный на механические нагрузки при регулярных сочленениях и расчленениях.

• Резьбовое сочленение ответных частей, обеспечивающее надёжную фиксацию и устойчивость к вибрации.

• Одношпоночная поляризация, предотвращающая неправильную ориентацию вилки и розетки при подключении.

• Серебряное покрытие контактов, способствующее снижению переходного сопротивления и повышению стабильности контакта.

• Приборное исполнение для монтажа непосредственно на конструкцию оборудования.

Электрические параметры серии

Для соединителей 2РМГ и близких по конструкции серий характерна работа в цепях постоянного, переменного и импульсного тока. В зависимости от контактной формулы и диаметра контактов параметры токовой нагрузки различаются: для серии приводятся значения от 4 до 36 А на одиночный контакт и от 27 до 260 А суммарно на соединитель. Максимальное рабочее напряжение — 560 или 700 В, в зависимости от исполнения и условий эксплуатации.

Для исполнения 2РМГ22Б4Г3В1В окончательно допустимые значения тока, напряжения, сопротивления контактов и электрической прочности следует подтверждать по действующим техническим условиям и документации на конкретную партию изделия. Это особенно важно при проектировании силовых цепей, подключении индуктивной нагрузки или использовании разъёма в аппаратуре с повышенными требованиями к электромагнитной совместимости.

Где применяется 2РМГ22Б4Г3В1В

Разъём 2РМГ22Б4Г3В1В может использоваться в оборудовании, где требуется компактное, защищённое и ремонтопригодное разъёмное соединение:

• В шкафах автоматики и системах промышленного управления.

• В силовых и сигнальных цепях приборов, агрегатов и испытательных стендов.

• В измерительной, телеметрической и диагностической аппаратуре.

• В оборудовании транспорта, энергетики и машиностроения.

• В системах связи и специальных электронных комплексах.

• В устройствах, работающих при вибрации, температурных колебаниях и повышенных требованиях к надёжности соединений.

При подборе ответной части необходимо учитывать тип соединителя, размер корпуса 22, число контактов, контактную компоновку «3», расположение ключа, покрытие контактов, климатическое исполнение и назначение — вилка либо розетка. Правильно подобранная пара обеспечивает механическую совместимость, корректную поляризацию и расчётные электрические характеристики.

2РМГ22Б4Г3В1В — практичное решение для приборного монтажа в ответственных электрических системах, где необходимы надёжная фиксация, герметичность и устойчивый контакт при длительной эксплуатации.
