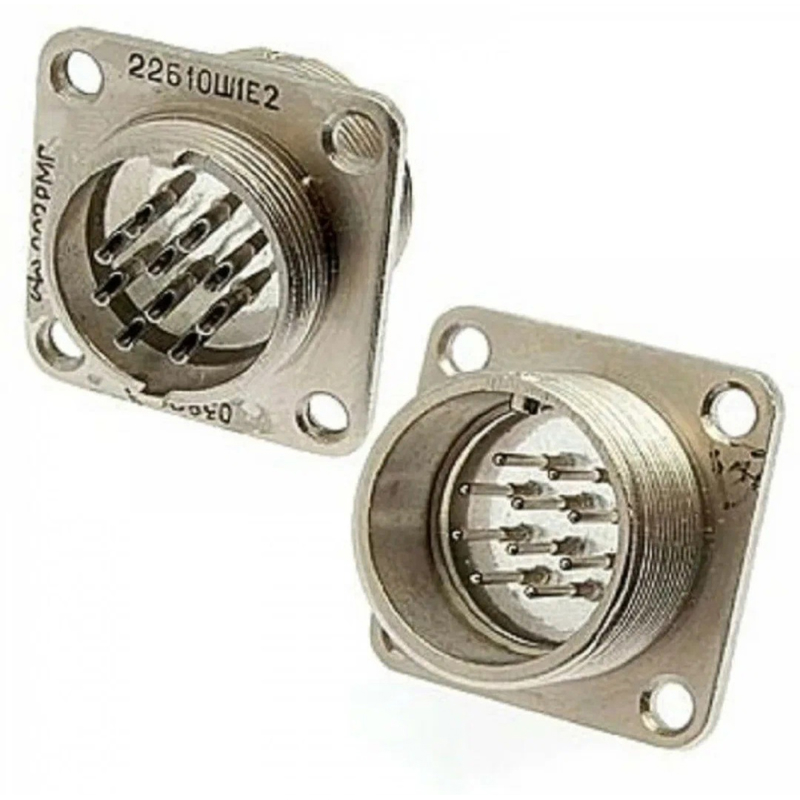

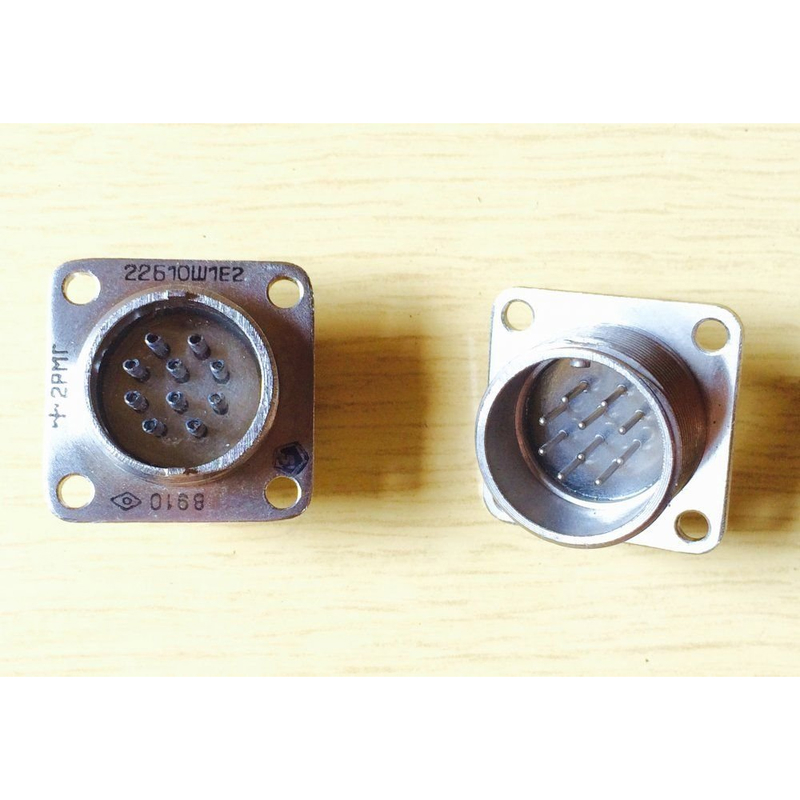

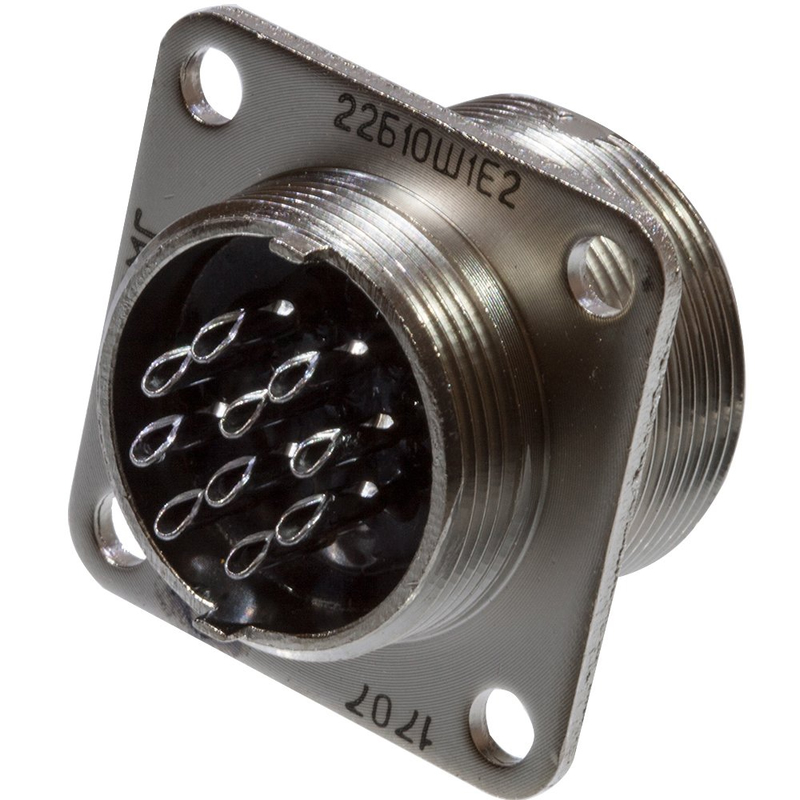

2РМГ22Б10Ш1Е2Б Электросоединитель

Цена:

3600 ₽

Технические характеристики

Соединитель 2РМГ22Б10Ш1Е2Б — это герметичная блочная (приборная) вилка из серии 2РМГ, предназначенная для использования в силовых и сигнальных цепях постоянного и переменного тока, а также импульсных линиях.

Этот соединитель применяется в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и в импульсных линиях.
Он предназначен для монтажа в приборах и блоках (блочный корпус), в том числе в аппаратуре, работающей в условиях вибрации, ударных нагрузок и повышенной влажности.

2РМГ — тип соединителя: цилиндрический герметичный электрический.
22 — условный посадочный диаметр корпуса ~22 мм.
Б — блочный (приборный) корпус без левой резьбы.
10 — количество контактов.
Ш1 — вилка (штыревой разъём) с установленным сочетанием контактов диаметром 1 мм.
Е2 — контактное покрытие химический никель , повышенная теплостойкость до +200 °С.
Б (в конце) — вариант исполнения корпуса/конструкции вилки.

Максимальное рабочее напряжение (амплитудное значение) — до 560 В для постоянного и переменного тока.
Максимальная токовая нагрузка на один контакт — до 5 А.
Суммарная допустимая токовая нагрузка на соединитель — до 42 А.
Сопротивление контакта — не более 15 мОм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Соединитель имеет 10 контактов диаметром 1 мм , цвет контактов и их расположение — по стандартной схеме серии 2РМГ.
Корпус — металлический, блочный, предназначен для установки в стенку прибора (приборное исполнение), резьбовое сочленение с противоположным разъёмом, с одношпоночной поляризацией.

Герметичный узел рассчитан на работу в герметизированных и экранированных линиях, допускается монтаж как экранированного, так и неэкранированного кабеля в зависимости от конструкции патрубка.

Температура окружающей среды — примерно от –60 °С до +200 °С , в зависимости от конкретных ТУ и исполнения.
