Назначение соединителя 2РМГ22Б10Ш1Е2Б

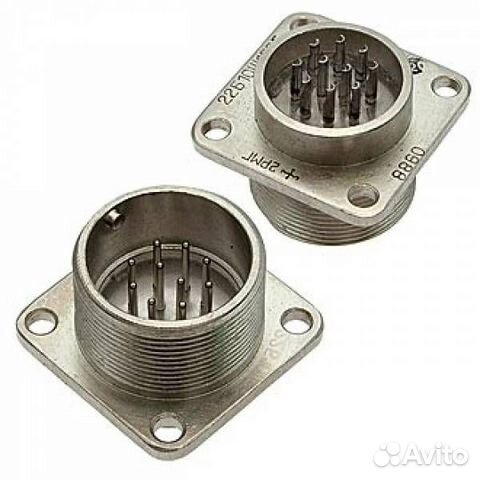

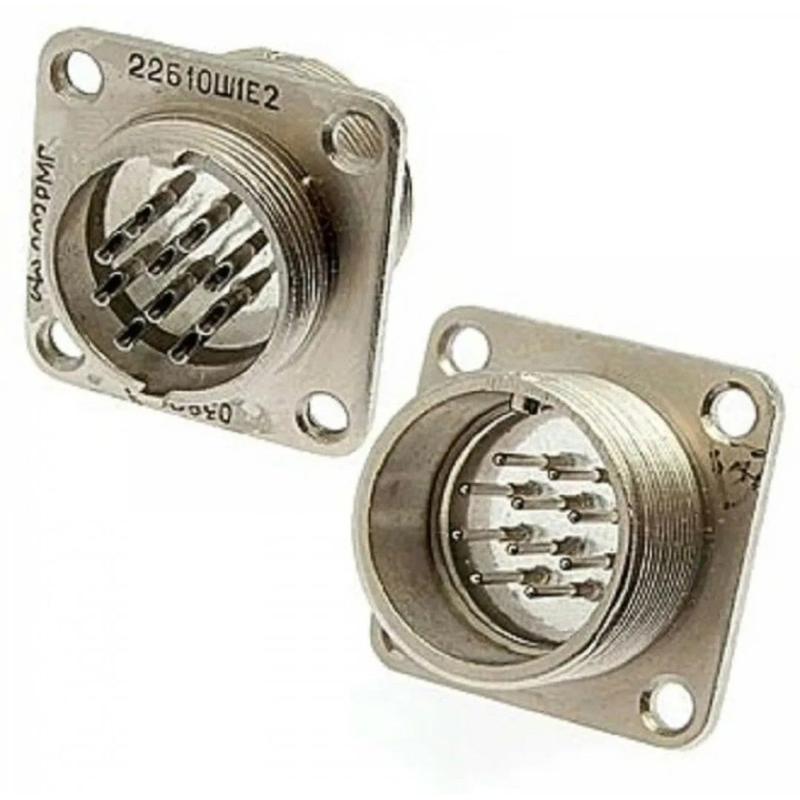

Соединитель 2РМГ22Б10Ш1Е2Б производства Атлант, помеченный приёмкой ОТК, относится к серии герметичных цилиндрических разъёмов 2РМГ. Изделие предназначено для эксплуатации в жёстких условиях авиационной, радиоэлектронной и специальной техники, где требуются надёжная коммутация цепей и стойкость к внешним воздействующим факторам.

Разъём применяется для работы в цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Это приборная вилка с посадочным диаметром корпуса 22 мм и 10 штыревыми контактами, рассчитанная на внутренний объёмный монтаж внутри оборудования. Кожух и патрубок у данной модели отсутствуют, что определяет её установку непосредственно в блоке или приборе.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данного исполнения соединителя.

• Максимальное рабочее напряжение цепей — до 560 В переменного и постоянного тока.
• Номинальная токовая нагрузка на один контакт — до 5 А, суммарно по всем контактам — до 42 А.
• Диаметр контактов — 1 мм, штыри изготовлены из ковара с никелевым покрытием.
• Сопротивление контакта — не более 15 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Герметичность: утечка воздуха при перепаде давления до 1,5 кгс/см² не допускается.
• Диапазон рабочих температур — от минус 60 °C до плюс 200 °C.
• Стойкость к вибрациям, многократным и одиночным ударным нагрузкам, а также к пониженному атмосферному давлению.
• Ресурс — не менее 500 сочленений-расчленений; минимальная наработка 1000 ч при температуре до 200 °C.
• Срок сохраняемости — не менее 15–25 лет в зависимости от документации.
• Масса изделия — около 30 г; габаритные размеры порядка 30 × 30 × 26,5 мм.
• Шаг резьбы накидной гайки — М24 × 1.

Расшифровка обозначения и приёмка

Маркировка 2РМГ22Б10Ш1Е2Б содержит следующие сведения: тип 2РМГ; посадочный диаметр 22 мм; количество штыревых контактов — 10; исполнение Б (блок-вилка); теплостойкость до 200 °С (индекс Е); отсутствие кожуха (индекс 2); вид монтажа — штепсельный (индекс Ш); первая группа приёмки (индекс 1).

Указание «ОТК» в обозначении означает, что изделие прошло приёмку отдела технического контроля на заводе-изготовителе Атлант. Год выпуска — 2026. Поставка осуществляется в заводской упаковке.

Применение и условия эксплуатации

Соединитель 2РМГ22Б10Ш1Е2Б применяется при внутреннем объёмном монтаже в составе авиационной, радиоэлектронной и специальной аппаратуры. Форм-фактор — блочная (приборная) вилка без кожуха. Благодаря герметичности и широкому температурному диапазону изделие подходит для работы в условиях вибраций, ударных нагрузок и пониженного атмосферного давления.

Для правильного подбора и эксплуатации следует учитывать следующие параметры:

1. Посадочный диаметр корпуса — 22 мм, резьба накидной гайки — М24 × 1.
2. Число контактов — 10, диаметр каждого — 1 мм.
3. Максимальное напряжение цепей — до 560 В, ток на контакт — до 5 А.
4. Температурный диапазон — от минус 60 °C до плюс 200 °C.

Изделие поставляется в заводской упаковке, артикул — 20035, категория — 2РМГ22.
