2РМГ22Б10Ш1Е2Б: назначение и особенности разъёма

2РМГ22Б10Ш1Е2Б — круглый электрический соединитель, предназначенный для формирования надёжных разъёмных соединений в промышленном, приборостроительном и специальном оборудовании. Такие разъёмы применяют там, где важны компактность, устойчивость к вибрациям и стабильная передача электрических сигналов в условиях эксплуатации техники.

Обозначение изделия содержит ключевые сведения о его серии и конструктивном исполнении. Разъёмы семейства 2РМГ традиционно используют в составе кабельных жгутов, панелей управления, измерительных систем, источников питания, аппаратуры связи и автоматизированных комплексов.

Конструкция и применение

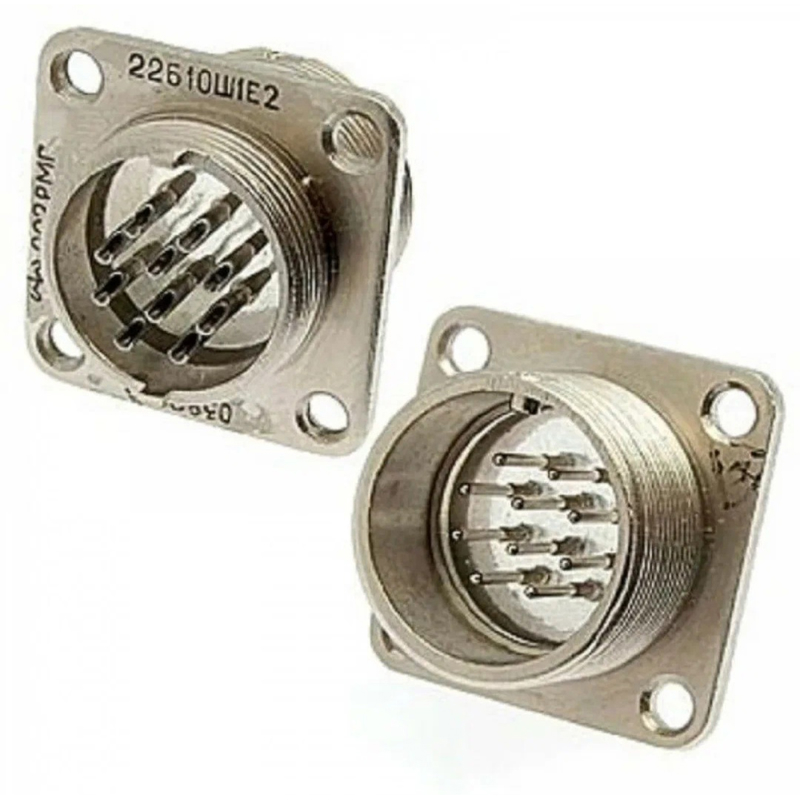

Модель 2РМГ22Б10Ш1Е2Б относится к цилиндрическим многоконтактным соединителям. Конструкция предусматривает корпус, контактную часть и элементы фиксации, благодаря которым разъём соединяется с ответной частью с заданным положением контактов.

Основные области применения:

• промышленная автоматика и системы управления;

• контрольно-измерительная аппаратура;

• электронные и электротехнические комплексы;

• транспортное и машиностроительное оборудование;

• кабельные сборки и жгуты;

• оборудование, работающее при вибрационных и механических нагрузках.

Надёжное соединение особенно важно для устройств, в которых перебой сигнала или питания может повлиять на точность измерений, корректность управления либо работоспособность всей системы.

Что означает маркировка

Маркировка 2РМГ22Б10Ш1Е2Б помогает идентифицировать конкретное исполнение соединителя. В ней обычно отражаются:

• серия разъёма — 2РМГ;

• размер корпуса — 22;

• конструктивный вариант;

• схема расположения и число контактных позиций;

• тип контактной части;

• климатическое или защитное исполнение.

При подборе необходимо сопоставлять маркировку не только по названию, но и по технической документации: расположению контактов, типу сопрягаемой части, способу монтажа, допустимым электрическим параметрам и условиям эксплуатации.

Преимущества использования

Ключевое преимущество разъёмов такого типа — возможность многократного соединения и разъединения кабельных линий без пайки непосредственно в месте подключения. Это упрощает монтаж, сервисное обслуживание и замену отдельных модулей оборудования.

Для 2РМГ22Б10Ш1Е2Б важны следующие эксплуатационные качества:

• компактное размещение большого количества электрических цепей;

• механическая фиксация соединения;

• упорядоченное подключение контактов;

• удобство интеграции в кабельные жгуты;

• снижение риска ошибок при регламентном обслуживании;

• пригодность для применения в составе сложных электрических систем.

Например, в шкафу управления один многоконтактный разъём может объединять линии питания, управляющие сигналы и цепи датчиков между съёмным модулем и основной частью оборудования. При необходимости модуль отсоединяют без разборки всего жгута.

На что обратить внимание

Перед использованием 2РМГ22Б10Ш1Е2Б следует проверить совместимость с ответной частью и проектной документацией. Особое значение имеют распиновка, соответствие контактов передаваемому току и напряжению, качество обжима или пайки проводников, а также правильная ориентация соединителя при монтаже.

Грамотный выбор и корректная установка разъёма 2РМГ22Б10Ш1Е2Б помогают обеспечить стабильную работу оборудования, упростить техническое обслуживание и повысить надёжность электрических соединений в течение всего срока эксплуатации.
