Назначение и область применения

Блочная герметичная вилка 2РМГ22Б10Ш1Е2 относится к серии соединителей 2РМГ и предназначена для коммутации электрических цепей в промышленном оборудовании, контрольно-измерительных приборах и системах автоматики. Изделие применяется в условиях, где требуется надёжное разъёмное соединение с защитой от проникновения влаги и пыли внутрь корпуса. Герметичное исполнение позволяет использовать вилку в блочных панелях, распределительных устройствах и приборах, работающих под воздействием климатических факторов.

Конструкция рассчитана на передачу как сигнальных цепей малой мощности, так и силовых линий с умеренной токовой нагрузкой. Соединитель востребован в приборостроении, станкостроении, телекоммуникационном оборудовании и промышленной электронике. Благодаря блочному типу корпуса вилка монтируется стационарно на панель или шасси, обеспечивая удобный доступ для ответной части соединителя.

Подтверждённые технические особенности

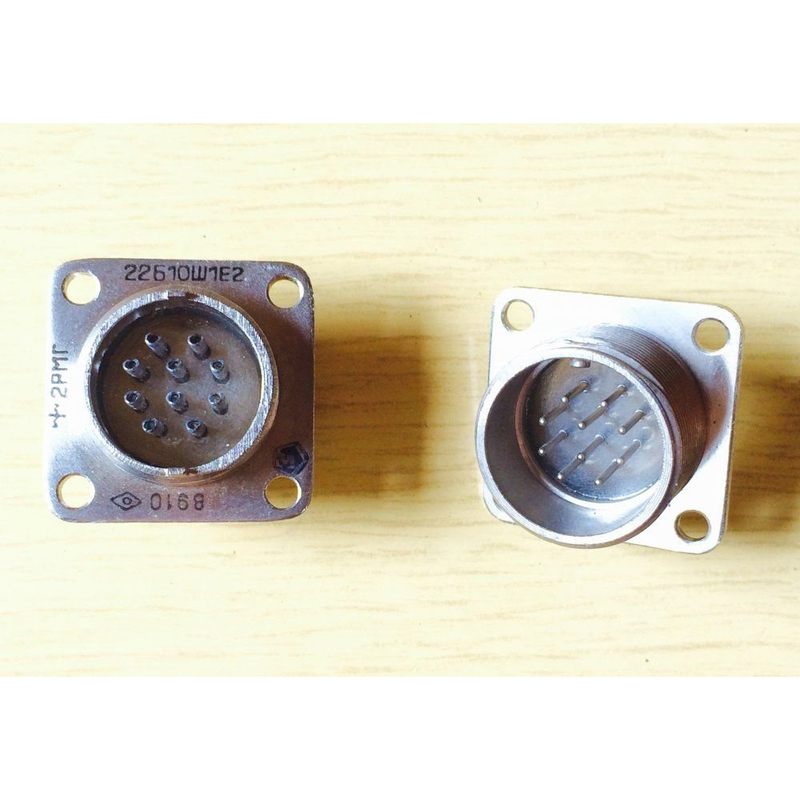

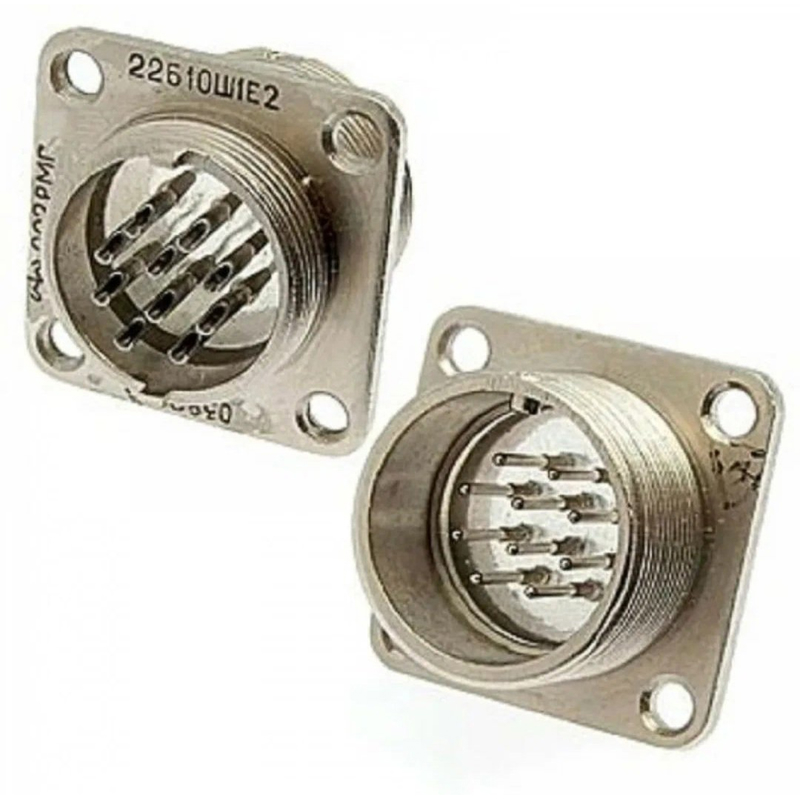

Изделие имеет посадочный диаметр корпуса 22 миллиметра и блочный тип корпуса. В конструкции предусмотрено 10 контактов штыревого типа диаметром 1 миллиметр каждый. Исполнение без патрубка обозначено индексом Е2. Модификация Ш1 указывает на штыревые контакты с подпружиненной конструкцией, что повышает стабильность электрического соединения при вибрациях и механических воздействиях.

Ключевые параметры вилки:

• Количество контактов — 10 штук, диаметр контакта 1 миллиметр.
• Рабочее напряжение — до 560 вольт переменного и постоянного тока.
• Токовая нагрузка — до 5 ампер на один контакт, суммарно до 42 ампер на соединитель.
• Сопротивление изоляции — не менее 5000 мегаом.
• Сопротивление контактов — не более 0,005 ома.
• Максимальное допустимое напряжение — до 700 вольт.
• Температурный диапазон эксплуатации — от минус 60 до плюс 85 градусов Цельсия, климатическое исполнение УХЛ2.1.
• Количество циклов сочленения и расчленения — 500.
• Минимальная наработка — 1000 часов.
• Покрытие контактов — химический никель или серебро в зависимости от конкретной модификации.
• Материал корпуса — алюминиевый сплав без дополнительного покрытия.
• Габаритные размеры — ширина около 30 миллиметров, высота около 26,5 миллиметра.

Особенности конструкции и эксплуатационные характеристики

Корпус вилки выполнен из алюминиевого сплава, что обеспечивает умеренную массу изделия при сохранении механической прочности. Герметичная конструкция предотвращает попадание загрязнений и влаги на контактные элементы, что особенно важно при эксплуатации в условиях повышенной влажности или запылённости. Подпружиненные контакты компенсируют возможные смещения ответной части при сочленении и поддерживают стабильное контактное усилие в течение всего срока службы.

Электрическая надёжность

Высокое сопротивление изоляции не менее 5000 мегаом снижает вероятность токов утечки между соседними контактами. Низкое переходное сопротивление контактов не более 0,005 ома уменьшает нагрев соединителя при длительной работе под нагрузкой. Заявленное количество циклов сочленения и расчленения — 500 — позволяет использовать вилку в оборудовании с периодической коммутацией без быстрой потери эксплуатационных свойств.

Климатическая стойкость

Диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия и климатическое исполнение УХЛ2.1 подтверждают возможность применения вилки в умеренно холодном климате, в том числе в неотапливаемых помещениях и наружных установках с защитой от прямого попадания осадков. Изделие сохраняет работоспособность при значительных перепадах температур и не требует дополнительного обогрева в указанных пределах.

Комплектация и монтаж

Вилка поставляется как самостоятельное изделие для монтажа в блочные панели и корпуса оборудования. Крепление осуществляется за посадочный диаметр корпуса 22 миллиметра. Подключение проводников выполняется к хвостовой части контактов внутри блока. Ответная часть приобретается отдельно и подбирается из серии 2РМГ22 с кабельным исполнением. Товар относится к категории 2РМГ22 и имеет артикул 70080. Год в карточке товара указан как 25.
