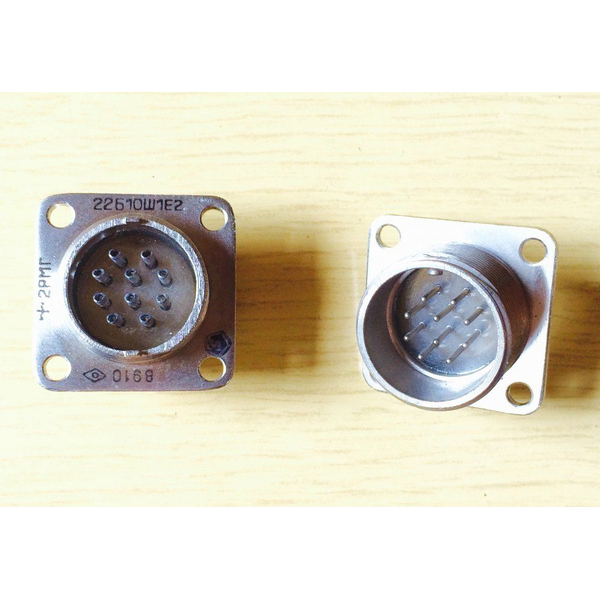

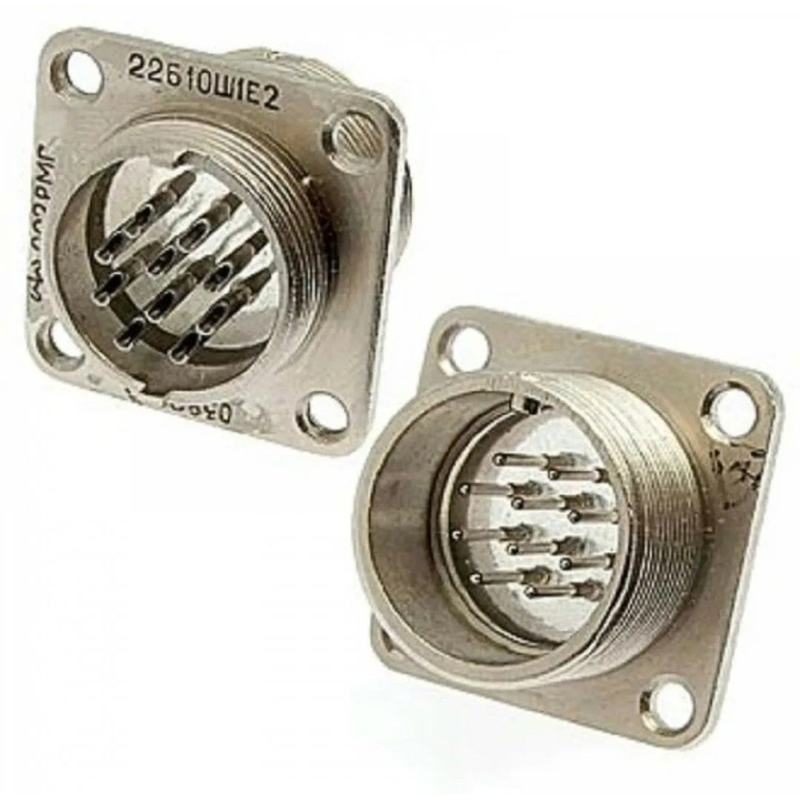

2РМГ22Б10Ш1Е1: герметичный приборный разъём для ответственных электрических соединений

2РМГ22Б10Ш1Е1 — цилиндрический герметичный электрический соединитель серии 2РМГ, выполненный в виде блочной (приборной) вилки. Разъём предназначен для создания надёжных разъёмных соединений в цепях постоянного, переменного и импульсного тока, включая переменный ток частотой до 3 МГц. Конструкция ориентирована на применение в аппаратуре, где важны герметичность, механическая прочность, устойчивость к вибрациям и стабильность электрических параметров.

Расшифровка обозначения

Маркировка 2РМГ22Б10Ш1Е1 содержит основные конструктивные признаки изделия:

• 2РМГ — серия герметичных цилиндрических соединителей.

• 22 — условный размер корпуса.

• Б — блочное, то есть приборное, исполнение для установки на корпус или панель оборудования.

• 10 — контактная часть на 10 контактов.

• Ш — штыревой контактный узел, вилка.

• 1 — сочетание контактов: десять контактов диаметром 1,0 мм.

• Е — химическое никелевое покрытие контактов.

• 1 — теплостойкое исполнение, рассчитанное на эксплуатацию при повышенной температуре до +100 °C. Для сравнения, обозначение «2» в аналогичных разъёмах серии указывает на теплостойкость до +200 °C.

Конструкция и принцип соединения

Разъём 2РМГ22Б10Ш1Е1 относится к герметичным приборным вилкам. Он монтируется на панели, корпусе или стенке электротехнического устройства и соединяется с ответной кабельной розеткой посредством резьбовой гайки. Такое соединение обеспечивает механическую фиксацию, препятствует самопроизвольному расстыковыванию и помогает сохранять работоспособность контактов при вибрации и внешних воздействиях.

Одношпоночная поляризация корпуса исключает неправильную ориентацию при сочленении. Это особенно важно при многоконтактной коммутации: правильное положение разъёма предотвращает ошибочное подключение цепей питания, управления, измерения и сигнализации.

Герметичная конструкция предназначена для защиты внутренней части соединителя и мест подключения проводников. В соединённом состоянии разъёмы серии 2РМГ обеспечивают защиту контактной зоны от пыли, а требования к герметичности предусматривают отсутствие утечки воздуха при перепаде давления до 147 099,8 Па, или 1,5 кгс/см².

Технические особенности

Для исполнения 2РМГ22Б10Ш1Е1 характерна контактная схема 10 × Ø1,0 мм . Контакты такого диаметра применяются преимущественно для сигнальных, контрольных и сравнительно маломощных цепей, где требуется компактное размещение нескольких проводников в одном соединителе.

Ключевые особенности серии:

Для соединителей типа 2РМ с корпусом 22 и 10 контактами указывают рабочее напряжение до 560 В; фактические допустимые электрические нагрузки следует уточнять по действующим техническим условиям, типу контактов, режиму работы и схеме подключения конкретного оборудования.

Где применяется 2РМГ22Б10Ш1Е1

Герметичный разъём 2РМГ22Б10Ш1Е1 используется там, где требуется многоконтактное приборное соединение с возможностью быстрого монтажа, обслуживания и замены кабельной части. Типичные области применения включают:

• промышленную автоматику и системы управления;

• измерительные комплексы, датчиковые системы и контрольно-измерительную аппаратуру;

• электрооборудование машин, стендов и испытательных установок;

• приборостроение;

• транспортную, специальную и промышленную технику;

• шкафы управления, блоки питания, коммутационные модули и электронные устройства с внешними кабельными соединениями.

Например, десять контактов Ø1,0 мм могут быть использованы для подключения нескольких дискретных сигналов, датчиков, цепей обратной связи или маломощных линий управления через единый герметичный интерфейс на панели оборудования.

На что обратить внимание при подборе

При выборе ответной части и проектировании соединения важно сверять полное обозначение разъёма, поскольку внешне похожие изделия серии 2РМ, 2РМГ, 2РМТ и других исполнений могут различаться по герметичности, типу контактов, допустимой температуре, корпусу, покрытию, патрубку и способу монтажа.

Для 2РМГ22Б10Ш1Е1 следует проверить:

• совместимость с ответной кабельной розеткой по серии, размеру корпуса и расположению контактов;

• соответствие штыревой и гнездовой частей;

• совпадение контактной формулы 10 × Ø1,0 мм;

• требуемый температурный диапазон: исполнение Е1 рассчитано на теплостойкость до +100 °C;

• способ подсоединения проводников и конструкцию кабельной части;

• требования к герметичности, вибрационной стойкости и монтажу в конкретном изделии.

2РМГ22Б10Ш1Е1 представляет собой специализированный приборный герметичный соединитель для надёжной многоконтактной коммутации. Сочетание блочного корпуса, 10 штыревых контактов, резьбового соединения и одношпоночной поляризации делает его практичным решением для аппаратуры, работающей в условиях повышенных механических и эксплуатационных требований.
