2РМГ18Б7Ш1Е2Б

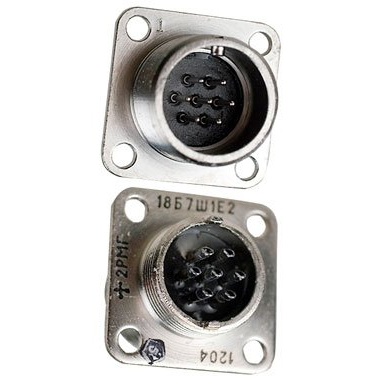

2РМГ18Б7Ш1Е2Б — это герметичный цилиндрический вилочный разъём блочного (приборного) исполнения с резьбовой фиксацией сочленённого положения. Он рассчитан на 7 контактов, условный размер корпуса — 18, покрытие контактов — никель, а теплостойкость исполнения — 200 °C.

Основные особенности

• Тип: 2РМГ.

• Часть соединителя: Ш — вилка.

• Корпус: Б — блочный, приборный.

• Контактов: 7.

• Контакты: сочетание 1, диаметр 1 мм.

• Поляризация корпуса: одношпоночная.

Электрические и механические параметры

• Рабочее напряжение: до 560 В.

• Токовая нагрузка: до 5 А на одиночный контакт, до 30 А суммарно.

• Сопротивление изоляции: не менее 5000 МОм.

• Сопротивление контактов: до 15 мОм.

• Рабочий диапазон температур: от -60 до +100 °C, для теплостойкого исполнения — до +200 °C.

Где применяется

Такие разъёмы используют в электрических цепях постоянного, переменного тока до 3 МГц и импульсных цепях, где важны герметичность, виброустойчивость и надёжная фиксация соединения.

Надёжность

Для этой серии указывают ресурс до 500 сочленений-расчленений, устойчивость к вибрации и ударам, а также длительный срок хранения — до 25 лет в типовых спецификациях.
