2РМГ18Б7Ш1Е2 ОТК

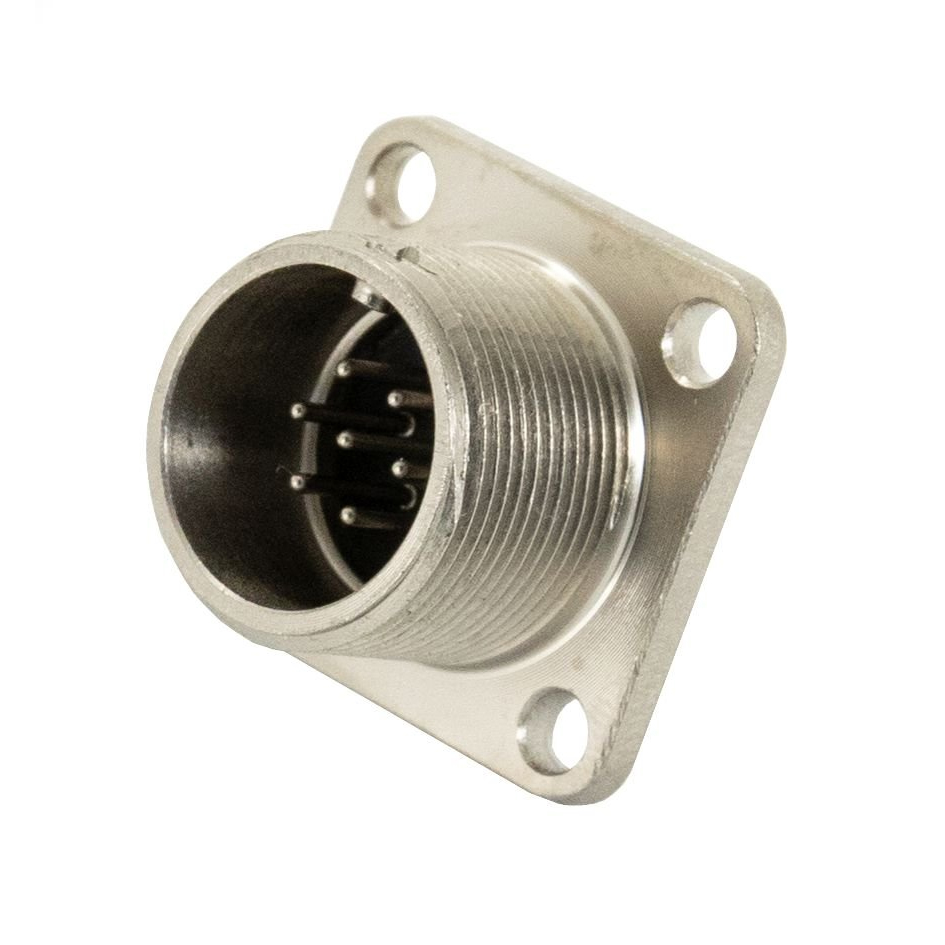

2РМГ18Б7Ш1Е2 — это цилиндрический низкочастотный герметичный приборный разъём серии 2РМГ на 7 контактов; ниже приведены его основные технические характеристики, конструкция, применения и требования при приёмке ОТК (контроль качества).

Конструкция и назначение

• Тип: вилка (штыревой контакт) цилиндрического герметичного разъёма серии 2РМГ, блочного (приборного) исполнения.

• Корпус: металлический, блочный; вставка (изолятор) — стекло/карболит в зависимости от исполнения.

• Количество контактов: 7; нормируемый набор контактов — «1» (все контакты Ø 1 мм).

Электрические параметры

• Номинальное (изоляционное) напряжение: порядка 560–700 В в зависимости от исполнения (встречаются упоминания 560 V и до 700 V).

• Рабочий ток: типично до 5 А на контакт; суммарно по корпусу указывают значения до десятков ампер (встречается 30 А для всего разъёма или до 15 А для некоторых исполнений контактов).

• Частотный диапазон: предназначен для цепей постоянного и переменного тока частотой до ~3 МГц (низкочастотные разъёмы).

• Сопротивление изоляции: 5000 МΩ.

• Контактное сопротивление: значения порядка десятков миллиом (встречается ≤15 mΩ).

Механические и климатические параметры

• Диапазон рабочих температур: примерно от −60 °C до +85…+200 °C в зависимости от исполнения по теплостойкости (есть исполнения теплостойкостью до +200 °C).

• Ресурс (число циклов: сочленений/расчленений): около 500 циклов.

• Минимальная наработка/время наработки: упоминаются значения от 1 000 до 100 000 часов в зависимости от режима и температуры (в разных источниках разные испытательные критерии).

• Срок хранения: порядка 15–25 лет в зависимости от нормативной документации.

• Устойчивость к вибрации и ударам: выдерживает значительные вибрационные и ударные нагрузки (указываются диапазоны частот вибрации и ускорения при одиночных и многократных ударах).

Маркировка и расшифровка обозначения (кратко)

• 2РМГ — серия цилиндрических приборных разъёмов.

• 18 — условный (габаритный) размер корпуса.

• Б — блочное (приборное) исполнение корпуса.

• 7 — число контактов.

• Ш — вилка (штыревой штепсель).

• 1 — условный номер контактного набора (все контакты одного диаметра).

• Е2 — покрытие/покрытие контактов и вариант исполнения (например, Е — никелирование или химникель), дополнительная цифра/буква уточняет исполнение.

Климатическое исполнение и нормативы

• Разъёмы выпускают в климатических исполнениях, соответствующих нормам УХЛ и другим техническим условиям (например, ГЕ0.364.140ТУ и смежные ТУ).

• Герметичность присутствует в конструктивном исполнении (герметичный корпус, резьбовая фиксация сочленения).

Приёмка ОТК — типовые контрольные операции

• Внешний осмотр: отсутствие механических повреждений, целостность корпуса и изолятора, соответствие маркировке.

• Измерение электрических параметров: проверка контактного сопротивления (не более нормативного значения), сопротивления изоляции (обычно 5000 МΩ), диэлектрических испытаний напряжением в соответствии с ТУ.

• Механические проверки: проверка сопряжения с ответной частью (посадка, резьба), проверка на количество циклов (входной контроль ресурсных показателей) и проверка усилия на соединение/разъединение по нормативу.
