2РМГ18Б7Ш1Е2

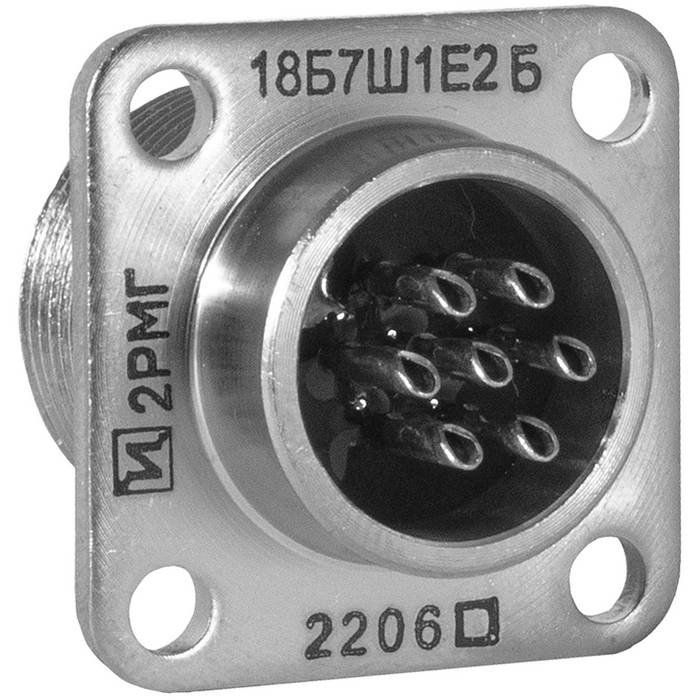

2РМГ18Б7Ш1Е2 — это герметичный цилиндрический низкочастотный штепсельный разъем типа «вилка», рассчитанный на 7 контактов и резьбовое сочленение. Его обычно используют в цепях постоянного, переменного и импульсного тока, где важны надежность, вибростойкость и защита от внешней среды.

Что означает обозначение

• 2РМГ — серия герметичных цилиндрических разъемов.

• 18 — условный размер корпуса.

• Б — блочное, панельное исполнение.

• 7 — количество контактов.

• Ш — вилка.

• 1 — сочетание контактов под штыревые контакты диаметром 1 мм.

• Е — покрытие контактов химическим никелем.

• 2 — теплостойкое исполнение до 200 °C.

Основные особенности

• Герметичное исполнение.

• Резьбовая фиксация соединения.

• Монтаж на панель.

• Корпус из алюминиевого сплава, изолятор из прессматериала.

• Контакты рассчитаны на пайку.

Ключевые параметры

• Напряжение: до 560 В.

• Ток: до 5 А на контакт, до 30 А на разъем.

• Диапазон рабочих температур: от -60 до +200 °C.

• Ресурс: до 500 сочленений-расчленений.

Где применяют

Такой разъем ставят в промышленной, радиоэлектронной и приборной аппаратуре, когда нужно прочное соединение с защитой от влаги и механических воздействий.
