Назначение соединителя 2РМГ18БПЭ7Ш1Е2

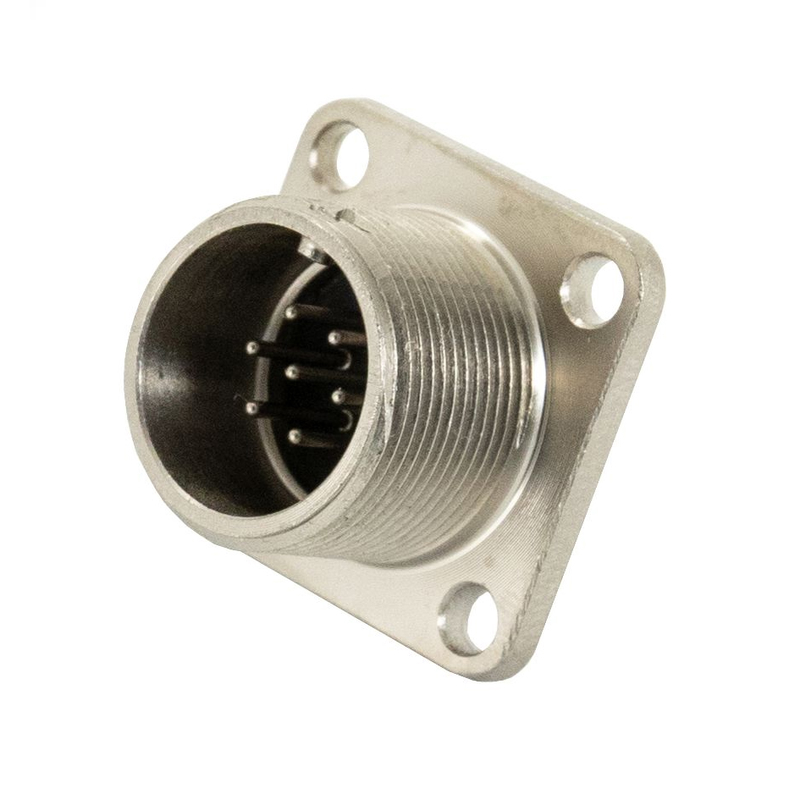

Электросоединитель 2РМГ18БПЭ7Ш1Е2 — это герметичная цилиндрическая вилка серии 2РМГ, предназначенная для низкочастотных электрических соединений в приборных и промышленных изделиях. Основное назначение изделия — обеспечение надёжного электрического контакта между блоками аппаратуры, кабельными сборками и панельными узлами там, где требуется герметичность и устойчивость к внешним климатическим воздействиям.

Соединитель рассчитан на работу в цепях постоянного тока, переменного тока с частотой до 3 МГц, а также в импульсных режимах. Такое сочетание делает его применимым в радиоэлектронной аппаратуре, системах связи, приборах и установках, где предъявляются повышенные требования к герметичности, а также к тропико- и климатоустойчивости по ГОСТ и техническим условиям.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМГ18БПЭ7Ш1Е2 построена по стандартной схеме обозначения соединителей данной серии, где каждый элемент указывает на конкретные свойства изделия:

• 2РМГ — тип соединителя: низкочастотный, цилиндрический, герметичный.
• 18 — условный размер корпуса.
• Б — блочный (приборный) корпус, монтируется на панели прибора.
• ПЭ — прямой патрубок для экранированного кабеля.
• 7 — количество контактов в разъёме.
• Ш1 — схема расположения контактных гнёзд и штырей по стандартной схеме.
• Е2 — никелевое покрытие контактов и теплостойкость до плюс 200 градусов Цельсия.

Исполнение с блочным корпусом позволяет закреплять вилку непосредственно на панели прибора, что упрощает компоновку аппаратуры и обеспечивает удобство подключения кабельных сборок. Прямой патрубок под экранированный кабель позволяет выполнить подключение с сохранением экранирования линии, что важно для снижения помех и паразитных наводок.

Технические характеристики

Ниже приведены подтверждённые электрические и эксплуатационные параметры соединителя 2РМГ18БПЭ7Ш1Е2:

• Количество контактов — 7 штук.
• Максимальное рабочее напряжение — не более 560 вольт постоянного или переменного напряжения.
• Максимальный ток на один контакт — не более 5 ампер.
• Суммарный ток через все контакты — не более 30 ампер.
• Электрическое сопротивление контактов — не более 15 миллиом.
• Сопротивление изоляции в нормальных условиях — не менее 5000 мегаом.
• Внутренняя ёмкость между контактами — не более 6 пикофарад.
• Рабочий диапазон частот по переменному току — до 3 мегагерц.

Малые значения переходного сопротивления контактов и внутренней ёмкости обеспечивают стабильную передачу сигнала и низкие потери в цепях питания и управления. Высокое сопротивление изоляции подтверждает пригодность изделия для работы в цепях, чувствительных к утечкам.

Условия эксплуатации и применение

Соединитель относится к герметичным исполнениям с климатическим исполнением УХЛ, условия эксплуатации которого определяются соответствующим ГОСТ. Он рассчитан на длительную работу при температуре до плюс 200 градусов Цельсия, на рассеивание тепла до заданного значения, а также на обеспечение вибро- и ударостойкости в условиях промышленного оборудования.

Благодаря герметичной конструкции, теплостойкости и стойкости к климатическим воздействиям соединитель 2РМГ18БПЭ7Ш1Е2 востребован в следующих областях:

1. Радиоэлектронная аппаратура и приборные комплексы, где требуется герметичный панельный разъём.
2. Системы связи и передачи сигналов, работающие в диапазоне до 3 мегагерц.
3. Промышленные установки и оборудование с повышенными требованиями к вибро- и ударостойкости.
4. Цепи постоянного и переменного тока, а также импульсные цепи с токами до 5 ампер на контакт.

Изделие монтируется на панели прибора, а подключение выполняется экранированным кабелем через прямой патрубок. Совокупность характеристик делает соединитель применимым как в стационарной аппаратуре, так и в условиях интенсивной эксплуатации, где важны герметичность, стабильность контакта и устойчивость к нагреву.
