Назначение разъема 2РМГ18БПЭ7Ш1Е2

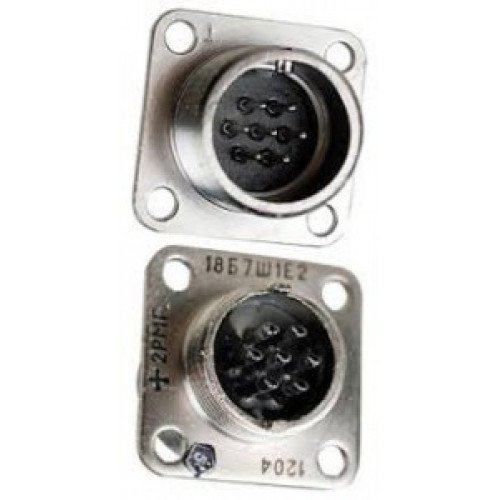

2РМГ18БПЭ7Ш1Е2 — это герметичная приборная вилка серии 2РМГ производства завода «Атлант-5». Изделие предназначено для надежного соединения электрических цепей переменного и постоянного тока в составе бортовых и приборных систем. Разъем выступает штыревой частью соединения, а ответной частью для него служит розетка 2РМТ.

Конструкция относится к цилиндрическим герметичным разъемам блочного типа. Такое исполнение позволяет монтировать вилку непосредственно на корпус прибора или блока, обеспечивая плотное механическое сопряжение и защиту контактной группы от внешней среды.

Расшифровка обозначения и конструктивные особенности

Маркировка несет полную информацию о параметрах изделия. Ниже приведена расшифровка кода, указанная производителем.

• 2РМГ — тип: цилиндрический герметичный разъем;
• 18 — посадочный диаметр корпуса, 18 мм;
• Б — блочный тип корпуса, приборное исполнение;
• ПЭ — патрубок прямой эластичный, вариант исполнения;
• 7 — количество контактов;
• Ш — вилка, то есть штыревой соединитель;
• 1 — диаметр контактов 1 мм;
• Е2 — исполнение по теплостойкости, рассчитанное на 200 градусов Цельсия.

Посадочный диаметр корпуса 18 мм и блочная компоновка делают вилку удобной для установки в ограниченном объеме приборной панели. Семь контактов диаметром 1 мм обеспечивают стабильный электрический контакт при многократных сочленениях.

Технические характеристики

Электрические параметры разъема рассчитаны на работу с умеренными и повышенными нагрузками в цепях до 3 МГц, включая импульсные токи. Максимальная токовая нагрузка составляет до 5 А на контакт, а суммарно по всем контактам — до 30 А. Рабочее напряжение достигает 560 В.

Ключевые эксплуатационные показатели:

• сопротивление контакта — не более 0,015 Ом;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс — не менее 1000 часов наработки;
• число циклов соединений — 500;
• срок хранения — 15 лет.

Низкое переходное сопротивление контакта и высокое сопротивление изоляции подтверждают пригодность вилки для ответственных цепей, где важна стабильность сигнала и минимальные потери.

Условия эксплуатации и стойкость к внешним воздействиям

Разъем выдерживает температуру от минус 60 до плюс 200 градусов Цельсия, что соответствует исполнению по теплостойкости Е2. Такая стойкость позволяет применять изделие в зонах с интенсивным нагревом и в условиях сильного мороза.

По механическим и климатическим нагрузкам заявлены следующие параметры: синусоидальная вибрация частотой до 5000 Гц с ускорением 490 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате, а также работа при пониженном давлении вплоть до 10 в степени минус 12 миллиметров ртутного столба.

Герметичность корпуса в сочетании с перечисленными характеристиками обеспечивает работоспособность вилки в жестких условиях эксплуатации.

Область применения

Благодаря герметичности и стойкости к экстремальным условиям разъем 2РМГ18БПЭ7Ш1Е2 востребован в авиации, приборостроении и военной технике. Он подходит для соединения цепей в бортовом оборудовании, измерительных и управляющих приборах, а также в системах, работающих при пониженном давлении и повышенных вибрациях.

Приемка, год выпуска и комплектация

Изделие имеет приемку «5», год выпуска — 2024. Товар поставляется в заводской упаковке. Артикул товара — 20033, категория — 2РМГ18, производитель — Атлант.
