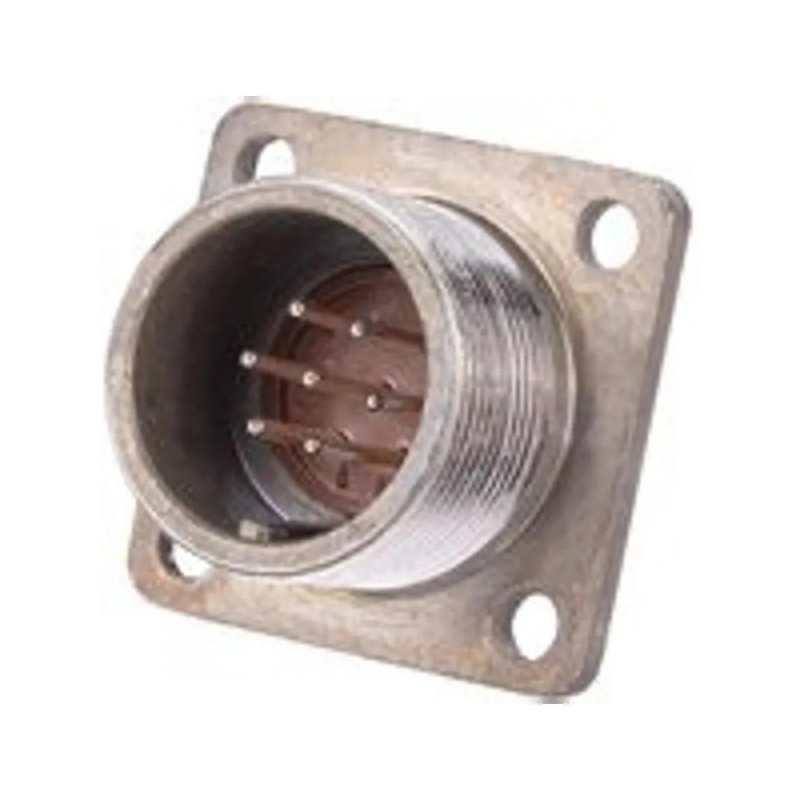

2РМГ18Б7Ш1В1 — герметичная приборная вилка серии 2РМГ для надежного подключения электрических цепей в промышленном, приборостроительном и специальном оборудовании. Разъем рассчитан на панельный монтаж, имеет семь штыревых контактов диаметром 1 мм и резьбовое сочленение, устойчивое к вибрациям и случайному расстыковыванию.

2РМГ18Б7Ш1В1: герметичный разъем для оборудования

Разъем 2РМГ18Б7Ш1В1 относится к цилиндрическим низкочастотным соединителям, применяемым для создания разъемных электрических соединений между блоками, жгутами и кабельными линиями. Исполнение «Г» указывает на герметизированную конструкцию, поэтому данная модификация особенно востребована там, где требуется защитить контактную группу от воздействия внешней среды.

Конструктивно изделие представляет собой вилку на блок без патрубка. Оно предназначено для установки на корпус прибора, шкаф, панель или другую неподвижную часть оборудования. Ответная часть соединителя закрепляется на кабеле или в составе ответного узла, после чего разъемы соединяются резьбовым способом.

Основные особенности конструкции

• Условный размер корпуса — 18.

• Контактная схема — 7 штыревых контактов.

• Диаметр контактов — 1,0 мм.

• Исполнение корпуса — приборное, для монтажа на панель.

• Конструкция — герметичная, без патрубка.

• Тип фиксации — резьбовое сочленение.

• Поляризация — одношпоночная, исключающая неправильную ориентацию при соединении.

• Способ электрического монтажа — пайка.

• Контакты являются извлекаемыми, что упрощает обслуживание и замену при ремонте.

Семь контактов позволяют передавать питание, сигналы управления, дискретные команды и измерительные цепи в пределах одного компактного соединителя. Одношпоночная поляризация помогает правильно сориентировать вилку и розетку при монтаже, снижая риск ошибок при подключении многожильных жгутов.

Электрические параметры

Для исполнений с семью контактами диаметром 1 мм характерны рабочее напряжение до 560 В и допустимая токовая нагрузка до 7 А на отдельный контакт. Суммарная нагрузка на соединитель может достигать 40 А при соблюдении требований к распределению токов, сечению проводников, качеству пайки и тепловому режиму.

Контактная система рассчитана на передачу постоянного и переменного тока. Цилиндрическая геометрия, резьбовая фиксация и прочная механическая конструкция делают 2РМГ18Б7Ш1В1 подходящим решением для аппаратуры, в которой важны устойчивость соединения и повторяемость электрических характеристик.

Применение разъема 2РМГ18Б7Ш1В1

Герметичная вилка 2РМГ18Б7Ш1В1 может использоваться в составе:

• промышленных систем автоматики и телемеханики;

• измерительных приборов и датчиковых комплексов;

• блоков управления и контроля;

• испытательного и лабораторного оборудования;

• транспортной, энергетической и специальной аппаратуры;

• кабельных жгутов, требующих надежного разъемного соединения;

• оборудования, эксплуатируемого при вибрациях, перепадах температуры или повышенной влажности.

В технической документации на отдельные блоки управления и измерительные устройства данный тип разъема указывается как интерфейс для внешних цепей и кабельных соединений, что подтверждает его применение в специализированной аппаратуре.

Что учитывать при проектировании

При выборе и монтаже 2РМГ18Б7Ш1В1 важно проверить совместимость с ответной частью по серии, размеру корпуса, контактной формуле и поляризации. Также следует учитывать назначение каждого из семи контактов, фактический ток по цепям, сечение подключаемых проводов, допустимый нагрев и требования к герметизации кабельной части соединения.

Качество пайки критично для надежности всего узла: необходимо исключить непропай, перегрев контактного изолятора, натяжение проводников и замыкания между соседними выводами. После сборки рекомендуется выполнять контроль распайки, сопротивления изоляции и правильности сочленения с ответным разъемом.

2РМГ18Б7Ш1В1 — практичный вариант герметичной приборной вилки с семиконтактной схемой для ответственных электрических соединений, где необходимы компактность, механическая фиксация и защита контактной группы.
