Назначение

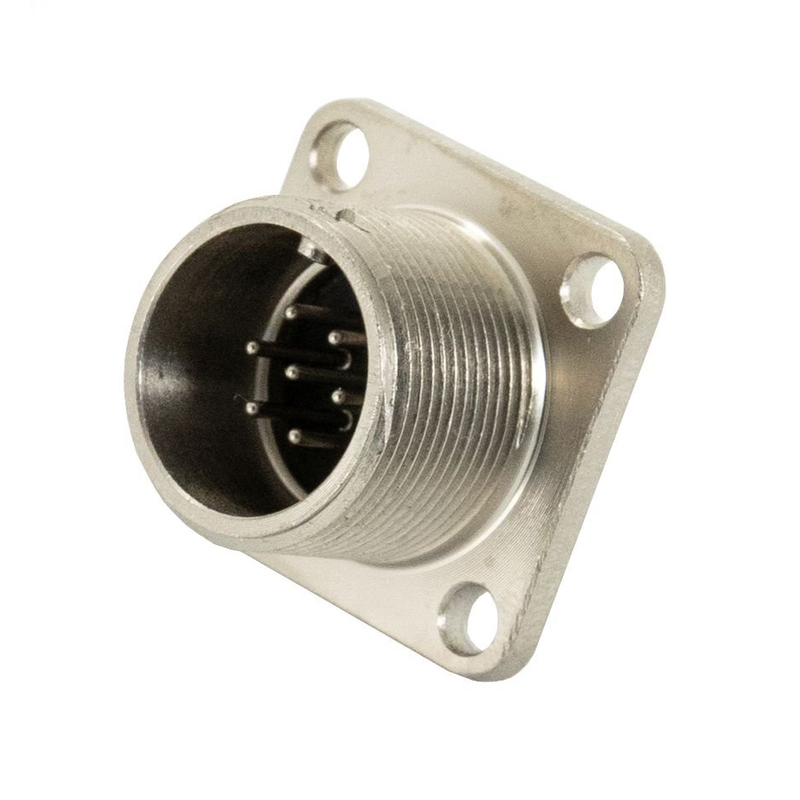

Соединитель 2РМГ18Б7Ш1Е2Б — это низкочастотный цилиндрический герметичный электрический разъём типа 2РМГ, выполненный в виде приборной вилки с блочным корпусом без патрубка. Изделие предназначено для коммутации постоянного, переменного (до частот порядка 3 МГц) и импульсного тока в бортовых и стационарных электро- и радиоэлектронных устройствах.

Разъём применяется там, где требуется надёжное низкочастотное соединение с герметичностью и высокой устойчивостью к вибрациям и температурным воздействиям: в радиоэлектронной аппаратуре, бортовых устройствах, промышленных и военных объектах. Обозначение «ОТК» относится к типу приёмки — приёмка ОТК предприятия-изготовителя. Один и тот же типоразмер 2РМГ18Б7Ш1Е2Б может поставляться по разным видам приёмки (ОТК, ВП, ОС и т. п.), но сама конструкция и коммутативные параметры при этом не меняются.

Расшифровка обозначения

• 2РМГ — тип соединителя: низкочастотный цилиндрический герметичный разъём.
• 18 — условный размер корпуса, посадочный диаметр около 18 мм.
• Б — вид корпуса «Б»: блочный, приборный, без патрубка.
• 7 — количество контактов.
• Ш — часть соединителя «Ш», то есть вилка.
• 1 — обозначение сочетания контактов, типовая схема заполнения.
• Е — покрытие контактов: химический никель.
• 2 — теплостойкость 200 °C.
• Б в конце — старое обозначение исполнения: изделие блочное, приборное, без левой резьбы.

Конструктивные особенности

Соединитель выполнен как герметичная цилиндрическая вилка с резьбовой фиксацией сочленённого положения относительно розетки. Поляризация обеспечивается одношпоночным шлицем на корпусах. Контакты устанавливаются в блочном корпусе «внутреннего» монтажа; монтаж проводов обычно объёмный, путём пайки. Число контактов — 7, они извлекаемого типа, диаметром около 1 мм.

Разъём рассчитан на многократное сочленение и расчленение — до нескольких сотен циклов — и предназначен для эксплуатации в жёстких механических и климатических условиях.

Технические характеристики

• Число контактов: 7, извлекаемого типа, диаметром около 1 мм.
• Рабочее напряжение: до 560 В переменного и постоянного тока.
• Ток на контакт: до примерно 5 А на один контакт; суммарный ток на соединитель — порядка десятков ампер в зависимости от условий охлаждения.
• Сопротивление контакта: не более примерно 15 мОм на один контакт.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Температурный диапазон: примерно от минус 60 °C до плюс 200 °C в зависимости от конкретных технических условий и варианта исполнения.
• Приёмка: ОТК.
• Год: 2025.

Применение

Изделие востребовано в бортовых и стационарных электро- и радиоэлектронных устройствах, промышленной аппаратуре и объектах, где необходима герметичная коммутация цепей постоянного, переменного и импульсного тока. Блочный приборный корпус без патрубка упрощает установку на панелях и в блоках аппаратуры, а резьбовая фиксация и одношпоночный шлиц обеспечивают надёжное сочленение и защиту от неверного подключения.

Поставка осуществляется в заводской упаковке, что подтверждает сохранность изделия при транспортировке и хранении.
