Назначение

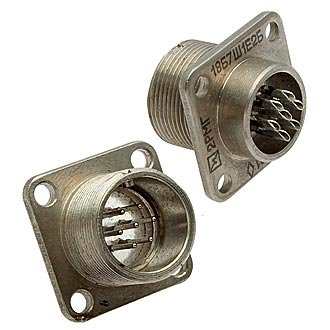

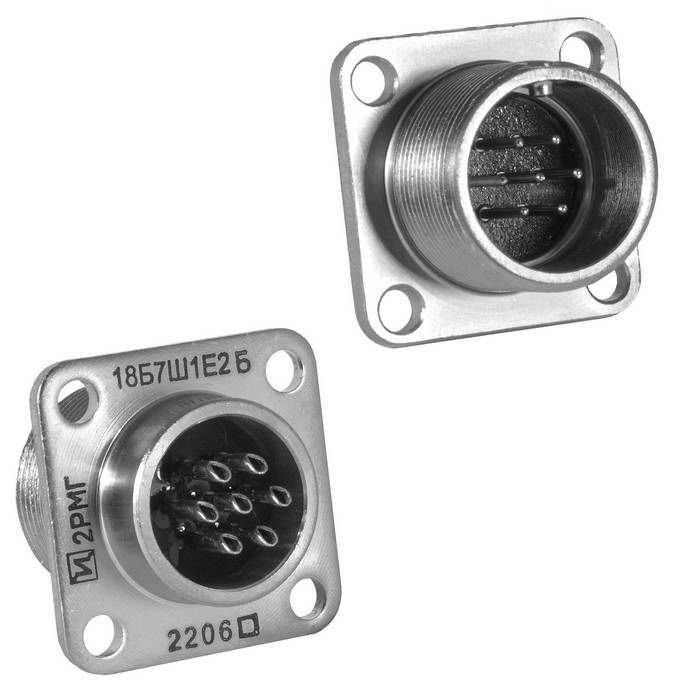

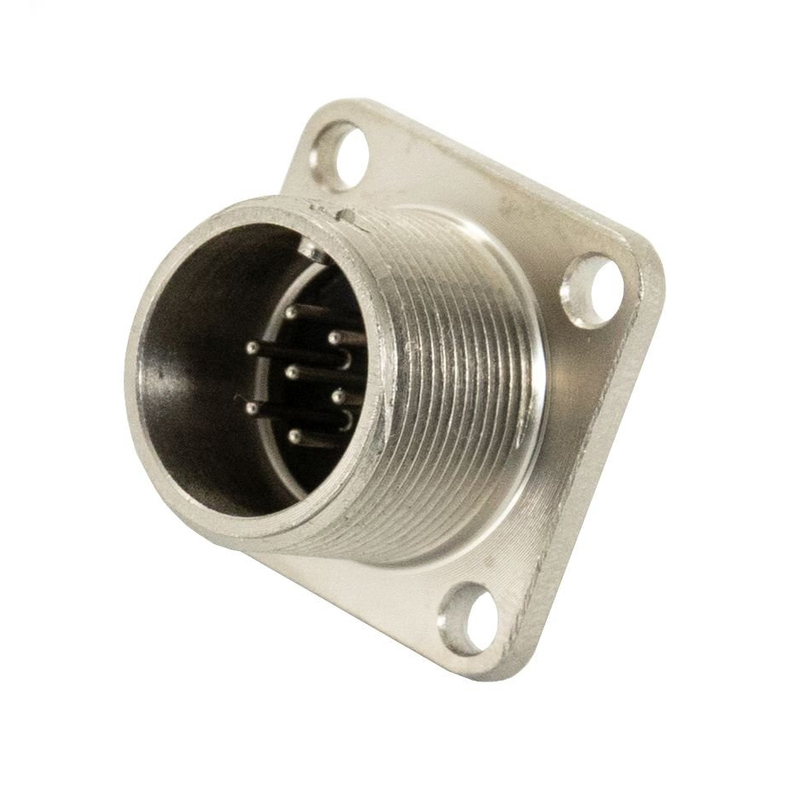

2РМГ18Б7Ш1Е2Б — это герметичная блочная приборная вилка производства «ОТК» из серии цилиндрических низкочастотных соединителей 2РМГ. Изделие предназначено для работы в электрических цепях постоянного, переменного тока частотой до 3 МГц и импульсного тока. Соединитель обеспечивает надёжную коммутацию в составе промышленного оборудования, приборов и систем, где требуются стойкость к вибрациям, ударам и экстремальным условиям эксплуатации.

Конструкция и расшифровка маркировки

Маркировка соединителя отражает его ключевые конструктивные признаки. Ниже приведена расшифровка обозначения.

• 2РМГ — тип соединителя, герметичный.
• 18 — условный размер корпуса, посадочный диаметр 18 мм.
• Б — блочный приборный корпус без левой резьбы.
• 7 — количество контактов, 7 штук диаметром 1 мм.
• Ш — вилка.
• 1 — сочетание контактов.
• Е — покрытие контактов химникелем.
• 2 — теплостойкость до плюс 200 градусов Цельсия.
• Б — блочный вариант исполнения.

Корпус соединителя имеет резьбовое соединение и одношпоночную поляризацию, что исключает неправильное сочленение. Вилка монтируется объёмным способом пайкой для внутреннего монтажа, без патрубка, в приборном исполнении. Сочленяется с кабельными розетками 2РМТ.

Технические характеристики

Соединитель рассчитан на рабочее напряжение до 560 В и ток до 5 А на контакт, при этом суммарная нагрузка на разъем достигает 30 А. Сопротивление контакта составляет не более 0,015 Ом, сопротивление изоляции — не менее 5000 МОм. Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия, климатическое исполнение УХЛ2.1.

Показатели надёжности и стойкости к механическим воздействиям:

• Количество сочленений-расчленений — 500.
• Синусоидальная вибрация — 1–5000 Гц при 490 м/с².
• Механический удар одиночный — 5000 м/с².
• Линейное ускорение — 2000 м/с².
• Наработка — 1000 ч.
• Срок сохраняемости — 15–25 лет.

Применение и особенности

Вилка применяется для внутреннего монтажа в промышленном оборудовании, приборах и системах, где необходимы устойчивые соединения, выдерживающие вибрации, удары и экстремальные условия. Благодаря герметичному блочному исполнению и теплостойкости до плюс 200 градусов Цельсия соединитель подходит для ответственных узлов, работающих в сложных климатических и механических режимах.

Приёмка изделия — «ОТК», что подтверждает заводской контроль качества. Год выпуска — 2025. Поставка осуществляется в заводской упаковке. Артикул товара — 20030, категория — 2РМГ18.
