Назначение соединителя 2РМГ18Б7Ш1Е2Б

2РМГ18Б7Ш1Е2Б — это герметичная приборная вилка цилиндрического типа из серии 2РМГ, предназначенная для соединения электрических цепей постоянного, переменного тока (до 3 МГц) и импульсных сигналов. Изделие применяется там, где требуется компактное блочное подключение с повышенной теплостойкостью и устойчивостью к вибрационным нагрузкам.

Конструктивно вилка имеет блочный корпус с посадочным диаметром 18 мм, рассчитана на пайку и внутренний монтаж и эксплуатируется в климате УХЛ2.1. Сочетание герметичного исполнения и теплостойкости до +200 °C делает её пригодной для работы в составе приборов, где соединитель испытывает нагрев и одновременно должен сохранять стабильность электрических параметров.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, заявленные для данной модели. Расшифровка обозначения и значения характеристик полностью соответствуют маркировке изделия.

• Тип: 2РМГ — герметичный цилиндрический соединитель.
• Посадочный диаметр: 18 мм.
• Корпус: Б — блочный, приборный, без патрубка; дополнительно блочный вариант.
• Количество контактов: 7.
• Исполнение по контактам: Ш — вилка (штыри).
• Диаметр контактов: 1 мм.
• Покрытие контактов: химникель (химический никель).
• Теплостойкость: 200 °C.
• Максимальное рабочее напряжение: 560 В.
• Ток на контакт: до 5 А.
• Сопротивление контакта: не более 0,015 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 °C до плюс 200 °C.
• Вибрация: диапазон 1–5000 Гц, ускорение до 490 м/с².
• Наработка: минимум 1000 часов; число сочленений: 500 циклов.
• Метод монтажа: объёмный, с пайкой; монтаж внутренний.
• Климатическое исполнение: УХЛ2.1.

Расшифровка обозначения

Маркировка 2РМГ18Б7Ш1Е2Б кодирует ключевые признаки изделия, что удобно при подборе и заказе.

• 2РМГ — тип: герметичный цилиндрический соединитель.
• 18 — посадочный диаметр, мм.
• Б — блочный корпус (приборный, без патрубка).
• 7 — количество контактов.
• Ш — вилка (штыри).
• 1 — диаметр контактов 1 мм.
• Е — покрытие: химический никель.
• 2 — теплостойкость 200 °C.
• Б — дополнительно блочный вариант.

Электрические параметры

Вилка рассчитана на рабочее напряжение до 560 В и ток до 5 А на контакт. Переходное сопротивление контакта не превышает 0,015 Ом, а сопротивление изоляции составляет не менее 5000 МОм. Такие показатели обеспечивают стабильность соединения как в цепях постоянного и переменного тока частотой до 3 МГц, так и при передаче импульсных сигналов.

Условия эксплуатации и механическая стойкость

Диапазон рабочих температур — от минус 60 °C до плюс 200 °C. Вилка выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с². Наработка составляет не менее 1000 часов, а ресурс сочленений — 500 циклов. Климатическое исполнение УХЛ2.1 допускает эксплуатацию в соответствующих условиях, а герметичное исполнение защищает контактную группу от неблагоприятных воздействий среды.

Применение и совместимость

Соединитель предназначен для соединения электрических цепей в приборах и блоках. Монтаж выполняется пайкой с внутренней стороны, что удобно при сборке компактных устройств. Вилка сочленяется с розетками 2РМТ; фиксация обеспечивается резьбовым соединением с одношпоночной поляризацией, которая исключает неправильное взаимное положение частей и повышает надёжность стыковки.

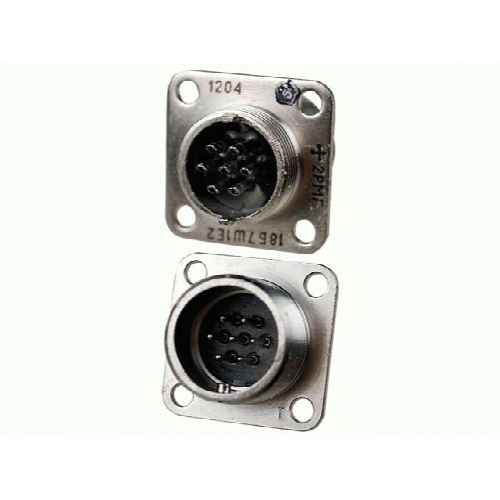

На фото показан вид вилки с 7 штыревыми контактами и маркировкой, что позволяет визуально идентифицировать исполнение по контактам и корпусу. Для подбора ответной части следует ориентироваться на совместимость с розетками 2РМТ и на одинаковый посадочный диаметр 18 мм.

Комплектация и сведения для заказа

В карточке товара приведены название 2РМГ18Б7Ш1Е2Б Электросоединитель, артикул 1107, категория 2РМГ18 и производитель Электросоединитель. Иные сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют, поэтому при заказе их следует уточнять отдельно. Все перечисленные технические значения — напряжение 560 В, ток до 5 А, сопротивление контакта не более 0,015 Ом, сопротивление изоляции не менее 5000 МОм, температура от минус 60 °C до плюс 200 °C, вибрация 1–5000 Гц с ускорением до 490 м/с², наработка не менее 1000 часов и 500 циклов сочленения — относятся именно к данному исполнению вилки 2РМГ18Б7Ш1Е2Б.
