Назначение и общее описание

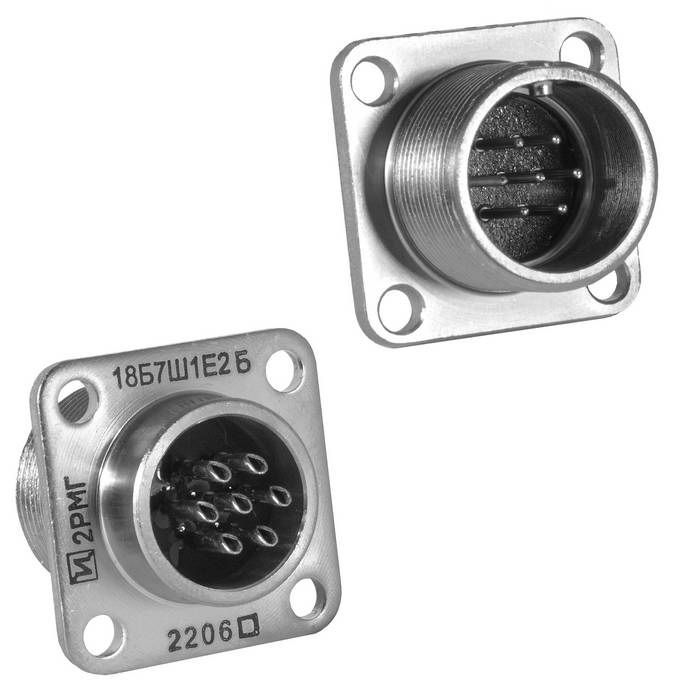

2РМГ18Б7Ш1Е2Б Атлант «ОТК» — герметичная блочная (приборная) вилка цилиндрического разъёма серии 2РМГ производства предприятия «Атлант». Изделие выпускается с приёмкой отдела технического контроля (ОТК), что подтверждает соответствие партии требованиям нормативной документации. Разъём предназначен для работы в электрических цепях постоянного тока (DC), переменного тока (AC) частотой до 3 МГц, а также в цепях импульсных токов. Конструкция рассчитана на внутренний (объёмный) монтаж, то есть установку внутри приборов, блоков и другого оборудования с ограниченным доступом к точке подключения.

Метод сочленения — резьбовой, что обеспечивает надёжную фиксацию ответных частей и стабильный электрический контакт при механических нагрузках. Корпус выполнен из стали с карболитовым основанием.

Технические характеристики и подтверждённые особенности

Разъём имеет условный размер корпуса 18 и 7 штыревых контактов (обозначение «Ш»). Используется сочетание контактов №1: все контакты диаметром 1,0 мм. Покрытие контактов — химический никель, индекс «Е». Индекс «2» обозначает теплостойкость до +200 °C. Исполнение «Б» означает отсутствие кожуха и левой резьбы.

• Сопротивление контактов — не более 15 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Герметичность: утечка воздуха при перепаде давления до 1,5 кгс/см² не допускается.
• Количество циклов соединений-расчленений — до 500.
• Минимальная наработка — 1000 часов при температуре +200 °C или 1500 часов при +100 °C.
• Срок сохраняемости — 25 лет.
• Климатическое исполнение — УХЛ (умеренный и холодный климат).

Условия эксплуатации

Изделие работоспособно при температурах от минус 60 до плюс 200 °C, при относительной влажности до 98 % при температуре +25 °C и при атмосферном давлении от 1,34 умноженного на 10 в минус десятой степени Па до 50,6 умноженного на 10 в четвёртой степени Па. Разъём выдерживает воздействие вибрации в диапазоне от 5 до 5000 Гц, ускорение до 500 метров на секунду в квадрате и толчки до 5000 метров на секунду в квадрате.

Применение и комплектация

Благодаря герметичности, широкому температурному диапазону и устойчивости к вибрационным и ударным нагрузкам вилка 2РМГ18Б7Ш1Е2Б востребована в приборостроении, авиационной и космической технике, а также в промышленном оборудовании, где требуется надёжное электрическое соединение при жёстких условиях эксплуатации. Резьбовое сочленение упрощает монтаж и обслуживание внутри блока. Поставка осуществляется в заводской упаковке.

• Приёмка: «ОТК».
• Год выпуска: 2026.
• Артикул: 20029.
• Категория: 2РМГ18.
• Производитель: «Атлант».
