Назначение разъёма 2РМГ18Б7Ш1Е2Б

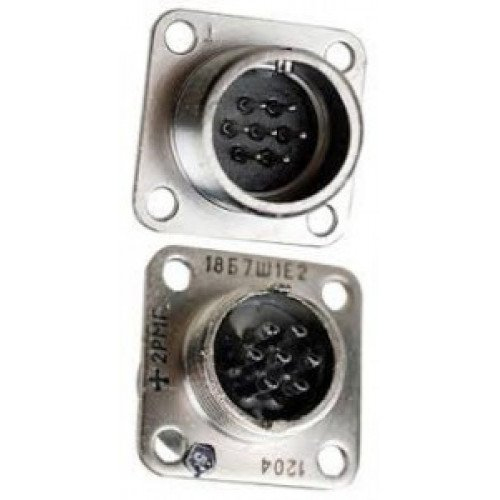

Разъём 2РМГ18Б7Ш1Е2Б «Атлант» «ОТК» — это цилиндрический герметичный низкочастотный соединитель серии 2РМГ, изготовленный в виде блочной (приборной) вилки для внутреннего объёмного монтажа. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до порядка 3 мегагерц и импульсного тока. Применяется в промышленном и радиоэлектронном оборудовании, где требуется компактное штыревое соединение с повышенной теплостойкостью и надёжной герметизацией.

Конструктивно вилка не имеет кожуха и левой резьбы, что позволяет вести прямой монтаж непосредственно в корпусе прибора. Такое исполнение удобно для встраиваемых блоков, пультов, стоек и другой аппаратуры, где соединитель должен занимать минимум места и фиксироваться в объёме устройства.

Расшифровка маркировки и подтверждённые особенности

Обозначение 2РМГ18Б7Ш1Е2Б построено на базовой маркировке серии 2РМГ и раскрывает ключевые параметры изделия:

• 2РМГ18 — типоразмер соединителя с посадочным диаметром корпуса порядка 18 миллиметров.
• Б — корпус блочный (приборный), без левой резьбы.
• 7 — количество контактов, обычно штыревых.
• Ш1 — вилка (штыревая часть) с сочетанием контактов номер 1, все контакты одинакового диаметра, обычно 1 миллиметр.
• Е — покрытие контактов химическим никелем.
• 2 — теплостойкость до порядка 200 градусов Цельсия, что допускает применение разъёма в изделиях с повышенным нагревом.
• Б в конце обозначения дополнительно подтверждает блочное исполнение.
• «ОТК» — вид приёмки: приёмка отделом технического контроля завода-изготовителя.

Корпус изделия стальной металлический, изолятор карболитовый или стеклокерамический, расположенный внутри блочного корпуса. Климатическое исполнение рядового 2РМГ относится к УХЛ — умеренный и холодный климат, с диапазоном рабочих температур приблизительно от минус 60 до плюс 200 градусов Цельсия, что характерно для большинства разъёмов этой серии.

Технические характеристики и применение

Сопротивление контактов в типовых разъёмах 2РМГ с диаметром 1 миллиметр не превышает 15 миллиом, сопротивление изоляции в нормальных условиях составляет порядка 5000 мегаом. Разъёмы серии 2РМГ герметизированы и обеспечивают герметичность при перепаде давления до 1,5 килограмм-силы на квадратный сантиметр, утечка воздуха не допускается.

Назначенный ресурс составляет до нескольких сотен циклов сочленения-расчленения, обычно до 500 циклов. Сроки сохраняемости при правильном хранении могут достигать порядка 25 лет. Поставка осуществляется в заводской упаковке, год выпуска — 2025, приёмка — «ОТК».

Благодаря сочетанию герметичности, теплостойкости до 200 градусов Цельсия и стального корпуса разъём 2РМГ18Б7Ш1Е2Б востребован в приборостроении, промышленной автоматике, радиоэлектронной аппаратуре и других областях, где необходимы надёжные блочные соединения с внутренним объёмным монтажом и повышенной устойчивостью к нагреву и перепадам давления.
