Назначение

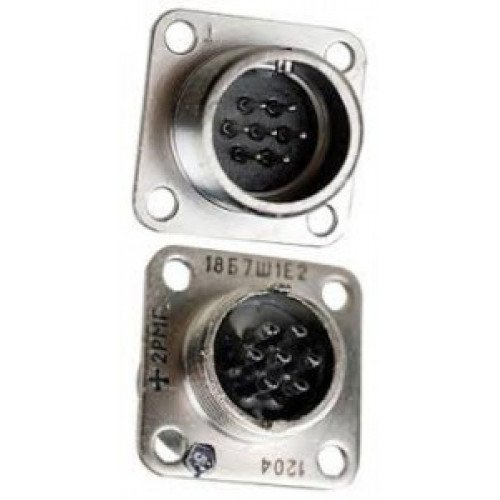

2РМГ18Б7Ш1Е2Б «Атлант» «5» — герметичная низкочастотная приборная вилка серии 2РМГ, предназначенная для внутреннего монтажа в электро‑ и радиоаппаратуре, эксплуатируемой в жёстких климатических и вибрационных условиях. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150‑69. Изделие относится к ряду цилиндрических герметичных низковольтных разъёмов и применяется в составе парного сочленения с розеткой 2РМТ.

Расшифровка обозначения

Маркировка содержит полную информацию о конструкции и исполнении соединителя:

• 2РМГ — тип соединителя: герметичный цилиндрический разъём.
• 18 — условный размер корпуса, посадочный диаметр около 18 мм.
• Б — вид корпуса: блочный (приборный) без левой резьбы, предназначен для монтажа на печатной плате или в корпусе прибора.
• 7Ш — вилка с 7 контактами; изоляторы обычно выполнены из пресс‑материала КМК‑218Л.
• 1Е2 — покрытие контактов: хим‑никель или никель, теплостойкость 200 °C.
• Б «5» — дополнительный индекс; «5» указывает на вид приёмки (контроль, типовой или приёмочно‑сдаточный) по технической документации Атлант‑2018.

Технические характеристики

Количество контактов — 7, диаметр контакта 1 мм, штыри изготавливаются из ковара. Максимальный ток на один контакт — до 5 А, суммарный ток на соединитель — до 30 А. Максимальное рабочее напряжение постоянного и переменного тока до частот порядка нескольких кГц — до примерно 560 В.

Сопротивление контакта не более 0,015 Ом, сопротивление изоляции в нормальных условиях не менее 5000 МОм. Диапазон рабочих температур — обычно от минус 60 °C до плюс 200 °C, что позволяет использовать разъём в условиях повышенной температуры и вибрации.

Механические параметры и ресурс

Крепление и сочленение — резьбовое, с одношпоночной поляризацией корпусов, что обеспечивает надёжную герметичность и фиксацию положения. Устойчивость к механическим нагрузкам включает допустимую синусоидальную вибрацию, удары (одиночные до порядка 5000 м/с² и многократные до 1000 м/с²), а также линейное ускорение до 2000 м/с².

Ресурс изделия — не менее 500 сочленений‑расчленений, минимальный срок сохраняемости — порядка 15 лет.

Применение

Вилка применяется в составе парного сочленения с розеткой 2РМТ для внутреннего монтажа в электро‑ и радиоаппаратуре. Благодаря герметичной конструкции, широкому температурному диапазону и стойкости к вибрационным и ударным нагрузкам соединитель востребован в приборах, работающих в жёстких климатических условиях.

Поставка осуществляется в заводской упаковке. Приёмка — «5», год выпуска — 2025. Артикул — 20027.
