Назначение и общее описание

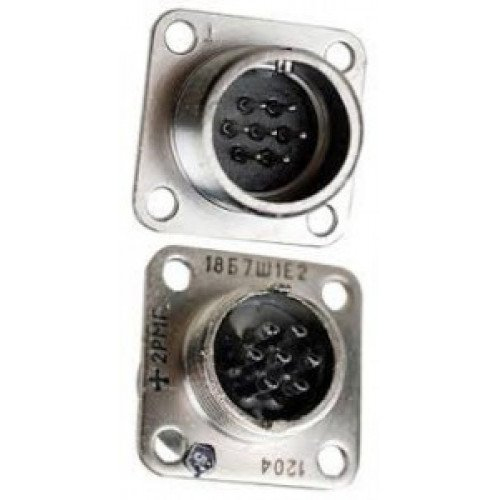

2РМГ18Б7Ш1Е2Б Атлант «5» — это герметичный цилиндрический низкочастотный разъём-вилка приборного (блочного) типа с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного токов в различных устройствах, включая промышленное оборудование. Разъём относится к категории 2РМГ18 и выпускается производителем Атлант под артикулом 20026.

Конструкция предусматривает блочное исполнение, то есть монтаж непосредственно на корпус прибора или устройства. Резьбовая фиксация обеспечивает надёжное механическое соединение ответных частей и предотвращает самопроизвольное разъединение при вибрационных и ударных нагрузках. Поляризация выполнена одношпоночной, что исключает неправильную стыковку контактов. Климатическое исполнение — УХЛ2.1, что подтверждает пригодность изделия для эксплуатации в умеренном и холодном климате при размещении под навесом или внутри помещений.

Подтверждённые технические характеристики

Разъём имеет 7 контактов и условный размер корпуса 18. Покрытие контактов — никель, что обозначено в маркировке буквой Е. Исполнение 2 указывает на теплостойкость до 200 градусов Цельсия. Ниже перечислены основные параметры изделия.

• Количество контактов: 7.
• Условный размер корпуса: 18.
• Тип: герметичный цилиндрический низкочастотный разъём-вилка приборного (блочного) типа.
• Фиксация: резьбовая.
• Покрытие контактов: никель.
• Теплостойкость: до 200 градусов Цельсия (исполнение 2).
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, а в зависимости от исполнения — до плюс 200 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальное рабочее напряжение: до 560 В.
• Частота: до 3 МГц.
• Токовая нагрузка на контакт: до 20 А (для максимального диаметра).
• Ресурс соединений: 500 циклов.
• Поляризация: одношпоночная.
• Климатическое исполнение: УХЛ2.1.

Механическая и климатическая стойкость

Изделие выдерживает синусоидальную вибрацию в диапазоне от 5 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Одиночный удар — 5000 метров на секунду в квадрате, многократный удар — 1000 метров на секунду в квадрате. Такие параметры подтверждают пригодность разъёма для эксплуатации в условиях интенсивных механических нагрузок, характерных для промышленного оборудования и транспортной техники.

Срок хранения изделия составляет 15 лет, а наработка — не менее 1000 часов. Совокупность механических и климатических характеристик позволяет применять разъём в ответственных цепях, где требуется стабильность электрического контакта и герметичность соединения.

Применение и приёмочные данные

Разъём предназначен для электрических цепей постоянного, переменного и импульсного токов в различных устройствах, включая промышленное оборудование. Благодаря герметичному исполнению, теплостойкости и стойкости к вибрации и ударам изделие востребовано в приборостроении, системах управления, измерительной технике и других областях, где предъявляются повышенные требования к надёжности коммутации.

Приемка изделия — «5», год выпуска — 2019. Поставка осуществляется в заводской упаковке.
