Назначение разъема 2РМГ18Б7Ш1Е2

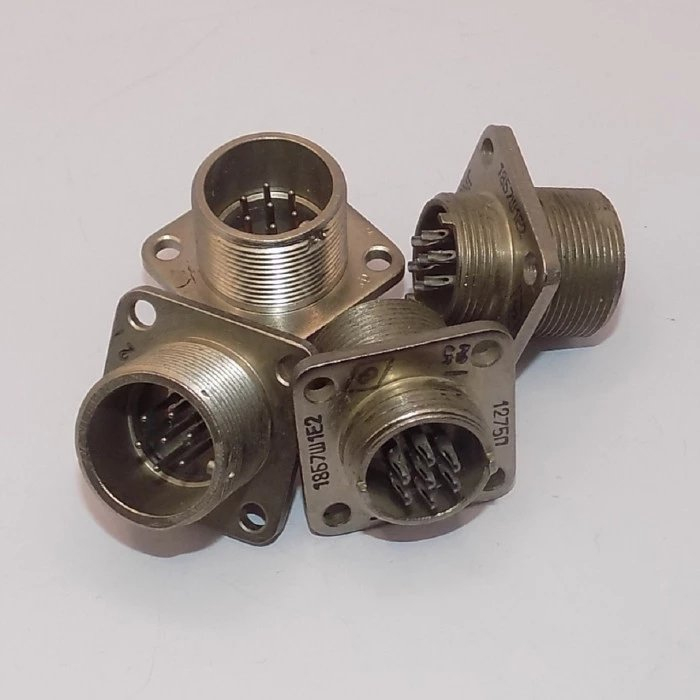

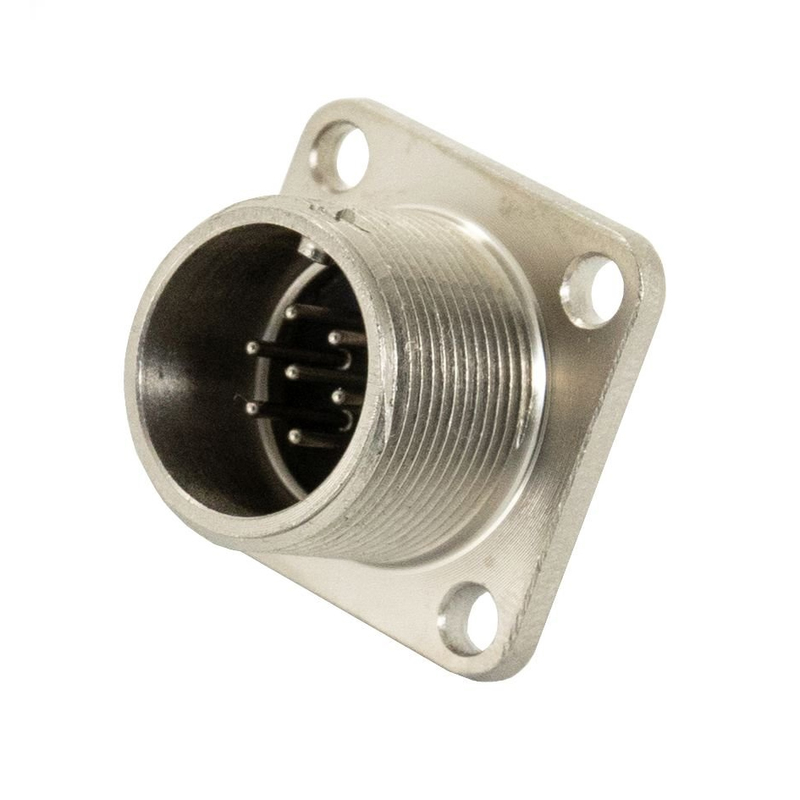

Вилка блочная 2РМГ18Б7Ш1Е2 относится к серии герметичных цилиндрических соединителей 2РМГ и предназначена для установки в приборную (блочную) часть радиоэлектронной аппаратуры. Изделие монтируется непосредственно на корпус прибора или на печатную плату и служит для коммутации электрических цепей постоянного и переменного тока в стационарной и возимой аппаратуре.

Разъем рассчитан на применение в устройствах, работающих в условиях умеренного и холодного климата, что подтверждается климатическим исполнением УХЛ. Конструкция обеспечивает надежное сочленение с ответной кабельной розеткой соответствующего типономинала и герметизацию места установки, исключающую проникновение пыли и влаги внутрь корпуса оборудования.

Подтвержденные технические особенности

Расшифровка условного обозначения 2РМГ18Б7Ш1Е2 дает полное представление о конструктивных и эксплуатационных характеристиках соединителя:

• 2РМГ — герметичный цилиндрический разъем рядного типа;
• 18 — условный диаметр корпуса, посадочный диаметр около 18 мм;
• Б — блочный (приборный) корпус без левой резьбы, предназначенный для монтажа в приборную часть;
• 7 — количество контактов — 7 штук;
• Ш — вилка (приборная, устанавливается на плату или корпус);
• 1 — все контакты имеют диаметр 1,0 мм и являются извлекаемыми;
• Е — покрытие контактов химическим никелем;
• 2 — теплостойкость до плюс 200 градусов Цельсия.

Электрические параметры разъема обеспечивают его работоспособность в широком диапазоне нагрузок. Рабочее напряжение достигает 560 В как для переменного, так и для постоянного тока. Максимальный ток составляет до 5 А на один контакт и до 30 А суммарно на весь соединитель. Диапазон рабочих частот — до 3 МГц, что позволяет использовать изделие в цепях переменного и импульсного тока. Сопротивление изоляции составляет не менее 5000 МОм, гарантируя высокую степень электрической развязки между контактами и корпусом.

Применение и условия эксплуатации

Разъем 2РМГ18Б7Ш1Е2 предназначен для работы в составе приборной части оборудования, где требуется компактное герметичное соединение с числом цепей до семи. Типовые области применения включают измерительную технику, промышленную автоматику, связное оборудование, блоки питания и управления, а также бортовую аппаратуру транспортных средств.

Температурный диапазон эксплуатации составляет примерно от минус 60 до плюс 85 градусов Цельсия для окружающей среды, при этом конструкция допускает кратковременную теплостойкость до плюс 200 градусов Цельсия, что подтверждается индексом «2» в обозначении. Такое сочетание характеристик позволяет применять соединитель в аппаратуре, подвергающейся значительным перепадам температур.

Монтаж вилки осуществляется непосредственно в отверстие корпуса прибора или на печатную плату. Блочное исполнение корпуса без левой резьбы упрощает установку в ограниченном пространстве и обеспечивает жесткую фиксацию соединителя относительно приборной панели. Все семь контактов диаметром 1,0 мм являются извлекаемыми, что облегчает ремонт и замену отдельных контактных элементов без демонтажа всего разъема.

Конструктивные преимущества

Герметичная конструкция серии 2РМГ обеспечивает защиту внутренних контактных элементов от воздействия внешней среды. Покрытие контактов химическим никелем повышает коррозионную стойкость и стабильность переходного сопротивления в течение всего срока службы. Извлекаемые контакты позволяют выполнять перемонтаж кабельной части без замены корпуса, что снижает эксплуатационные расходы.

Соединитель совместим со стандартными ответными частями серии 2РМГ соответствующего типономинала, что обеспечивает взаимозаменяемость с ранее выпущенным оборудованием. Благодаря рядной компоновке контактов достигается высокая плотность монтажа при сохранении надежности электрического соединения.
