Назначение изделия

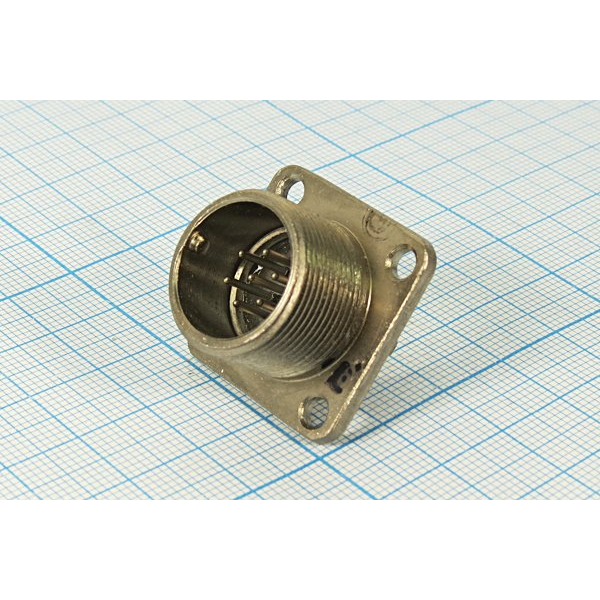

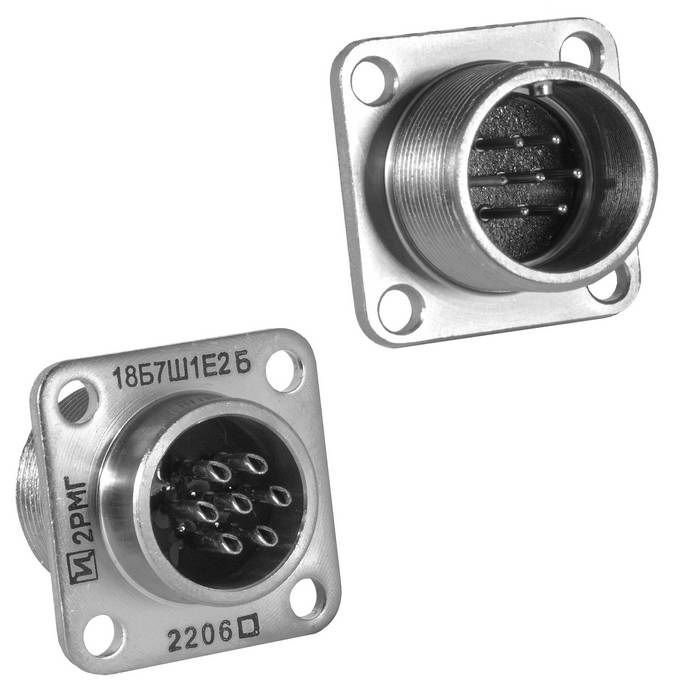

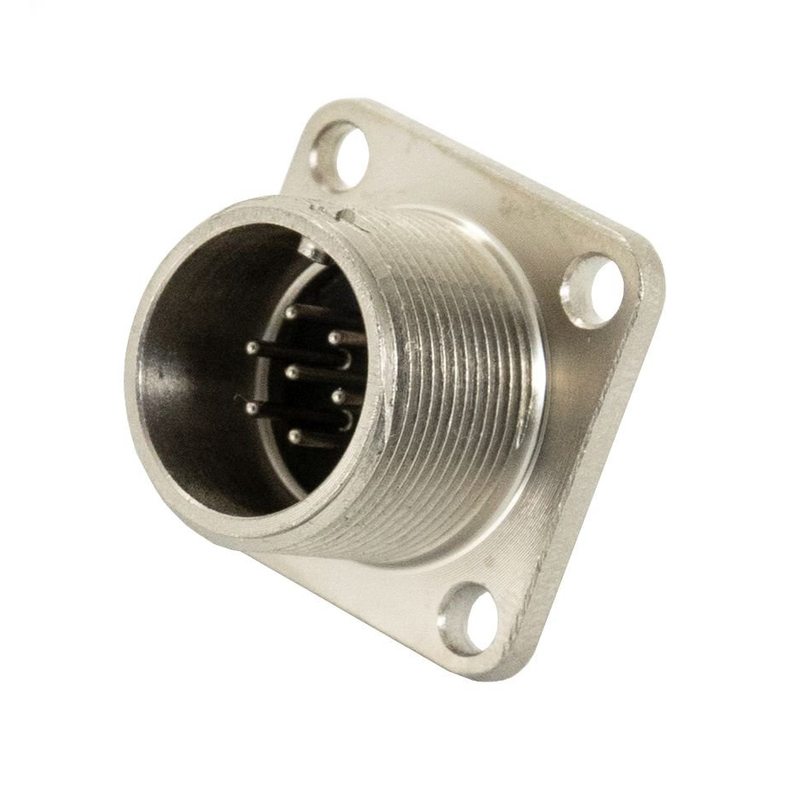

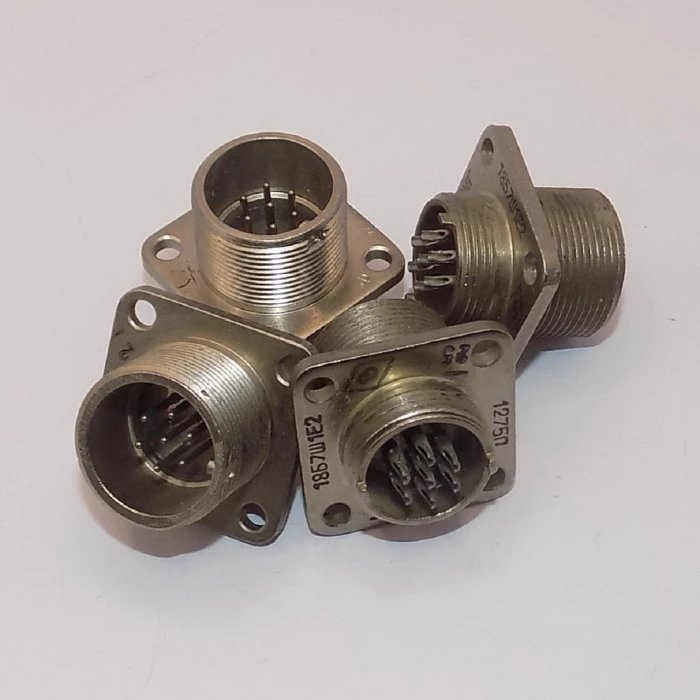

2РМГ18Б7Ш1Е2 представляет собой герметизированную низкочастотную цилиндрическую блочную вилку семейства разъёмов 2РМГ. Устройство предназначено для соединения электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Изделие применяется преимущественно в промышленной и радиоэлектронной аппаратуре, где требуется надёжный виброустойчивый контакт с резьбовой фиксацией ответной части.

Разъём рассчитан на монтаж на панель или корпус оборудования и используется в составе приборных соединений, обеспечивающих стабильное электрическое сопряжение в условиях механических нагрузок и вибраций. Герметичное исполнение расширяет область применения изделия в аппаратуре, работающей в сложных условиях окружающей среды.

Расшифровка условного обозначения

Маркировка 2РМГ18Б7Ш1Е2 содержит информацию о конструктивных особенностях и характеристиках разъёма:

• 2РМГ — разъём низкочастотный цилиндрический, герметичный, общего применения;
• 18 — условный диаметр корпуса, соответствующий диаметру посадочного отверстия около 18 мм;
• Б — блочная вилка, приборное исполнение для монтажа на панель;
• 7 — количество контактов в изделии;
• Ш — штепсельный разъём, вилка;
• 1 — вариант исполнения, определяющий посадочное место и тип контактов;
• Е — материал контактных стержней, как правило, никель или другое стойкое покрытие;
• 2 — вариант теплостойкости, рабочая температура до примерно 200 градусов Цельсия.

Конструкция и материалы

Корпус вилки выполнен из алюминиевого сплава АЛ-11 без специального покрытия, цвет — металлик. Конструкция корпуса обеспечивает механическую прочность и устойчивость к внешним воздействиям при сохранении умеренной массы изделия.

Изолятор изготовлен из пресс-материала на основе стеклокомпозита КМК-218Л, цвет — чёрный. Данный материал обеспечивает необходимые диэлектрические свойства и стабильность характеристик в рабочем диапазоне температур.

Электрический монтаж проводов к контактам осуществляется методом пайки, что обеспечивает надёжное и долговечное соединение проводников с контактными элементами разъёма.

Монтаж и установка

Крепление вилки на панель выполняется резьбовым способом с использованием накидной гайки с резьбой M18 на 1 мм. Фланец изделия имеет толщину около 2,5 мм, что обеспечивает необходимую жёсткость посадочного места при монтаже.

Расстояние между установочными крепёжными отверстиями составляет 20 мм, диаметр этих отверстий — 3,5 мм. Указанные параметры позволяют точно спланировать посадочное место на панели оборудования при проектировании.

Габаритные размеры и масса

Габаритные размеры корпуса ориентировочно составляют 27 на 27 на 26,5 мм (длина, ширина и высота соответственно). Масса изделия находится в пределах 24–27 г в зависимости от конкретного производителя и года выпуска. Компактные габариты и небольшая масса позволяют использовать разъём в плотных компоновках радиоэлектронной аппаратуры.

Применение

Блочная вилка 2РМГ18Б7Ш1Е2 применяется для коммутации электрических цепей в промышленном оборудовании, измерительных приборах, системах автоматики и радиоэлектронной аппаратуре. Резьбовая фиксация ответной части обеспечивает защиту соединения от самопроизвольного размыкания при вибрационных и ударных нагрузках.

Теплостойкое исполнение с рабочей температурой до примерно 200 градусов Цельсия допускает эксплуатацию в составе оборудования с повышенным тепловыделением. Герметизированная конструкция разъёма ограничивает влияние внешней среды на контактную группу, способствуя стабильной работе соединения в течение длительного времени.
