Назначение и область применения

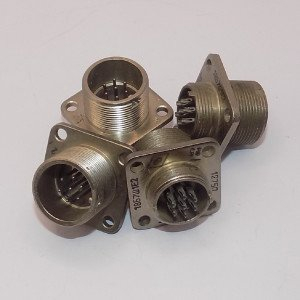

2РМГ18Б7Ш1Е2 — герметичная приборная вилка цилиндрического типа серии 2РМГ производства «ОТК». Изделие предназначено для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока в составе приборов, блоков и кабельных сборок. Соединитель применяется там, где требуется надёжное электрическое соединение в сложных условиях эксплуатации, включая работы в условиях вакуума до 10 в минус двенадцатой степени миллиметра ртутного столба и при экстремальных температурах. Объёмный внутренний монтаж пайкой позволяет использовать вилку в аппаратуре с плотной компоновкой и ограниченным пространством для подключения проводников.

Технические характеристики

Конструкция вилки обеспечивает стабильные параметры передачи сигнала и питания. Ниже приведены подтверждённые характеристики изделия.

• Число контактов — 7, диаметр каждого контакта — 1 мм.
• Посадочный диаметр корпуса — 18 мм.
• Рабочее напряжение — до 560 В.
• Максимальный ток на контакт — до 5 А, суммарная токовая нагрузка — до 30 А.
• Сопротивление контакта — не более 0,015 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Температура эксплуатации — от минус 60 градусов Цельсия до плюс 200 градусов Цельсия.
• Стойкость к вибрации — диапазон 1–5000 Гц при ускорении 490 метров на секунду в квадрате.
• Стойкость к ударам — до 5000 метров на секунду в квадрате.
• Стойкость к линейному ускорению — 2000 метров на секунду в квадрате.
• Ресурс — 1000 часов наработки и 500 циклов соединений.
• Срок сохраняемости — 15 лет.
• Климатическое исполнение — УХЛ2.1.

Конструктивные особенности и расшифровка обозначения

Вилка имеет металлический корпус со штыревыми контактами. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает механическую фиксацию. Монтаж выполняется объёмным внутренним способом пайкой. Покрытие контактов — химникель, обеспечивающее коррозионную стойкость и стабильность переходного сопротивления.

Обозначение 2РМГ18Б7Ш1Е2 расшифровывается следующим образом:

1. 2РМГ — тип соединителя, герметичный цилиндрический.
2. 18 — посадочный диаметр корпуса в миллиметрах.
3. Б — блочный корпус.
4. 7 — число контактов.
5. Ш — вилка.
6. 1 — диаметр контактов 1 мм.
7. Е — покрытие химникель.
8. 2 — теплостойкость до 200 градусов Цельсия.

Приёмка и комплектация

Товар поставляется с приёмкой «ОТК», год выпуска — 2025. Изделие поступает в заводской упаковке, что подтверждает сохранность параметров при транспортировке и хранении. Артикул позиции — 20025, категория — 2РМГ18. Перед установкой рекомендуется визуально проверить состояние корпуса, контактов и резьбовой части сочленения.
