Назначение соединителя 2РМГ18Б7Ш1Е2

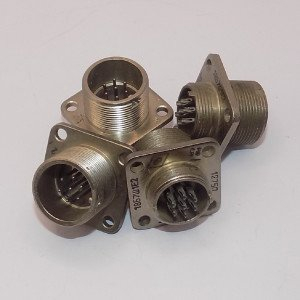

Соединитель 2РМГ18Б7Ш1Е2 — это семиконтактная герметичная приборная вилка из серии цилиндрических низковольтных разъёмов 2РМГ. Изделие предназначено для коммутации электрических цепей постоянного, переменного (до нескольких мегагерц) и импульсного токов. Основное назначение — обеспечение надёжного электрического соединения сигнальных и силовых цепей в промышленной, авиационной, военной и аналогичной аппаратуре, где предъявляются повышенные требования к герметичности, вибростойкости и стабильности контакта.

Артикул изделия — 20024, категория — 2РМГ18. Соединитель поставляется в заводской упаковке.

Подтверждённые технические особенности

Конструкция соединителя обеспечивает стабильные электрические параметры и механическую прочность при эксплуатации в жёстких условиях. Ниже приведены характеристики, подтверждённые для данной модели.

• Количество контактов — 7, диаметр контактного стержня — 1 миллиметр.
• Каждый контакт рассчитан на ток до 5 А, суммарный ток через соединитель — до 30 А.
• Рабочее напряжение — до 500–560 В постоянного и переменного тока в зависимости от конкретного исполнения.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Сопротивление контакта — не более 0,015 Ом, что обеспечивает низкие потери и высокую стабильность соединения.
• Исполнение по теплостойкости — до +200 °C (существуют также менее жаростойкие варианты на 100 °C).
• Температурный диапазон окружающей среды — приблизительно от −60 °C до +180…200 °C.
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, что означает герметичный конструктив, пригодный для работы в условиях повышенной влажности и перепадов давления.
• Соединение — резьбовое, фиксация корпусов с одношпоночной поляризацией.
• Корпус выполнен по типу «блочный» (буква Б), посадочный диаметр — 18 миллиметров.

Маркировка «ОТК» и приёмка

Маркировка «ОТК» в обозначении указывает на приёмку отделом технического контроля предприятия-изготовителя. Это один из стандартных вариантов приёмки; другие могут быть, например, «ВП», «ОС», «ОСМ». Технические характеристики изделия при этом не меняются.

Год выпуска — 2025. Приёмка — «ОТК».

Применение

Соединитель применяется в промышленной, авиационной, военной и аналогичной аппаратуре, где требуется герметичное, вибростойкое и надёжное низкочастотное соединение сигнальных и силовых цепей. Благодаря герметичному конструктиру и климатическому исполнению УХЛ2.1 изделие пригодно для эксплуатации в условиях повышенной влажности и перепадов давления.

Резьбовое соединение с одношпоночной поляризацией исключает ошибку при стыковке и обеспечивает механическую фиксацию корпусов. Низкое сопротивление контакта и высокое сопротивление изоляции делают соединитель пригодным для ответственных цепей, где важны стабильность параметров и минимальные потери.

В серии 2РМГ существуют также исполнения с другим количеством контактов, что позволяет подобрать соединитель под конкретную задачу в рамках одной конструктивной серии.
