2РМГ18Б7Ш1Е2 — герметичная приборная вилка для ответственных соединений

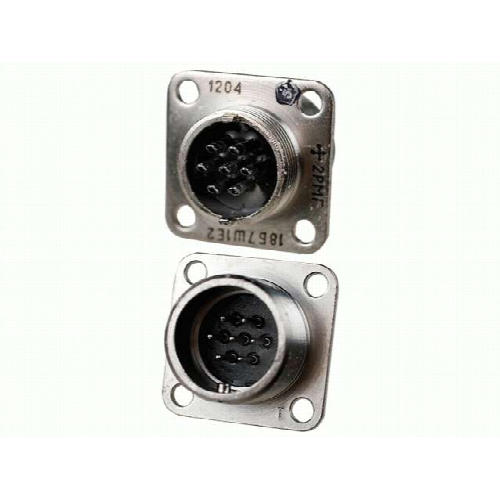

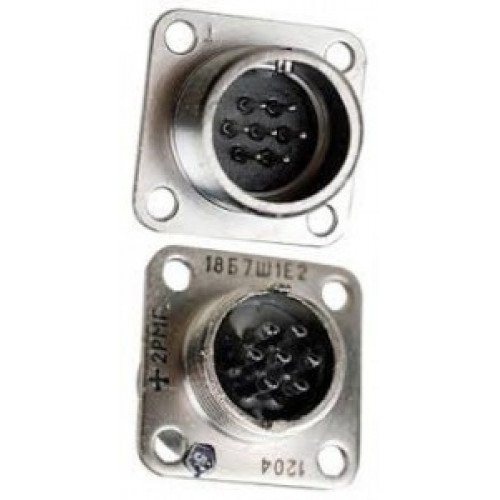

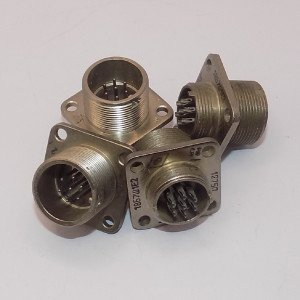

2РМГ18Б7Ш1Е2 — цилиндрический герметичный электрический соединитель серии 2РМГ, выполненный в виде блочной (приборной) вилки. Разъём рассчитан на надёжную коммутацию цепей постоянного, переменного и импульсного тока в радиоэлектронной, промышленной и специальной аппаратуре. Конструкция с резьбовой фиксацией помогает обеспечить устойчивое соединение в условиях вибрации, ударных нагрузок и значительных перепадов температуры.

Назначение разъёма

Приборная вилка 2РМГ18Б7Ш1Е2 применяется для установки на корпус, панель или блок оборудования. Она образует разъёмное соединение с кабельной розеткой соответствующей серии — в частности, с розетками 2РМТ. Одношпоночная поляризация корпуса исключает неправильную ориентацию при сочленении, а резьбовое соединение фиксирует пару в рабочем положении.

Такие разъёмы востребованы в системах, где важны герметичность, механическая прочность и стабильные электрические параметры:

• радиоэлектронные блоки и измерительная техника;

• промышленная автоматика и системы управления;

• транспортное, энергетическое и приборное оборудование;

• аппаратура, работающая при вибрации и механических воздействиях;

• устройства с повышенными требованиями к надёжности межблочных соединений.

Расшифровка маркировки 2РМГ18Б7Ш1Е2

Маркировка отражает ключевые конструктивные параметры соединителя:

Для исполнения 2РМГ18Б7Ш1Е2 характерен корпус без патрубка, что делает его удобным для стационарного монтажа непосредственно на панели оборудования. Посадочная резьба — М18×1, а максимальная длина изделия составляет около 26,5 мм.

Основные технические характеристики

Разъём 2РМГ18Б7Ш1Е2 оснащён семью извлекаемыми контактами диаметром 1 мм. Рабочее напряжение может достигать 560 В, при этом допустимая токовая нагрузка составляет до 5 А на один контакт и до 30 А суммарно на соединитель.

Соединитель допускает работу в цепях постоянного тока, переменного тока с частотой до 3 МГц, а также в импульсных цепях. Химникелевое покрытие контактов повышает стойкость контактной системы к внешним воздействиям и способствует сохранению стабильности электрического контакта при длительной эксплуатации.

Устойчивость к внешним воздействиям

Одно из ключевых преимуществ 2РМГ18Б7Ш1Е2 — приспособленность к сложным условиям эксплуатации. Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц при ускорении до 490 м/с². Для него также заявлена стойкость к одиночным механическим ударам с ускорением до 5000 м/с² и многократным ударам до 1000 м/с².

Температурный диапазон от −60 до +200 °C позволяет использовать разъём в оборудовании, работающем как при отрицательных температурах, так и вблизи нагревающихся узлов. Исполнение УХЛ2.1 по ГОСТ 15150-69 ориентировано на внутренний монтаж и эксплуатацию в умеренном и холодном климате при соблюдении условий, установленных нормативной документацией.

На что обратить внимание при применении

Для правильного выбора и монтажа 2РМГ18Б7Ш1Е2 необходимо учитывать:

• совместимость с ответной кабельной розеткой серии 2РМТ;

• схему расположения семи контактов и требуемую распайку цепей;

• допустимый ток на каждый контакт, а не только общий ток соединителя;

• соответствие условий эксплуатации температурному диапазону и климатическому исполнению;

• необходимость соблюдения технологии пайки и требований к изоляции проводников;

• контроль затяжки резьбового сочленения при эксплуатации в условиях вибрации.

2РМГ18Б7Ш1Е2 подходит для создания компактных, герметичных и механически устойчивых межблочных соединений. Семиконтактная компоновка, рабочее напряжение до 560 В, ток до 5 А на контакт и теплостойкость до +200 °C делают эту приборную вилку практичным решением для ответственной электрической аппаратуры.
