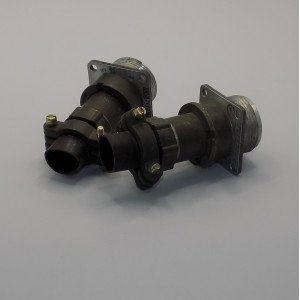

Назначение разъёма 2РМГ18Б7Ш1Е2

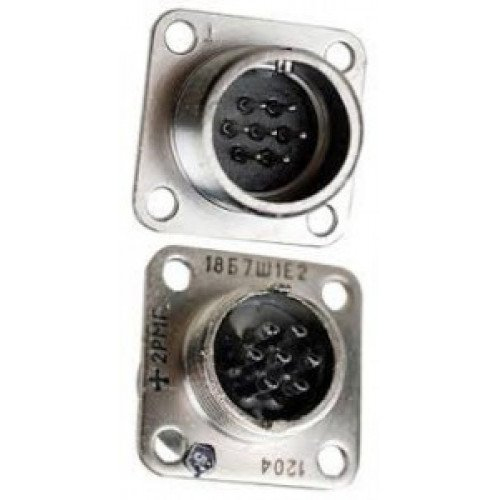

2РМГ18Б7Ш1Е2 «Атлант» с приёмкой ОТК — это герметичная цилиндрическая приборная вилка серии 2РМГ на 7 контактов. Изделие предназначено для работы в электрических цепях постоянного, переменного (до нескольких мегагерц) и импульсного тока. Основное назначение — создание надёжного герметичного разъёмного соединения внутри приборов, блоков и стоек радиоэлектронной аппаратуры.

Разъём применяется там, где требуется стабильная передача сигнала и питания при воздействии внешних дестабилизирующих факторов: в промышленной автоматике, контрольно-измерительных приборах, транспортной и военной технике. Блочное (приборное) исполнение корпуса позволяет монтировать вилку во внутренний объём прибора, а резьбовое сочленение обеспечивает механическую фиксацию ответной части.

Подтверждённые технические особенности

Конструкция вилки герметична, изолятор выполнен из стекла или карболита в зависимости от конкретного ТУ и партии; для серии 2РМГ традиционно применяется стекло. Ниже перечислены подтверждённые параметры изделия.

• Количество контактов: 7 штырьковых контактов диаметром 1 мм.
• Рабочее напряжение: до 560 В переменного или постоянного тока.
• Максимальный ток на контакт: до 5 А; суммарный ток на весь разъём — до 30 А.
• Максимальное испытательное (не рабочее) напряжение: до 700 В.
• Сопротивление одного контакта: не более 0,015 Ом.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Посадочный диаметр корпуса: 18 мм (типоразмер 18).
• Тип корпуса: блочный (приборный), монтаж во внутренний объём прибора, резьбовое сочленение.
• Диапазон рабочих температур: от минус 60 до плюс 200 градусов Цельсия; при учёте нагрева контактов — до плюс 180 градусов Цельсия.
• Устойчивость к синусоидальной вибрации: 1–5000 Гц при ускорении до 490–500 метров на секунду в квадрате.
• Ускорение при одиночном ударе: до 5000 метров на секунду в квадрате; при многократном ударе: до 1000 метров на секунду в квадрате.
• Линейное ускорение: до 2000 метров на секунду в квадрате.
• Минимальная наработка: порядка 1000–1500 часов при верхней рабочей температуре.
• Ресурс по числу сочленений и расчленений: около 500 циклов.

Области применения и условия эксплуатации

Благодаря герметичной конструкции и широкому температурному диапазону разъём 2РМГ18Б7Ш1Е2 подходит для вибронагруженной техники. Он устойчив к ударам, вибрации и линейным перегрузкам, что делает его пригодным для транспортной и военной аппаратуры, а также для оборудования, работающего в жёстких климатических условиях.

Типовые области применения включают радио- и электронную аппаратуру, промышленную автоматику и контрольно-измерительные приборы. В этих устройствах разъём выполняет функцию надёжного герметичного интерфейса между внутренними модулями и внешними цепями.

Поставка осуществляется в заводской упаковке. Изделие имеет приёмку ОТК, год выпуска — 2025. Артикул товара — 20023, категория — 2РМГ18, производитель — Атлант.

Ключевые преимущества для монтажа

Посадочный диаметр корпуса 18 мм упрощает установку в типовые приборные отверстия. Резьбовое сочленение обеспечивает плотный контакт и устойчивость к размыканию при вибрации. Низкое сопротивление контакта и высокое сопротивление изоляции способствуют стабильной передаче сигнала как в цепях питания, так и в слаботочных измерительных цепях.
