Назначение

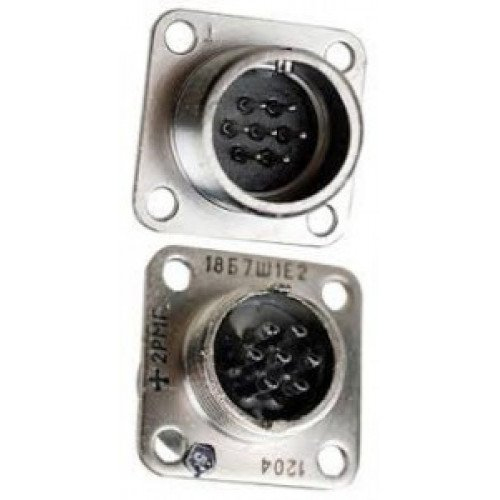

2РМГ18Б7Ш1Е2 Атлант «ОТК» — герметичная цилиндрическая приборная вилка производства завода «Атлант-Изобильный». Изделие относится к серии 2РМГ и предназначено для работы в электрических цепях постоянного, переменного тока частотой до 3 МГц и импульсного тока. Разъём применяется во внутреннем объёмном монтаже авиационной техники, приборов и оборудования, где требуется высокая надёжность соединения и герметичность.

Конструкция и расшифровка обозначения

Маркировка изделия содержит полную информацию о его исполнении. Обозначение расшифровывается следующим образом:

• 2РМГ — тип разъёма: цилиндрический герметичный;
• 18 — посадочный диаметр 18 мм;
• Б — блочный корпус;
• 7 — число контактов;
• Ш — вилка (штыревые контакты);
• 1 — диаметр контактов 1 мм;
• Е — покрытие химникель;
• 2 — исполнение без патрубка.

Технические характеристики

Вилка имеет 7 контактов диаметром 1 мм. Максимальная токовая нагрузка составляет до 5 А на контакт и до 30 А на соединитель в целом. Рабочее напряжение — до 560 В, максимальное — до 700 В. Сопротивление контакта не превышает 0,015 Ом, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Разъём рассчитан на эксплуатацию при температуре от минус 60 до плюс 200 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия. Работоспособность сохраняется при атмосферном давлении от 133,32 умноженное на 10 в минус двенадцатой степени Паскаля. Изделие устойчиво к вибрации в диапазоне от 1 до 5000 Гц с ускорением 490 метров на секунду в квадрате и к ударам до 5000 метров на секунду в квадрате. Ресурс — 500 циклов сочленений.

Приёмка и применение

Товар поставляется с приёмкой отдела технического контроля «ОТК». Год выпуска — 2024. Изделие соответствует техническим условиям бР0.364.103ТУ. Поставка осуществляется в заводской упаковке.

Благодаря герметичному исполнению и стойкости к широкому диапазону температур, вибрациям и ударам, вилка применяется в авиационной технике и оборудовании, где предъявляются повышенные требования к надёжности электрических соединений. Артикул товара — 20022.
