Назначение и область применения

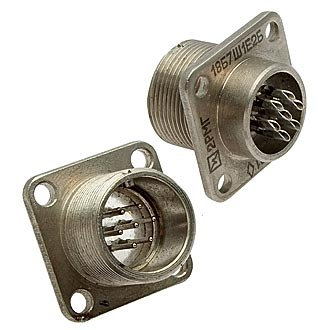

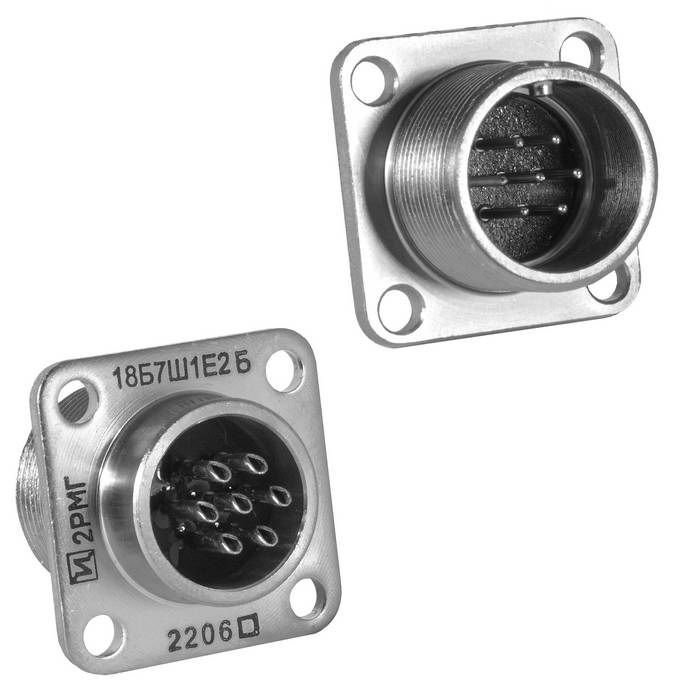

2РМГ18Б7Ш1Е2 Атлант «5» — это герметичная приборная вилка цилиндрического разъёма серии 2РМГ, выпускаемая российским заводом «Атлант». Изделие предназначено для надёжного электрического соединения в электронной и электротехнической аппаратуре, приборостроении и других отраслях, где требуется стабильная работа в жёстких условиях эксплуатации. Вид приёмки «5» подтверждает соответствие требованиям технических условий и пригодность для ответственных применений.

Вилка устанавливается навесным (объёмным) методом монтажа, то есть подсоединяется к кабельной сети без врезки в панель, что делает её удобной для использования в составе бортовых и стационарных устройств. Разъём востребован там, где важны компактность, герметичность и стойкость к внешним воздействиям.

Технические характеристики

• Число контактов: 7 штыревых контактов диаметром 1 мм.
• Покрытие контактов: химникель.
• Сопротивление контакта: не более 0,015 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Посадочный диаметр: 18 мм.
• Максимальная токовая нагрузка: 5 А на контакт, до 30 А суммарно.
• Рабочее напряжение: до 560 В переменного или постоянного тока.
• Тип корпуса: блочный (приборный) без патрубка.
• Материал изоляторов: прессматериал КМК-218Л.
• Материал штырей: ковар.
• Масса: около 24 г.
• Габариты: А = 20 мм, В = 27 мм, Lmax = 26,5 мм, Длев = М18×1 мм.
• Приёмка: «5». Год выпуска: 2023.

Условия эксплуатации и ресурс

Разъём рассчитан на работу в широком диапазоне температур: от минус 60 до плюс 200 градусов Цельсия с учётом перегрева контактов до плюс 180 градусов Цельсия. Смена температур допускается в тех же пределах, что обеспечивает устойчивость изделия при резких перепадах.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, одиночные удары до 5000 метров на секунду в квадрате, многократные удары до 1000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Работоспособность сохраняется при пониженном давлении до 10 в минус двенадцатой степени миллиметра ртутного столба.

Ресурс изделия составляет 1000 часов наработки и 500 циклов сочленения-расчленения. Срок сохраняемости — 15 лет. Совокупность этих параметров делает вилку пригодной для длительной эксплуатации в составе ответственного оборудования.

Комплектация и особенности поставки

Товар поставляется в заводской упаковке, что гарантирует сохранность контактов и изоляционных элементов при транспортировке и хранении. Артикул изделия — 20021. Страна производства — Россия, производитель — завод «Атлант».

Благодаря герметичному исполнению, стойкости к вибрации, ударам и перепадам давления вилка 2РМГ18Б7Ш1Е2 Атлант «5» подходит для применения в аппаратуре, работающей в сложных условиях, включая бортовые системы, измерительные приборы и промышленное оборудование.
