2РМГ18Б7Ш1Е2

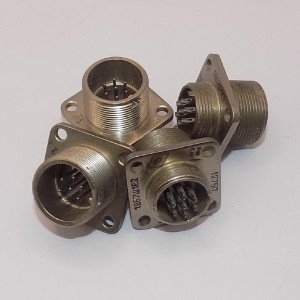

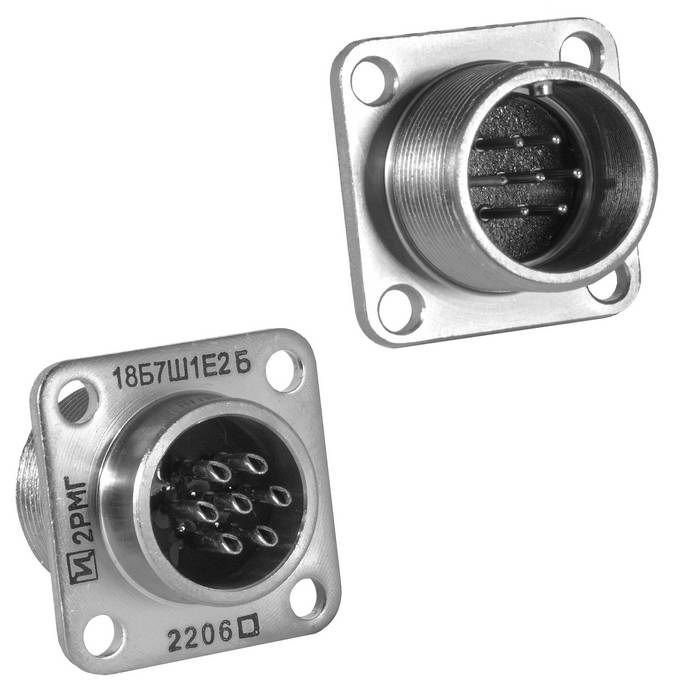

2РМГ18Б7Ш1Е2 представляет собой герметичную приборную вилку цилиндрического типа из серии 2РМГ, предназначенную для электрических соединений в цепях постоянного, переменного тока (до 3 МГц) и импульсных токов.

Основные характеристики

Это блочная вилка с посадочным диаметром корпуса 18 мм, оснащённая 7 извлекаемыми контактами диаметром 1 мм, каждый из которых выдерживает ток до 5 А (общий ток на соединитель — до 30 А) при напряжении до 560 В.
Разъём работает в диапазоне температур от -60°C до +200°C, обладает высоким сопротивлением изоляции (не менее 5000 МОм) и устойчивостью к вибрациям (1–5000 Гц, ускорение до 490 м/с²), ударам (до 5000 м/с²) и линейному ускорению до 2000 м/с².
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — до 15–25 лет.

Расшифровка маркировки

Обозначение 2РМГ18Б7Ш1Е2 расшифровывается так: 2РМГ — тип (герметичный цилиндрический соединитель); 18 — посадочный диаметр; Б — блочный корпус; 7 — число контактов; Ш — вилка (штыревой тип); 1 — диаметр контактов 1 мм; Е — исполнение; 2 — вариант.
Сочленение резьбовое с одношпоночной поляризацией корпусов.

Применение

Такие разъёмы используются в промышленных системах, включая приборы высокой надёжности, авиацию и военную технику, где требуется герметичность и устойчивость к экстремальным условиям.
