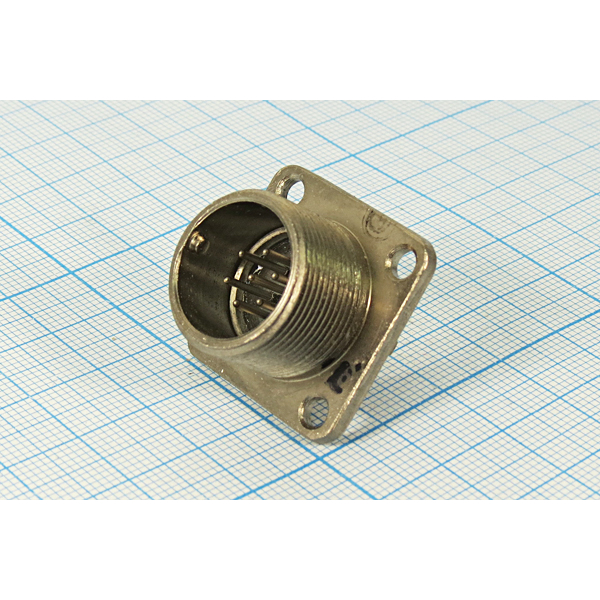

2РМГ18Б7Ш1Е1: герметичный соединитель для ответственных электрических систем

Разъем 2РМГ18Б7Ш1Е1 относится к серии круглых электрических соединителей, рассчитанных на надежное подключение кабельных линий и модулей в промышленной, транспортной, измерительной и специальной аппаратуре. Такие разъемы применяются там, где важны стабильность электрического контакта, механическая прочность соединения и защита от неблагоприятных условий эксплуатации.

Обозначение изделия отражает его принадлежность к семейству 2РМГ и конкретное исполнение корпуса, контактной группы и климатико-конструктивных параметров. При подборе разъема необходимо сверять полную маркировку по конструкторской документации, поскольку расположение контактов, тип сочленения, исполнение хвостовика и допустимые электрические нагрузки определяются именно конкретной модификацией.

Назначение разъема 2РМГ18Б7Ш1Е1

Круглый разъем 2РМГ18Б7Ш1Е1 предназначен для многоконтактного разъемного соединения электрических цепей. Его используют для передачи питания, управляющих сигналов, дискретных команд и измерительных цепей между блоками оборудования, кабельными жгутами и внешними устройствами.

Серия 2РМГ востребована в системах, где недостаточно обычного бытового разъема. Конструкция рассчитана на многократное соединение и разъединение, устойчивую фиксацию и работу в условиях вибрации, перепадов температуры, пыли и повышенной влажности — в пределах, предусмотренных документацией на конкретное исполнение.

Разъем может применяться в следующих видах оборудования:

• Промышленных системах управления и автоматизации.

• Электротехнических шкафах и распределительных устройствах.

• Приборостроении и измерительных комплексах.

• Машиностроительном и транспортном оборудовании.

• Кабельных сборках и жгутах специального назначения.

• Аппаратуре связи, контроля, телеметрии и сигнализации.

• Системах питания и управления исполнительными механизмами.

Особенности конструкции

Главная особенность разъемов типа 2РМГ — круглая компоновка контактной части. Такое решение позволяет компактно разместить несколько контактов в корпусе, обеспечить правильную ориентацию при соединении и повысить стойкость соединения к механическим воздействиям.

Как правило, конструкция включает корпус, контактный изолятор, штыревую или гнездовую контактную часть, элементы фиксации, уплотняющие детали и кабельный ввод. Маркировка Ш в обозначении 2РМГ18Б7Ш1Е1 указывает на штыревое исполнение контактной части. При формировании ответной пары необходимо учитывать совместимость по типу контактов, размеру корпуса, схеме расположения контактов и способу сочленения.

Для подобных соединителей характерны следующие преимущества:

• Компактное размещение нескольких электрических цепей.

• Надежная механическая фиксация после сочленения.

• Защита контактной группы от случайных внешних воздействий.

• Удобство монтажа в составе кабельных жгутов.

• Возможность применения в оборудовании с повышенными требованиями к надежности.

• Четкая поляризация, снижающая риск неправильного подключения.

• Пригодность для сервисного обслуживания и замены отдельных модулей.

Почему важна точная маркировка

При работе с разъемом 2РМГ18Б7Ш1Е1 недостаточно ориентироваться только на общий тип серии. Даже внешне похожие круглые соединители могут отличаться числом контактов, схемой их размещения, диаметром корпуса, типом контактов, вариантом кабельного ввода, способом крепления и параметрами защиты.

Перед проектированием кабельной сборки или заменой соединителя рекомендуется проверить:

Точная идентификация особенно важна при ремонте ранее изготовленных жгутов. Несовпадение даже одного конструктивного признака способно привести к невозможности сочленения, нарушению полярности либо к ненадежному электрическому контакту.

Монтаж и эксплуатация

Монтаж соединителя 2РМГ18Б7Ш1Е1 должен выполняться с соблюдением требований технической документации и технологии изготовления кабельных жгутов. Перед подключением кабеля необходимо определить назначение каждого контакта по электрической схеме, проверить маркировку проводников и убедиться в отсутствии повреждений корпуса, изолятора и контактной группы.

При заделке проводов важно обеспечить надежное соединение жил с контактами, не допускать чрезмерного механического натяжения кабеля и соблюдать радиус изгиба. После сборки полезно проверить электрическую целостность цепей, отсутствие коротких замыканий между соседними контактами и корректность сопряжения с ответной частью.

В процессе эксплуатации рекомендуется периодически контролировать:

• Целостность корпуса и кабельного ввода.

• Отсутствие загрязнений, окисления и влаги в контактной зоне.

• Надежность фиксации соединенной пары.

• Состояние изоляции кабеля около разъема.

• Соответствие подключенной нагрузки допустимым параметрам контактов.

• Отсутствие следов перегрева, потемнения или деформации контактов.

2РМГ18Б7Ш1Е1 для промышленной автоматизации

Разъем 2РМГ18Б7Ш1Е1 подходит для задач, где требуется организовать компактное, обслуживаемое и устойчивое к механическим нагрузкам многоконтактное соединение. Он позволяет разделять оборудование на отдельные блоки, ускорять монтаж и диагностику, а также упрощать замену узлов без полной разборки кабельной системы.

Для корректного применения важно использовать полный набор технических данных: электрическую схему, распиновку, параметры контактов, требования к монтажу и сведения о совместимой ответной части. Такой подход обеспечивает надежную работу разъемного соединения на протяжении всего срока службы оборудования.
