2РМГ14Б4Ш1Е2

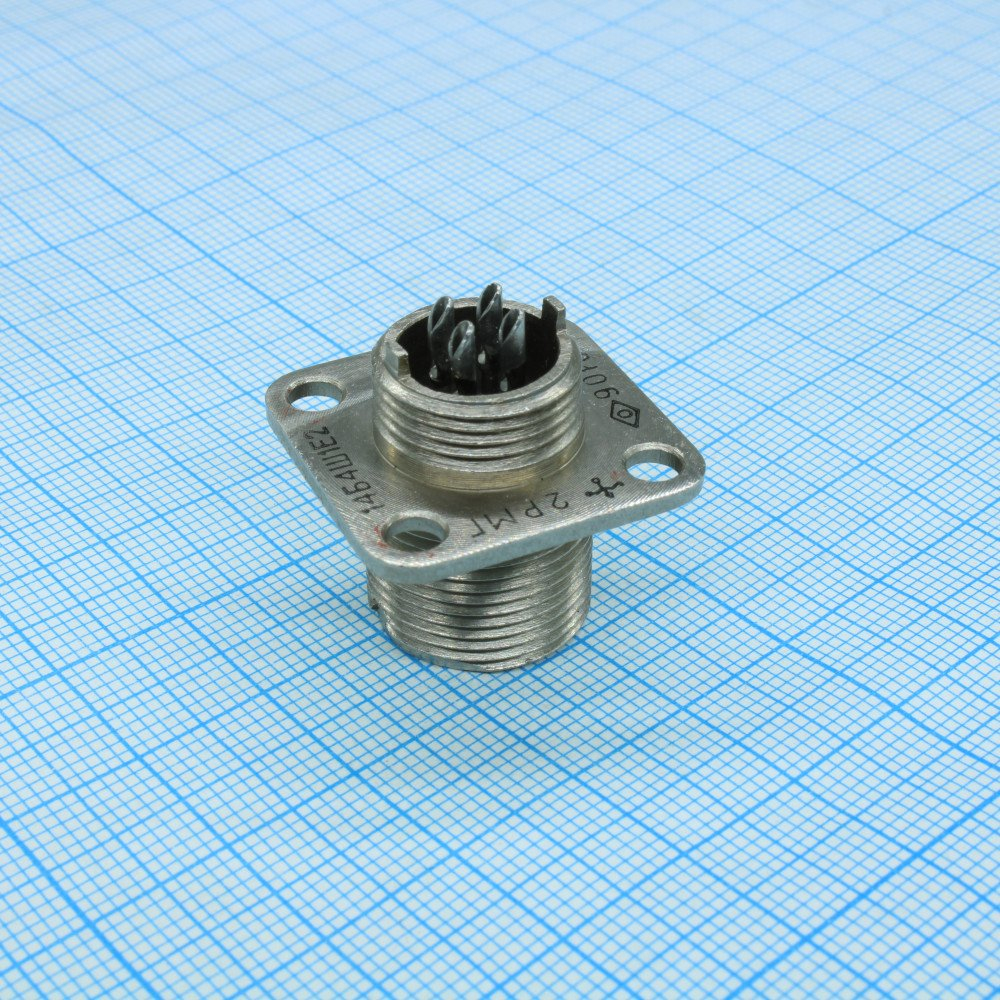

2РМГ14Б4Ш1Е2 — это цилиндрический герметичный низкочастотный приборный разъём серии 2РМГ, блочная (вилочная) конструкция на 4 контакта, рассчитанный для работы в цепях постоянного, переменного и импульсного тока при широком диапазоне температур.

Основные параметры

• Тип и конструкция: цилиндрический герметичный разъём серии 2РМГ, вилка (блочная, приборная).

• Количество контактов: 4 контакта (комплект контактных отверстий/штырей — набор №1, все контакты Ø 1 мм).

• Диаметр корпуса / посадочный размер: условный размер корпуса 14 (D1 — М14×1 мм), габариты примерно A = 17 мм, B = 24 мм, Lmax ≈ 26,5 мм.

• Контакты и покрытие: цилиндрические штыревые контакты (материал контактной части — ковар или аналог), покрытие контактов — химникель (обозначение «E» в маркировке).

• Электрические характеристики: номинальное (максимальное) рабочее напряжение до ~560 В; токовая нагрузка до 6 А на контакт и суммарно до ~20 А на разъём. Сопротивление контакта не более ~0,015 Ω (15 мΩ), сопротивление изоляции не менее ~5000 МОм.

• Частотные и рабочие условия: предназначен для работы в частотах до примерно 3 МГц (низкочастотные/низковольтные цепи, импульсный ток поддерживается).

Механические и эксплуатационные характеристики

• Герметичность: разъём герметичный (вилка без патрубка/кожуха в базовой версии).

• Температурный диапазон: рабочая температура примерно от −60 °C до +200 °C (теплостойкость 200 °C).

• Механическая прочность и надёжность: ресурс порядка сотен циклов сочленений (примерно 500 циклов), минимальная наработка у некоторых типов 1000–1500 часов при указанных условиях, срок сохранности — порядка 15 лет. Параметры вибрации, ударов и ускорений рассчитаны на сильные механические воздействия (вплоть до тысяч м/с² в спецификациях).

Конструктивные детали и обозначение маркировки

• Расшифровка маркировки (примерный смысл элементов кода): 2РМГ — серия разъёмов; 14 — условный размер корпуса; Б — блочная (приборная) конструкция; 4 — число контактов; Ш — вилка (штырь/штекерная часть); 1 — набор контактных размеров (все Ø 1 мм); Е — покрытие контактов (E — химникель); 2 — теплостойкость (200 °C).

• Манера сочленения: резьбовая фиксация при стыковке, в базовой версии — без наружного патрубка/кожуха.

Где и как применяют (области использования)

• Для подключения приборов и модулей в аппаратах, где важны герметичность и высокая теплостойкость (например, авиационная, военная, промышленная техника и приборостроение), а также в системах с импульсными и высокочастотными помехами при низком напряжении.

Аналоги и совместимость

• Серия 2РМГ включает несколько вариаций (с разной посадкой, покрытием контактов, наличием кожуха и т. п.), поэтому при подборе аналога обращают внимание на размер корпуса (14), число контактов, диаметр контактов и тип покрытия.

Пример применения

• Подключение датчика или блока в приборном отсеке, где требуется герметичное и термостойкое соединение на четыре линии (сигналы + питание), при относительно небольшой токовой нагрузке (до 6 А на вывод).
