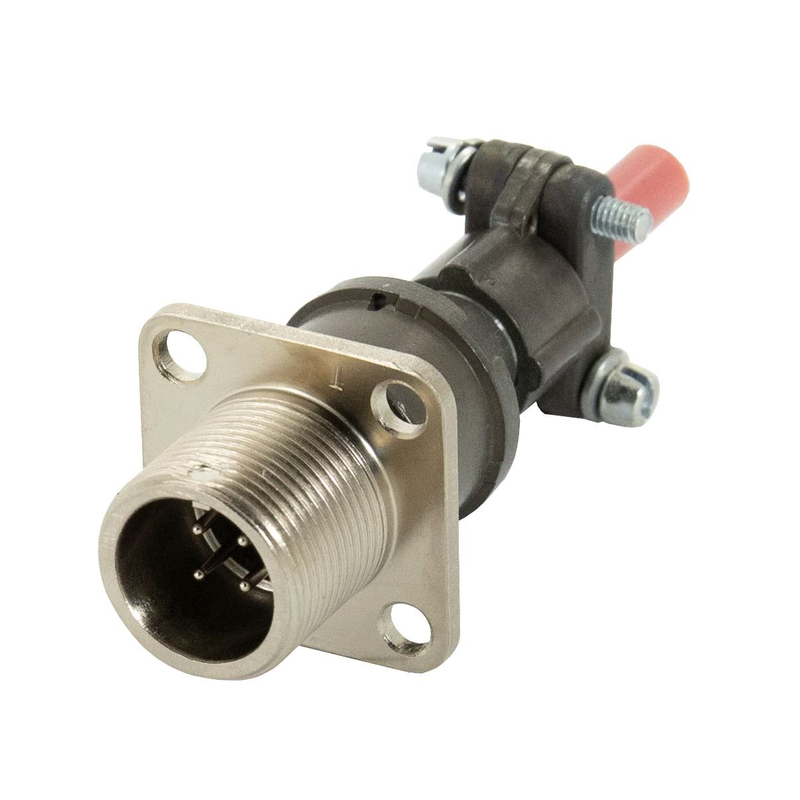

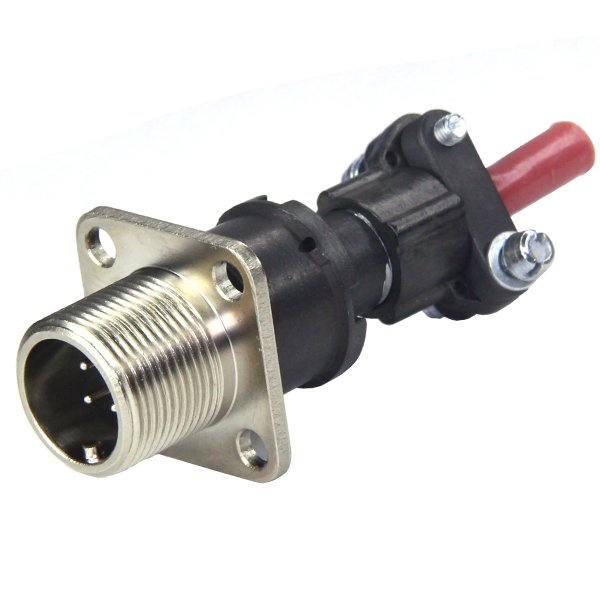

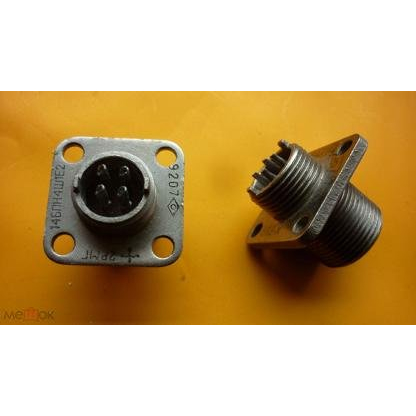

2РМГ14БПН4Ш1Е2 Электросоединитель

Цена:

2950 ₽

Технические характеристики

2РМГ14БПН4Ш1Е2 — это блочная вилка (штыревой соединитель) серии 2РМГ, представляющая собой низкочастотный цилиндрический герметичный электросоединитель с резьбовой фиксацией.

Она предназначена для электрических цепей постоянного, переменного тока (до 3 МГц) и импульсных сигналов, с рабочим напряжением до 700 В и температурой эксплуатации от -60 до +200 °C. Корпус условного размера 14 выполнен из алюминиевого сплава, изолятор — из карболита или прессматериала, контакты — штыревые диаметром 1 мм (4 шт., сочетание 1).

Вилка блочная (приборная) с прямым патрубком (ПН) для неэкранированного кабеля, монтируется на панель пайкой, имеет одношпоночную поляризацию и уплотнительную втулку для герметичности. Габариты: 24×24×53,5 мм, резьба накидной гайки M14×1, защита от вибрации (до 5000 Гц, 50 g), ударов (до 500 g) и акустических шумов.

Сочетается с кабельными розетками 2РМТ, ресурс — 500 сочленений-расчленений, наработка на отказ — не менее 1000 часов, климатическое исполнение УХЛ. Производство — Россия, соответствует ГОСТам типа ГЕ0.364.140 ТУ.

Описание

2РМГ14БПН4Ш1Е2

2РМГ14БПН4Ш1Е2: герметичный цилиндрический разъём для надёжного соединения электроцепей

2РМГ14БПН4Ш1Е2 — герметичный приборный цилиндрический соединитель серии 2РМГ, рассчитанный на стабильную работу в цепях постоянного, переменного и импульсного тока. Исполнение с резьбовой фиксацией помогает обеспечить прочное сочленение в составе радиоэлектронной, измерительной и специальной аппаратуры.

Конструкция и назначение

Разъём 2РМГ14БПН4Ш1Е2 выполнен в виде блочной вилки для внутреннего монтажа на панели оборудования. Он относится к низкочастотным цилиндрическим соединителям и предназначен для многократного подключения и отключения электрических цепей в узлах, блоках и корпусах аппаратуры.

Сочленение выполняется резьбовым способом, а одношпоночная поляризация корпуса снижает риск неправильной ориентации при подключении ответной части. Разъём совместим с кабельными розетками серии 2РМТ, соответствующими назначению и типоразмеру соединителя.

Расшифровка маркировки

Маркировка 2РМГ14БПН4Ш1Е2 отражает конструктивные параметры изделия:

Обозначение	Значение
2РМ	Серия цилиндрических соединителей
Г	Герметичное исполнение
14	Условный размер корпуса
Б	Блочная, приборная часть
ПН	Прямой патрубок для неэкранированного кабеля
4	Четыре контакта
Ш	Штыревые контакты, вилка
1	Контакты диаметром 1,0 мм
Е	Химическое никелевое покрытие контактов
2	Теплостойкое исполнение до +200 °C

Данные особенности определяют применение разъёма там, где важны герметичность, механическая устойчивость, повторяемость монтажа и корректная фиксация соединения.

Основные характеристики

Коннектор имеет четыре круглых штыревых контакта диаметром 1,0 мм. Для данного типоразмера указываются рабочее напряжение до 560 В, допустимый ток до 6 А на отдельный контакт и суммарная токовая нагрузка до 20 А. Сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях.

Ключевые параметры 2РМГ14БПН4Ш1Е2:

Герметичное цилиндрическое исполнение.
Четыре штыревых контакта Ø1,0 мм.
Резьбовое соединение ответных частей.
Одношпоночная поляризация корпуса.
Монтаж на панель и электрическое подключение пайкой.
Прямой патрубок для неэкранированного кабеля.
Никелированное покрытие контактной группы.
Климатическое исполнение УХЛ.
Рабочий диапазон температур — от −60 до +200 °C.
Ресурс до 500 циклов сочленения и расчленения.
Минимальная наработка не менее 1000 часов.

Где применяется 2РМГ14БПН4Ш1Е2

Разъём востребован в оборудовании, где необходимо сформировать компактное, защищённое и обслуживаемое электрическое соединение. Его используют в радиоэлектронных блоках, системах автоматики, контрольно-измерительной технике, промышленном оборудовании, аппаратуре связи и специализированных устройствах.

Герметичная конструкция особенно полезна для аппаратуры, работающей при вибрациях, температурных перепадах и повышенной влажности. В числе нормируемых условий для серии — устойчивость к вибрационным и механическим воздействиям, а также эксплуатация при высокой относительной влажности.

Преимущества разъёма

2РМГ14БПН4Ш1Е2 сочетает компактный корпус 14-го условного размера и полноценную четырёхконтактную схему подключения. Резьбовая фиксация предотвращает самопроизвольное разъединение, а герметичность и теплостойкое исполнение расширяют возможности применения в ответственных электротехнических системах.

При проектировании важно учитывать назначение контактов, параметры подключаемой цепи, способ пайки, требования к ответной части и условия эксплуатации. Такой подход позволяет использовать возможности соединителя полностью и обеспечить долговечную работу оборудования.
