2РМГ14БПЭ4Ш1Е2

Цена:

3750 ₽

Технические характеристики

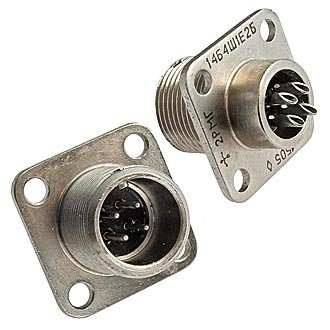

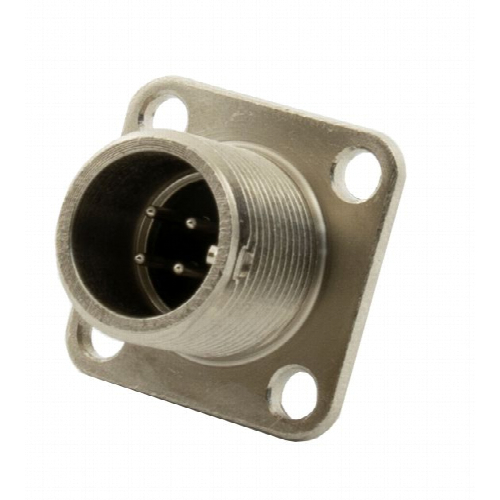

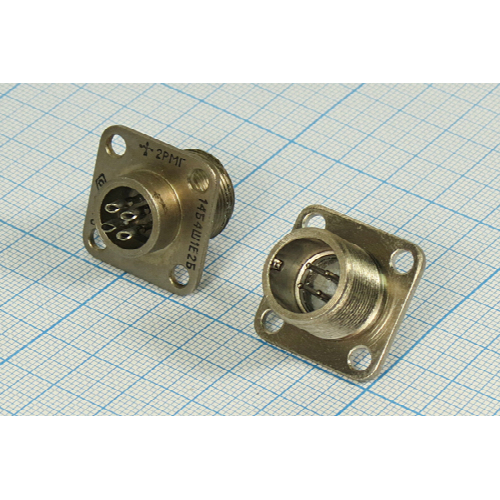

Соединитель 2РМГ14БПЭ4Ш1Е2 — это герметичная вилка приборная (блочная) из серии 2РМГ , предназначенная для работы в электрических цепях постоянного и переменного тока, а также импульсных цепях.

Используется в электро‑, радио‑ и контрольно‑измерительных приборах, а также в промышленных и военных изделиях, где требуется герметичное соединение кабеля с прибором.
Обеспечивает передачу сигналов и питания в цепях постоянного тока и переменного тока с частотой до примерно 3 МГц.

2РМГ — цилиндрический резьбовой герметичный соединитель серии 2РМ;
14 — условный размер корпуса (посадочный диаметр около 14 мм );
Б — блочный (приборный, «приборная») корпус без левой резьбы;
ПЭ — прямой патрубок для экранированного кабеля с фиксацией брони/экрана;
4 — 4 контакта (обычно 1 мм и/или 3 мм);
Ш1 — одношпоночная поляризация корпусов (гарантирует правильную ориентацию при подключении);
Е2 — покрытие контактов никелем , теплостойкость до 200 °С.

Рабочее напряжение постоянного и переменного тока — обычно до нескольких сотен вольт в зависимости от условий эксплуатации.
Сопротивление контактов — порядка единиц–десятков миллиом , а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
Соединитель рассчитан на серьёзные механические нагрузки:
- вибрация в диапазоне частот 1–5000 Гц с ускорением до ~500 м/с² (50g) ;
- ударные нагрузки одиночного и многократного действия с ускорением до 5000 м/с² (500g) и выше.

Диапазон рабочих температур: от –60 °C до +200 °C (зависит от конкретного исполнения и ГОСТа).
Минимальная наработка:
- при теплостойкости 100 °C — около 1500 ч ;
- при 200 °C — около 1000 ч.
Количество циклов сочленения–расчленения — порядка 500 циклов , срок сохраняемости — до 25 лет.

Сочленение с кабельными розетками 2РМТ (или аналогичными 2РМ/2РМГ‑розетками) осуществляется резьбовым соединением с одношпоночной поляризацией.
Патрубок ПЭ позволяет обжать и зафиксировать экранный кабель, обеспечивая надёжную герметичность и электрическую связь экрана корпуса.
