Назначение разъема 2РМГ14Б4Ш1Е2Б

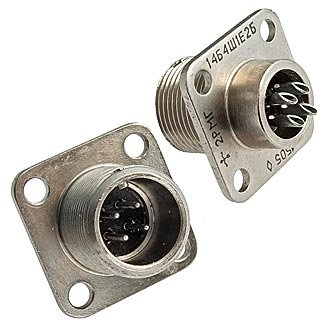

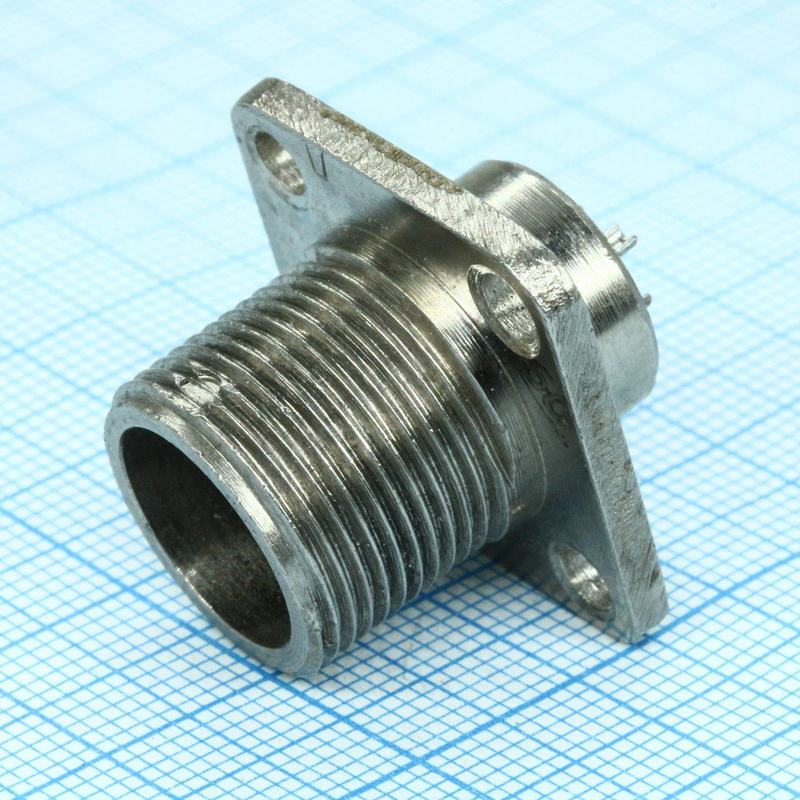

2РМГ14Б4Ш1Е2Б Атлант «ОТК» — герметичная цилиндрическая приборная вилка серии 2РМГ производства компании Атлант, выпускаемая с приемкой отдела технического контроля. Изделие предназначено для надежного электрического соединения в цепях постоянного тока, переменного тока частотой до 3 мегагерц и импульсного тока. Конструкция рассчитана на эксплуатацию в условиях умеренного и холодного климата, а также на внутренний монтаж в составе электронной и приборной аппаратуры.

Вилка применяется там, где требуется высокая герметичность разъемного соединения и стойкость к механическим воздействиям: в электронике, приборостроении и промышленных системах. Приемка «ОТК» подтверждает, что каждая единица продукции прошла заводской контроль качества и соответствует требованиям технических условий. Товар поставляется в заводской упаковке, год выпуска — 2025, артикул — 20019.

Расшифровка обозначения

Маркировка 2РМГ14Б4Ш1Е2Б содержит полную информацию о конструкции и параметрах разъема. Ниже приведена расшифровка каждого элемента обозначения.

• 2РМГ — серия цилиндрических герметичных разъемов.
• 14 — посадочный диаметр корпуса, равный 14 миллиметрам.
• Б — блочный (приборный) корпус без патрубка и без левой резьбы.
• 4 — количество контактов в разъеме.
• Ш — тип изделия: вилка.
• 1 — все контакты имеют диаметр 1 миллиметр.
• Е — покрытие контактов химникелем.
• 2 — теплостойкость до 200 градусов Цельсия.
• Б — модификация корпуса.

Подтвержденные технические особенности

Разъем обеспечивает токовую нагрузку до 6 ампер на каждый контакт и до 20 ампер суммарно. Рабочее напряжение достигает 560–700 вольт в зависимости от рода тока — переменного или постоянного. Электрические параметры подтверждены техническими условиями изготовителя.

Сопротивление электрического контакта составляет не более 0,015 ома, а сопротивление изоляции — не менее 5000 мегаом. Такие значения обеспечивают стабильность соединения и минимальные потери в электрической цепи.

Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия. Вилка устойчива к воздействию вибрации в диапазоне от 1 до 5000 герц с ускорением до 500 метров на секунду в квадрате, а также к ударам с перегрузкой до 500 g. Герметичная конструкция корпуса защищает контакты от воздействия внешней среды, что особенно важно при эксплуатации в жестких климатических условиях.

Ресурс и условия изготовления

Разъем изготавливается по техническим условиям ГЕО.364.140ТУ или бР0.364.103ТУ. Заявленное количество циклов соединения и разъединения — до 500. Вилка предназначена для внутреннего монтажа, то есть для установки внутри приборов, блоков и шкафов, а не для наружной прокладки кабельных линий.

Области применения

Благодаря сочетанию герметичности, широкого температурного диапазона и высокой механической стойкости разъем 2РМГ14Б4Ш1Е2Б востребован в следующих сферах.

1. Электроника и приборостроение — подключение узлов и модулей внутри корпусов устройств.
2. Промышленные системы — соединение цепей управления, питания и сигнализации в условиях вибрации и перепадов температур.
3. Аппаратура, работающая в умеренном и холодном климате, включая установки, размещаемые внутри неотапливаемых помещений.
4. Оборудование, где требуется частая коммутация цепей с сохранением герметичности соединения на протяжении всего ресурса.

Вилка совместима с ответными частями соответствующей серии и применяется в составе комплексных разъемных соединений. При монтаже важно соблюдать требования технических условий и учитывать предельные значения тока и напряжения, указанные изготовителем.
